Балансировочный клапан фланцевый АДЛ ГРАНБАЛАНС КБЧ, Ду 40-300

Применение

Для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %. Клапаны обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы. В целом увеличивается срок службы системы и существенно сокращается количество неисправностей.

Основные преимущества

• Фиксация настройки клапана.
• Возможность полного закрытия клапана без необходимости в последующей перенастройке.
• Клапан может быть использован для полного перекрытия трубопровода.
• Возможность монтажа в любом положении.
• Высокая пропускная способность.
• Наличие двух шкал (грубо/точно) упрощает настройку.
• Настройка может выполняться по диаграммам, приведенным ниже.

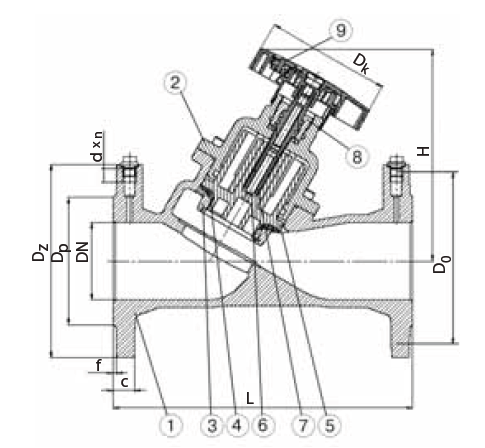

Спецификация

Функция дренажа

Клапан может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана).

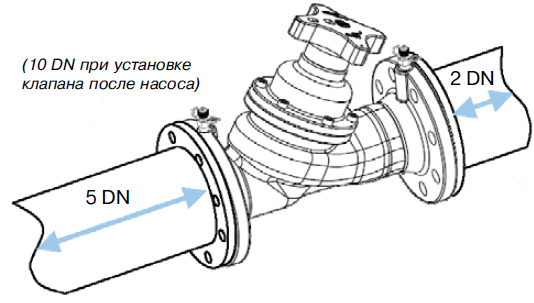

Монтаж и эксплуатация

• Перед началом работы трубопровода (особенно после ремонта) система должна быть промыта и продута сжатым воздухом для удаления из трубопровода твердых частиц, которые могут повредить уплотнения клапана.
• Недопустима передача на клапан изгибающих и линейных усилий от трубопровода.
• Запрещено закрашивать или изолировать шкалы клапана.
• При монтаже необходимо, чтобы направление потока совпадало со стрелкой на корпусе клапана.
• Запрещается использовать дополнительный рычаг для вращения рукоятки.

Подбор клапана и определение предварительной настройки

Типоразмер клапана определяется на основании требуемого расхода теплоносителя и перепада давления клапана. При этом необходимая пропускная способность определяется по формулам:

Где:

Q — расход теплоносителя, задается на основании теплового расчета системы. Δр — перепад давления на балансировочном клапане, равен располагаемому напору за вычетом потери давления в системе.

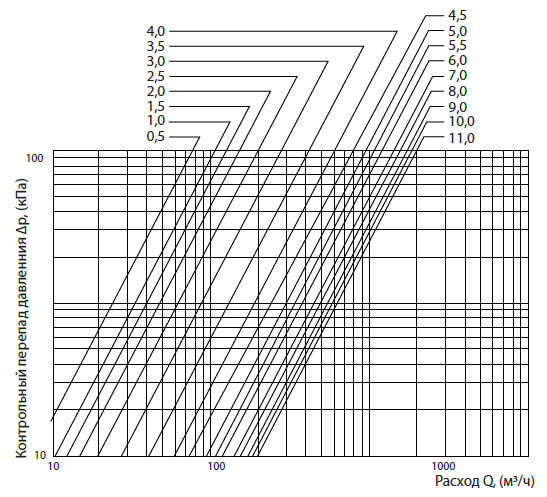

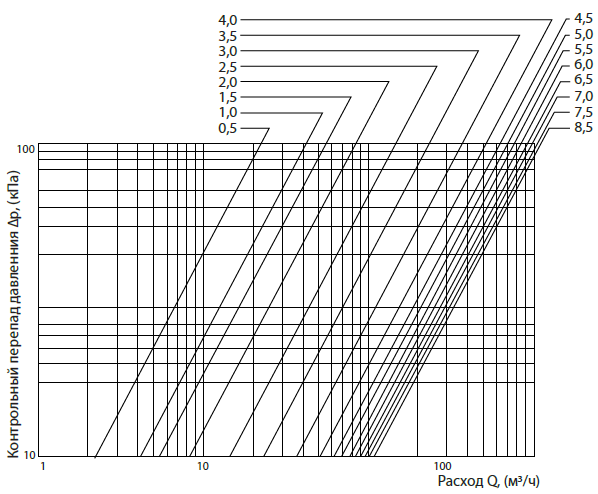

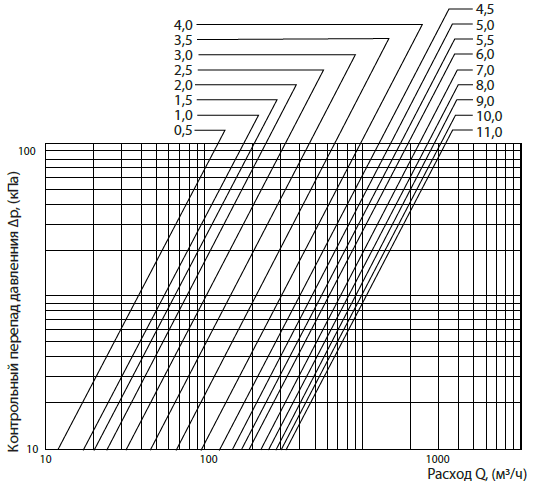

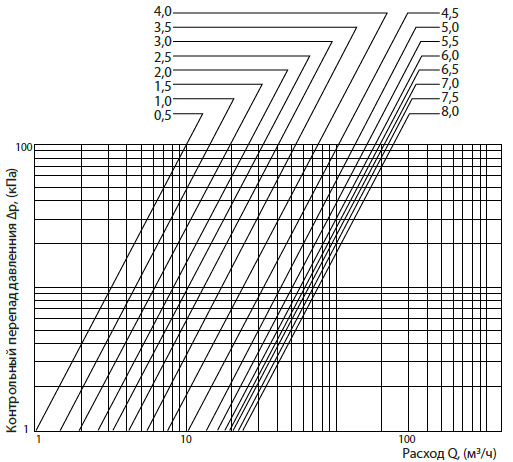

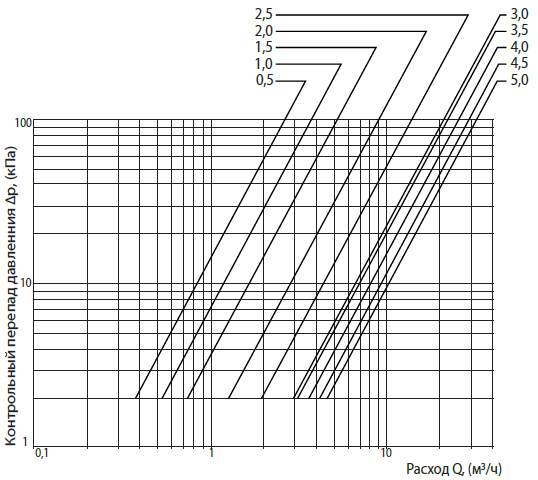

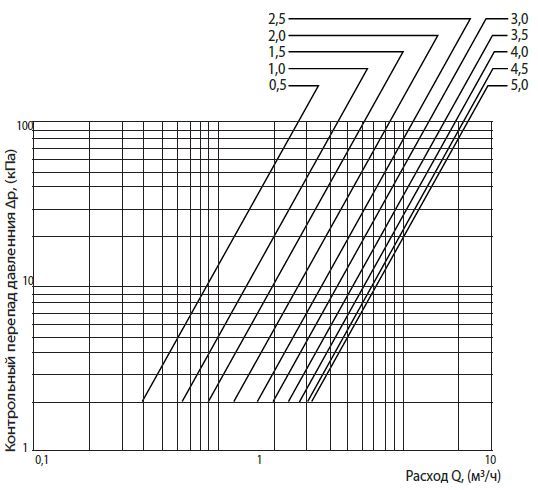

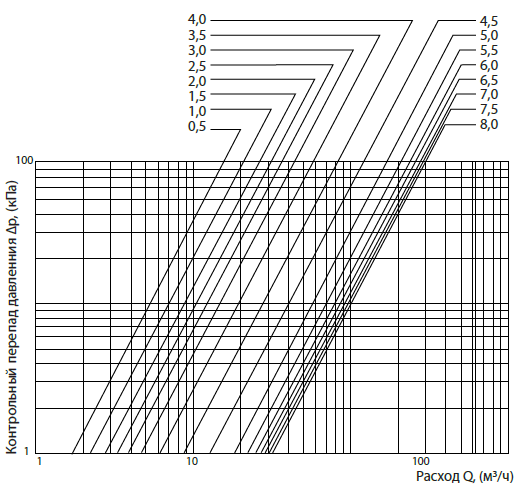

Примечание. Типоразмер и настройка клапана определяются по Таблице и Диаграмме.

Пример

Дано: расход теплоносителя (Q) = 50 (м3/ч) Падение давления (Δр) = 8 кПа Определяем размер и настройку клапана.

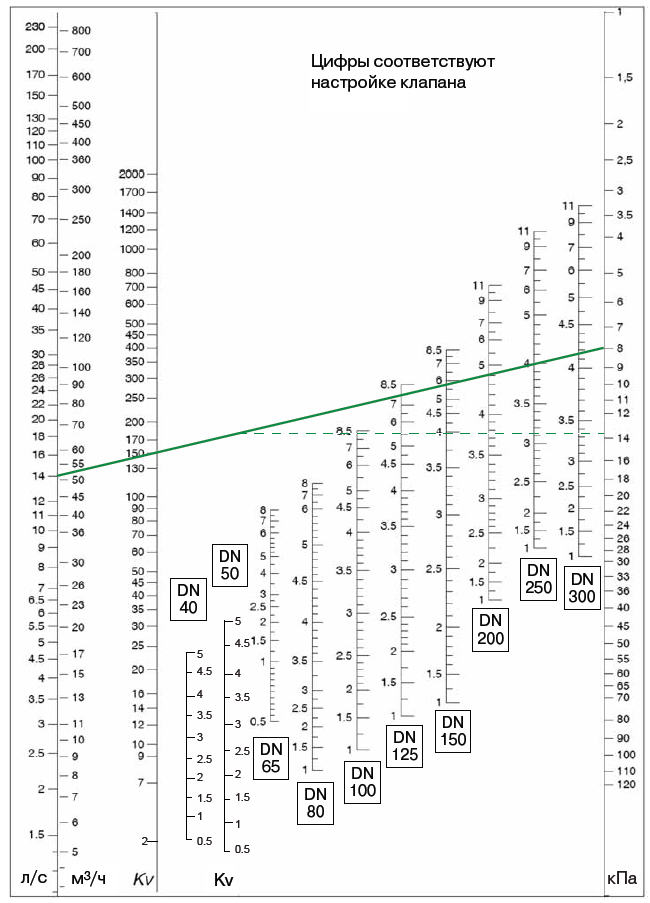

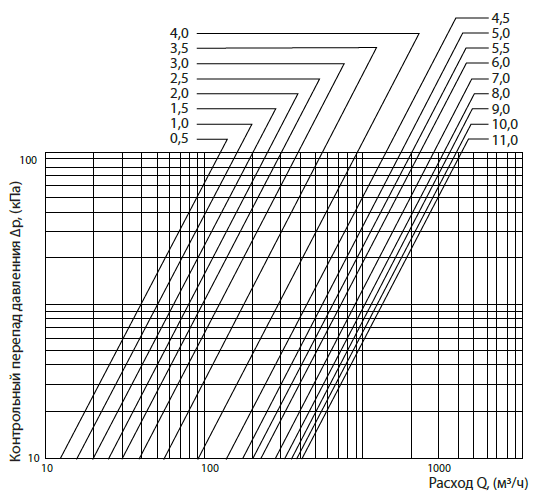

Соединяем известные значения Q и Δр на диаграмме прямой линией (след. страница). Пересечение с осью Kv дает требуемую величину Kv, равную 185 м3/ч для данного клапана. Из этой точки проводим горизонтальную линию до пересечения с настроечными шкалами DN 100–300. Выбираем минимальный подходящий размер (или тот, который совпадает с существующей трубой), снимаем значение настройки. В данном случае: DN 125 при настройке 5,5.

Выполнение измерений

Расход через клапан «Гранбаланс» КБЧ можно проверить с помощью измерительно прибора T550 или других производителей. Клапан «Гранбаланс» КБЧ имеет отверстие в корпусе G1/4" и оснащен пробками. По желанию клиента возможна поставка ниппелей для подключения дифференциального манометра, служащих для проведения измерительных работ.

Последовательность действий при измерении расхода:

• подключить расходомер, работающий по принципу дифференциального манометра;
• выбрать единицы измерения расхода;
• выбрать марку клапана;
• выбрать тип и размер клапана;
• ввести текущее значение настройки клапана;
• измерить фактический расход. При несовпадении фактического расхода с расчетным повернуть рукоятку клапана. Ввести новую настройку в память расходомера. Произвести очередное измерение фактического расхода. Процесс производится, пока фактическое значение расхода не совпадет с расчетным.

Настройка клапана

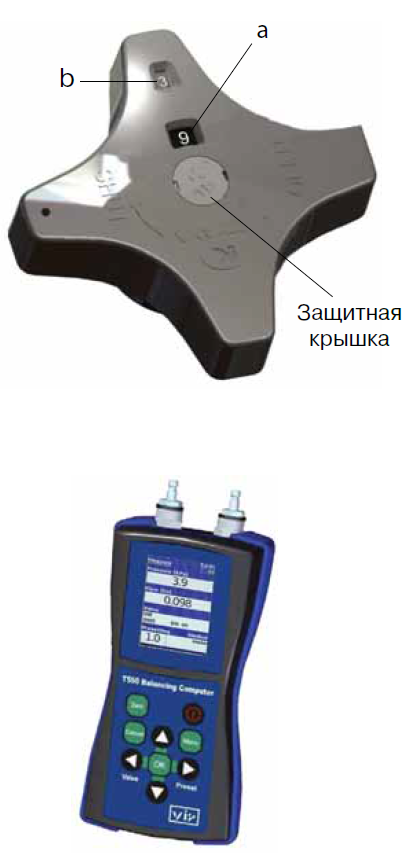

Осуществляется с помощью вращающейся рукоятки и двух смотровых окон: а – показывает десятые части оборота (10 делений), b — показывает полные обороты.
Число полных оборотов:
• 5 — для DN 40 и 50;
• 8 — для DN 65 и 80;
• 8,5 — для DN 100, 125 и 150;
• 10 — для DN 200, 250, 300.
Для блокировки настроечной позиции клапана необходимо:
• аккуратно извлечь защитную крышку (в центре рукоятки) для обеспечения доступа к регулировочному винту;
• после установления расхода необходимо вставить шестигранный ключ в гнездо и поворачивать по часовой стрелке до упора;
• установить обратно защитную крышку;
• в настроечной позиции клапан может быть опломбирован проволочной пломбой.
