Дозирующий насос мембранный MILTON ROY MAXROY

Назначение

Дозирующий насос мембранный MILTON ROY MAXROY. Технические характеристики • Подача до: - 64 л/час для MAXROY® D105 - 410 л/час для MAXROY® A105 - 420 л/час для MAXROY® B105 - 1100 л/час для MAXROY® B145 • Давление нагнетания до: - 10 бар для MAXROY® A105 и B145 - 28 бар для MAXROY® B105 и D105 • Максимальная температура дозируемой жидкости: +90 °C для проточной части из металла +50 °C для проточной части из пластика • Возможность регулировки подачи как при работающем, так и при остановленном двигателе: в диапазоне от 0 до 100% • Т...Подробнее

В зависимости от размера заказа предоставляются скидки

Технические характеристики

• Подача до:
- 64 л/час для MAXROY^® D105
- 410 л/час для MAXROY^® A105
- 420 л/час для MAXROY^® B105
- 1100 л/час для MAXROY^® B145
• Давление нагнетания до:
- 10 бар для MAXROY^® A105 и B145
- 28 бар для MAXROY^® B105 и D105
• Максимальная температура дозируемой жидкости:
+90 °C для проточной части из металла
+50 °C для проточной части из пластика
• Возможность регулировки подачи как при работающем, так и при остановленном двигателе: в диапазоне от 0 до 100%
• Точность подачи: ± 1% от номинальной величины подачи в диапазоне от 10% до 100% длины хода плунжера
• Встроенный предохранительный клапан стандартно устанавливается на заводе. По желанию заказчика возможна различная регулировка предохранительного клапана
• Напор на приеме насоса: до 2-х метров водяного столба для всех моделей насосов кроме тех, которые предназначены для дозировки "вязких жидкостей"
• Требования по максимальному давлению на приеме насоса: 2 Бара
• Срок службы мембраны может составить более 20000 часов в зависимости от свойств дозируемой жидкости, рабочих условий и особенностей установки насоса
• Возможна установка как одинарной, так и сдвоенной мембраны
• Возможна конфигурация насоса одновременно с несколькими насосными головками
• Возможно исполнение с соблюдением требований стандарта API 675
• Возможно взрывозащитное исполнение с соблюдением требований ATEX CE II 2 G/D и T4 (при необходимости использования проточной части из пластика просим проконсультироваться с нами).

Электрические характеристики электродвигателя

Характеристики электродвигателя стандартной комплектации

• Электропитание: 230/400 В, 3-х фаз., 50 Гц; либо 260/460 В, 3-х фазн., 60 Гц
• Для MAXROY^® A105 и D105 установка двигателя согласно IM V1: фланец FF130, вал 14x30 м
• Для MAXROY® B105 и B145 установка двигателя согласно IM V1: фланец FF165, вал 19x40 мм либо 24x50 мм
• Класс защиты: IP 55 для работы в условиях тропического климата (влажность 90%)
• Класс изоляции: класс F
• Температура окружающей среды: -16 °C до +40 °C
• Скорость, развиваемая двигателем: - Для MAXROY^® A105, B145 и D105: 1500 об./мин. - Для MAXROY^® B105: от 1000 либо до 1500 об./мин.
• Электродвигатели выполнены в соответствии с государственными и международными стандартами • На заказ возможна комплектация электродвигателями спец. исполнения и других конструкций

Дополнительные параметры

• Эластичная муфта (по API 675)
• Сдвоенная диафрагма с датчиком разрыва
• Возможность автоматической регулировки подачи: электросервомотор, сервомотор взрывозащитного исполнения, пневматический сервомотор, частотный преобразователь.
• Фланцевые соединения
• Счетчик числа ходов плунжер

Конструкционное исполнение проточной части

	КОНСТРУКЦИЯ
ЭЛЕМЕНТЫ	PVC⁽¹⁾	Нерж. сталь 316L⁽²⁾
Корпус проточной части	PVC	316L
Картридж предохранительного клапана	PVC	316L
Седло клапана	PE⁽³⁾	316L
Шарики клапана	стекло⁽³⁾	316L
Профильная накладка	PVC	316L
Диафрагма	PTFE	PTFE
Колоколообразная пружина напорного выпускного клапана	Hastelloy	316L
Уплотнения	Viton⁽⁴⁾	PTFE

⁽¹⁾ Давление ограничено 10 Барами при 20°C; давление изменяется на 1,1 Бар при шаге температуры в 5°C. Макс. Рабочая температура: 50°C
⁽²⁾ Milton Roy Europe предлагает таблицу взаимозаменяемости в целях выполнения требований государственных и международных стандартов (AFNOR, DIN, ASTM, BS и прочих)
⁽³⁾ MAXROY^®B145: PVC
⁽⁴⁾ На заказ возможно исполнение из других материалов

ДРУГИЕ МАТЕРИАЛЫ ПРОТОЧНОЙ ЧАСТИ

- Модель "для концентрированной H₂SO₄": проточная часть из 316L, седла клапана - из 904L, шарики клапана из Hastelloy C
- Модель "для вязких жидкостей": проточная часть и шарики клапана из 316L, пружина из Hastelloy C
- Модель для "вязких растворов": проточная часть из 316L, седла и шарики клапана из 440C
- Модель для "полиэлектролитов": проточная часть из PVC, седла и шарики клапана из 316L, пружина из Hastelloy C
- Другие варианты на заказ: просим проконсультироваться с нами.

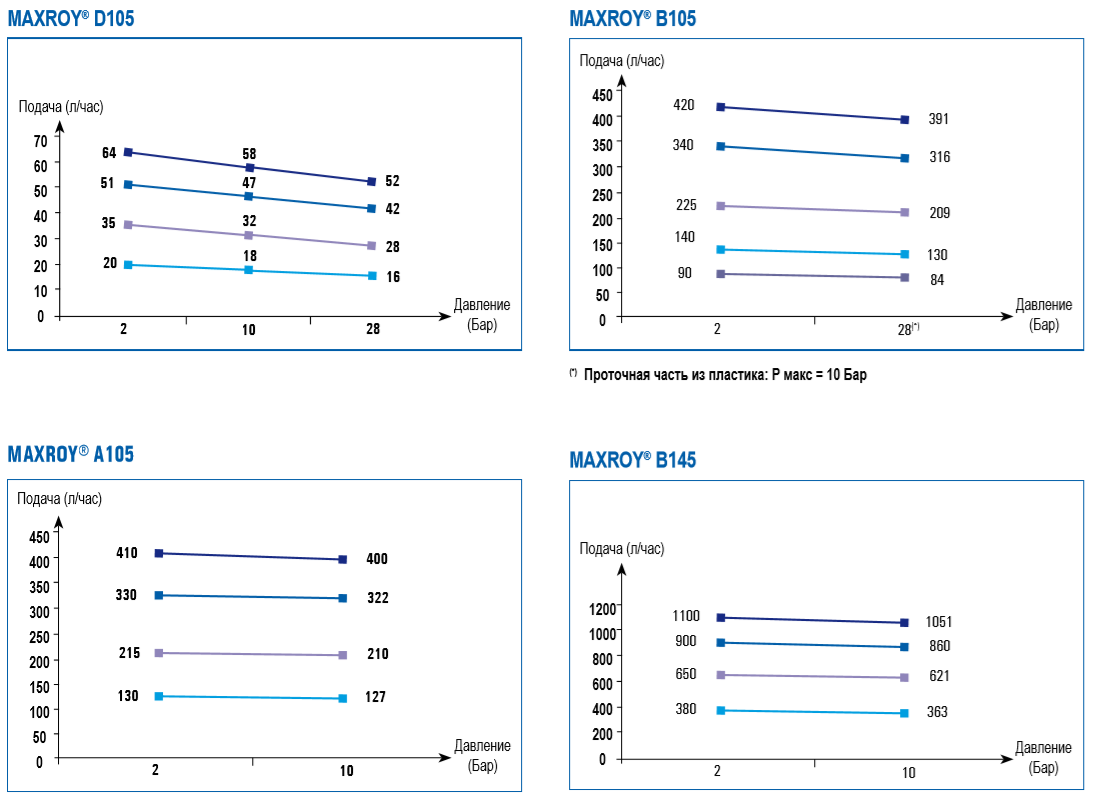

Технические характеристики

Тип	Проточная часть из пластика	Проточная часть из металла	Скорость движения плунжера (число ходов плунжера в мин.)⁽¹⁾	Передаточное число	Плунжер О (мм)	Мембрана О (мм)	Рабочий объем (см3)⁽³⁾
Подача при 10 Бар (л/ч)	Подача при 10 Бар (л/ч)	Подача при 28 Бар (л/ч)
MAXROY^® D105	18		16	58	1/25	22	105	7.2
32		28	96	1/15	22	105	7.2
47		42	144	1/10	22	105	7.2
58		52	180⁽²⁾	1/8	22	105	7.4
MAXROY^® B105	84		84	36	1/25	41.1	105	38.8
130		130	58	1/25	41.1	105	38.8
209		209	96	1/15	41.1	105	38.8
316		316	144	1/10	41.1	105	38.8
391		391	180⁽²⁾	1/8	41.1	105	38.8
MAXROY^® A105	127	127		58	1/25	50	105	38.8
210	210		96	1/15	50	105	38.8
322	322		144	1/10	50	105	38.8
400	400		180⁽²⁾	1/8	50	105	38.8
MAXROY^® B145	363	363		58	1/25	66.5	145	118.1
621	621		96	1/15	66.5	145	118.1
860	860		144	1/10	66.5	145	118.1
1051	1051		180⁽²⁾	1/8	66.5	145	118.1

⁽¹⁾ Скорость движения плунжера приведена для скорости вращения вала электродвигателя 1440 об. в мин. Подача и скорость движения плунжера увеличатся на 20% при переходе на частоту 60 Гц.
⁽²⁾ Не использовать с электродвигателем, работающим на частоте 60 Гц.
⁽³⁾ Теоретическое значение рабочего объема

Габаритные размеры (в мм)

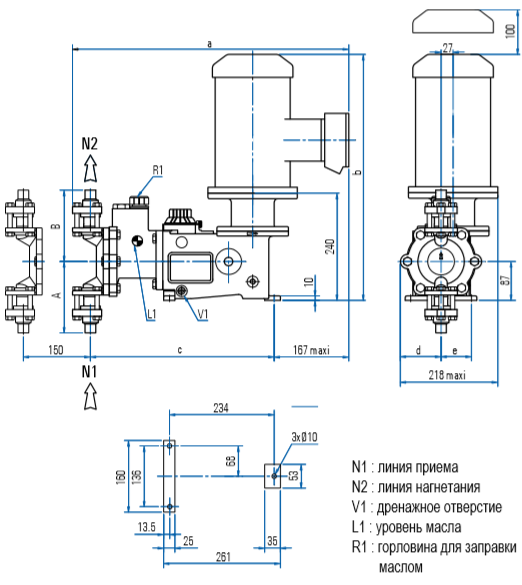

MAXROY® А105 и D105 – проточная часть из металла
Модель с одной насосной головкой (симплекс)

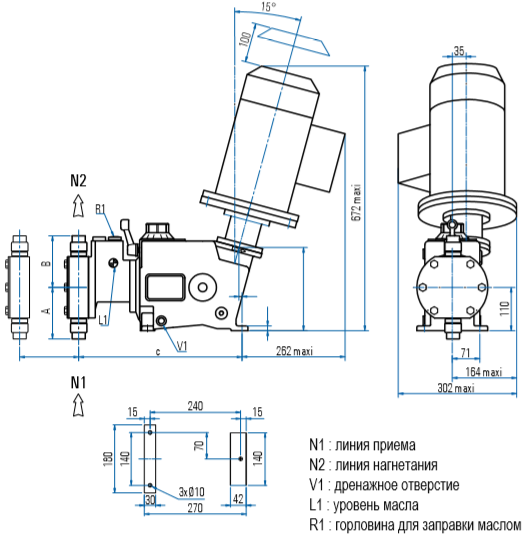

MAXROY® В105 - проточная часть из пластика
Модель с одной насосной головкой (симплекс)

MAXROY® A105, D105 и B105

Модели (число ходов плунжера в минуту)	Габаритные размеры (мм)	Соединения
Проточная часть из металла
*Все модели ()**	a = 618 макс b = 550 макс c = 411 d = 91 e = 68
Болтовое соединение	58 - 96 - 144	А = 160 В = 160	N1 = R 1/2" G или 1/2"NPT N2 = R 1/2" G или 1/2"NPT
180	А = 186 В = 160	N1 = R 1/2" G или 1/2"NPT N2 = R 1/2" G или 1/2"NPT
Сварное соединение	58 - 96 - 144	А = 160 В = 160	N1 = 1/2" N2 = 1/2"
180	А = 186 В = 160	N1 = 3/4" ?N2 = 1/2"
Фланцевое слединение	58 - 96 - 144	А = 208 В = 208 (**)	N1 = 1/2" ANSI 150 LBS N2 = 1/2" ANSI 150 LBS (**)
180	А = 239 В = 208 (**)	N1 = 3/4" ANSI 150 LBS N2 = 1/2" ANSI 150 LBS (**)
Соединение для пищевых применений	58 - 96 - 144 180	А = 160 В = 160	DIN 11851 O 28 или SMS 1145 O 25
Проточная часть из пластика
*Все модели ()**	a = 597 макс b = 539 макс c = 394 d = 93 e = 66
Простой "материнский" разъем-розетка	58 - 96 - 144	А = 131 В = 131	N1 = O 15x20 F N2 = O 15x20 F
180	А = 160 В = 131	N1 = O 25x32 F N2 = O 15x20 F
Фланцевое соединение	58 - 96 - 144	А = 195 В = 195	N1 = PN 10 DN 15 N2 = PN 10 DN 15
180	А = 196 В = 195	N1 = PN 10 DN 25 N2 = PN 10 DN 15

(*) MAXROY® В105: c = 432 для проточной части из металла и 415 для проточной части из пластика
(**) MAXROY® В105: B = 213 и N2 = 1/2’’ ANSI 300 LBS

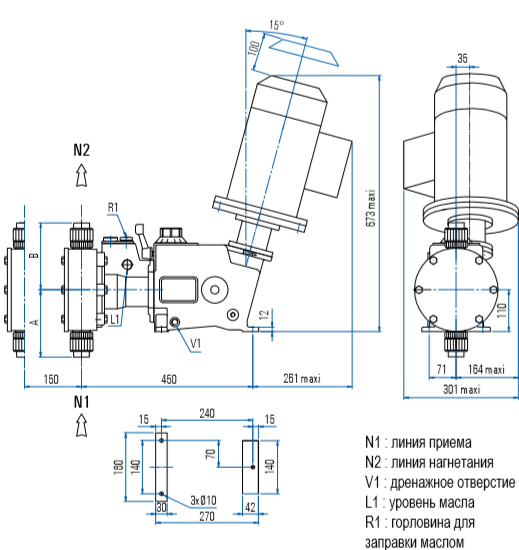

MAXROY® А145 – проточная часть из металла
Модель с одной насосной головкой (симплекс)

MAXROY® В105 - проточная часть из металла

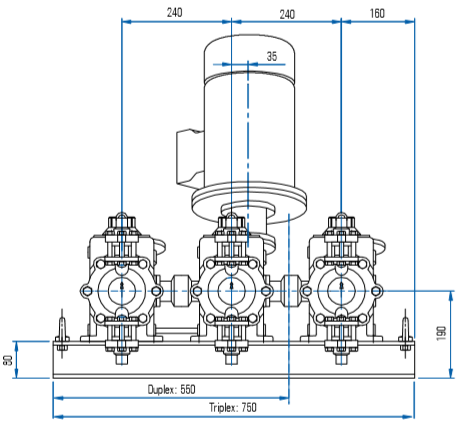

Модель со сдвоенными (дуплекс) или строенными насосными головками (триплекс)

Модели (число ходов плунжера в минуту)	Габаритные размеры (мм)	Соединения
Проточная часть из металла
Болтовое соединение	58 - 96 - 144	А = 160 В = 160	N1 = R 1/2" G или 1/2"NPT N2 = R 1/2" G или 1/2"NPT
180	А = 186 В = 160	N1 = R 1/2" G или 1/2"NPT N2 = R 1/2" G или 1/2"NPT
Сварное соединение	58 - 96 - 144	А = 160 В = 160	N1 = 1/2" N2 = 1/2"
180	А = 186 В = 160	N1 = 3/4" N2 = 1/2"
Фланцевое слединение	58 - 96 - 144	А = 208 В = 208 (**)	N1 = 1/2" ANSI 150 LBS N2 = 1/2" ANSI 150 LBS (**)
180	А = 239 В = 208 (**)	N1 = 3/4" ANSI 150 LBS N2 = 1/2" ANSI 150 LBS (**)
Соединение для пищевых применений	58 - 96 - 144 180	А = 160 В = 160	DIN 11851 O 28 или SMS 1145 O 25
Проточная часть из пластика
Простой "материнский" разъем-розетка	58 - 96 - 144	А = 131 В = 131	N1 = O 15x20 F N2 = O 15x20 F
180	А = 160 В = 131	N1 = O 25x32 F N2 = O 15x20 F
Фланцевое соединение	58 - 96 - 144	А = 195 В = 195	N1 = PN 10 DN 15 N2 = PN 10 DN 15
180	А = 196 В = 195	N1 = PN 10 DN 25 N2 = PN 10 DN 15

Защитные покрытия

• В стандартной комплектации дозирующие насосы защищены одним слоем защитного покрытия из полиуретана толщиной 100 микрон желтого цвета RAL 1018
• Другие виды обработки: просим проконсультироваться с нами

Смазка

• Для работы при температуре окружающей среды от - 5 °C до + 50 °C: применять масло по ISO - VG150 или эквивалент
• Объем масла:
- 2,5 литра для MAXROY® A105 и D105
- 4 литра для MAXROY® B105 и B145

Вес и упаковка

Модели с одной насосной головкой (симплекс)	Вес нетто (в кг) (маслом)⁽¹⁾	Полный вес (в кг) (с упаковкой) ⁽¹⁾	Упаковка ⁽²⁾ (LxWxH мм)
MAXROY^® A105 и D105	33	40	515x465x720
MAXROY^® B105	57	67	800x400x900
MAXROY^® B145	63	70	790x390x740

⁽¹⁾ Приблизительно - ⁽²⁾ Стандартная картонная упаковка
