Двухходовой регулирующий клапан RTK MV и PV, Ду15-400, Ру16-160. КЛАПАН ДВУХХОДОВОЙ С ЭЛЕКТРОПРИВОДОМ СЕРИИ MV И С ПНЕВМОПРИВОДОМ СЕРИИ PV DN15–400 PN16–160 ОПИСАНИЕ Клапаны серии MV и PV– запорные и регулирующие двухходовые прямоходные под управлением электропривода или пневмопривода. Клапан предназначен для регулировки расхода, давления, температуры и других параметров среды в технологических системах различных отраслей промышленности. ТЕХНИЧЕСКИЕ ДАННЫЕ СИЛЬФОН СЕРИЯ -без MV 5211, PV 6211, MV 5311, PV 6311, MV 5411, PV 6411 -с MV 5214, PV...Подробнее

В зависимости от размера заказа предоставляются скидки

КЛАПАН ДВУХХОДОВОЙ С ЭЛЕКТРОПРИВОДОМ СЕРИИ MV И С ПНЕВМОПРИВОДОМ СЕРИИ PV DN15–400 PN16–160

ОПИСАНИЕ

Клапаны серии MV и PV– запорные и регулирующие двухходовые прямоходные под управлением электропривода или пневмопривода. Клапан предназначен для регулировки расхода, давления, температуры и других параметров среды в технологических системах различных отраслей промышленности.

ТЕХНИЧЕСКИЕ ДАННЫЕ

СИЛЬФОН	СЕРИЯ
-без	MV 5211, PV 6211, MV 5311, PV 6311, MV 5411, PV 6411
-с	MV 5214, PV 6214, MV 5314, PV 6314, MV 5414, PV 6414
НОМИН.РАЗМЕР	DN 15..400
НОМИН.ДАВЛЕНИЕ	PN 16..160
МАТЕРИАЛ КОРПУСА	GJL-250 (PN 16) GJS-400–18LT (PN 16; 25) GP-240-GH (PN16…160) G17CrMo5–5 (PN 63…160) GX5CrNiMo19–11–2(PN16..40)
ФЛАНЦЫ	DIN 2501; другая обработка фланца или со сваркой по заказу
УПЛОТНЕНИЕ ШТОКА	Шевронная манжета PTFE/графит (до 250 °C); Набивка чистый графит (до 530°C) Сильфонное уплотнение с защитным сальником (до 350°C)
ТИПЫ ПЛУНЖЕРОВ	Запорный; Параболический (равнопроцентный, линейный); V- порт (линейный); Перфорированный (равнопроцентный, линейный)
МАТЕРИАЛЫ ДЕТАЛЕЙ	1.4122/1.4308; Шток + седло 1.4571; Параболический плунжер полностью из стеллита Седло из стеллита; Перфорированный плунжер 1.4122, закаленный; Плунжер и седло из ферро-титана
ЗНАЧЕНИЕ KVS	см. табл. 1 …4

НОМЕНКЛАТУРА КЛАПАНОВ

Серия двухходового клапана с электроприводом	Электропривод (усилие)^*
MV 5210	ST 5112 (3кН)
MV 5310	ST 5113 (6кН)
ST 5114 (10кН)
MV 5410	ST 5106 (15кН)
ST 5116 (20кН)
MV 5910	Электропривод >56кН

^*Возможна установка электроприводов других производителей

Серия двухходового клапана с пневмоприводом	Пневмопривод (эффективная площадь мембраны)^*
PV 6210	ST 6115 (120см)
ST 6135 (280см)
PV 6310	ST 6160 (530см)
PV 6410	ST 6175 (1000см)
PV 6910	Пневмопривод >56кН

^* Возможна установка пневмоприводов других производителей

ТИПЫ ПЛУНЖЕРОВ

Параболический плунжер
Характеристика: линейная / равнопроцентная Материал: 1.4308, 1.4122, ферро-титан Направление потока: под седло Расходное отношение: 30:1 (до 50:1) Уплотнение: металл Протечка: 0.005% от Kvs по DIN 60534 Применение: все виды сред, особенно при небольших расходах, при отсутствии кавитации
Отсечной плунжер
Характеристика: нет Материал: 1.4308, 1.4122 Направление потока: под седло Уплотнение: металл Протечка: класс 3 по DIN 3230 Применение: для всех сред
Плунжер с v-портом
Характеристика: линейная Материал: 1.4308, 1.4122 Направление потока: на седло Расходное отношение: 30:1 Уплотнение: металл Протечка: 0.005% от Kvs по DIN 60534 Применение: все среды
Перфорированный плунжер
Характеристика: линейная / равнопроцентная Материал: 1.4122 Направление потока: на седло Расходное отношение: 30:1 (до 40:1) Уплотнение: металл Протечка: 0.005% от Kvs по DIN 60534 Применение: газы, пар, при возможных кавитационных процессах на жидкости и для уменьшения шума
Опционально мягкое уплотнение для параболических плунжеров, отсечных плунжеров и плунжеров с v-портом
Данные см. выше Уплотнение: мягкое Материал: PTFE/Графит Протечка: класс VI по DIN 60534 Применение: все среды с температурой до 200°С

^*Другие виды плунжеров по запросу.

УСЛОВНАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ

Условная пропускная способность, Kvs (м³/ч). ПАРАБОЛИЧЕСКИЙ ПЛУНЖЕР

СЕДЛО, мм
DN	4	4	4	8	8	12	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
15	0,1	0,25	0,5	1	1,7	2,1	2,7	3,3
20	0,1	0,25	0,5	1	1,7	2,5	3,7	4,2	6
25	0,1	0,25	0,5	1	1,7	2,5	4	5,2	7,5	9,2
32	0,1	0,25	0,5	1	1,7	2,5	4,4	6,3	9,4	11	15
40	0,1	0,25	0,5	1	1,7	2,5	4,4	6,8	11	15	19	24
50				1	1,7	2,5	4,4	6,8	12	18	24	30	37
65						2,5	4,4	6,8	12	19	28	37	47	63
80								6,8	12	19	31	45	58	79	95
100									12	19	31	48	70	99	120	148
125										19	31	48	75	118	150	187	231
150											31	48	75	127	179	234	292	333
200															193	280	366	420	592
250																302	438	527	747	926
300																	466	565	813	1126	1333
400																		680	1208	1753	2110	2290	2371
Ход штока, мм	25	30	35	35	50	60	80	80	100	100	100
50	100

Условная пропускная способность, Kvs(м³/ч). ЗАПОРНЫЙ ПЛУНЖЕР

DN	СЕДЛО, мм
15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
15	3,3
20		6
25			9,2
32				15
40					24
50						37
65							63
80								95
100									148
125										231
150											333
200												592
250													926
300														1333
400															2290	2371
Ход штока, мм	15	25	30	35	40	60	80	100	100	120

Условная пропускная способность, Kvs(м³/ч). ПЛУНЖЕР С V-ПОРТОМ

DN	СЕДЛО, мм
20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
20	6
25	7,5	9,2
32	9,4	11	15
40	11	15	19	24
50		18	24	30	37
65		19	28	37	47	63
80			31	45	58	79	95
100				48	70	99	120	148
125					75	118	150	187	231
150						127	179	234	292	333
200							193	280	366	420	592
250								302	438	527	747	926
300									466	565	813	1126	1333
400										680	1208	1455	2110	2290	2371
Ход штока, мм	15	25	30	35	40	60	80	100	100	120

Условная пропускная способность, Куб(м³/ч). ПЕРФОРИРОВАННЫЙ ПЛУНЖЕР

DN	СЕДЛО, мм
12	15	20	25	32	40	50	65	80	100	125	150	200	200	250	250	300	350	400
15	1,6	2,6
20	1,7	2,7	4,6
25	1,7	2,7	4,8	7,2
32	1,7	2,7	4,8	7,6	12
40	1,7	2,7	4,8	7,6	12	19
50	1,7	2,7	4,8	7,6	12	19	29
65			4,8	7,6	13	19	30	49
80				7,6	13	20	30	52	74
100				7,6	13	20	30	52	78	116
125					12	19	30	52	78	122	181
150						19	30	52	78	122	190	261
200							30	52	78	122	190	273	403	465
250								52	78	122	190	273	413	486	682	726
300									78	122	190	273	413	486	725	766	1054
400												273	413	486	725	766	1100	1491	1861
Ход штока, мм	25	30	40	50	60	80	80	100	80	100	100	120	150

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ ДЛЯ КЛАПАНОВ С НЕРАЗГРУЖЕННЫМИ ПО ДАВЛЕНИЮ ПЛУНЖЕРАМИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННЫХ ЭЛЕКТРОПРИВОДОВ

ПРИВОД	СЕДЛО, мм
4	8	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
ST 5112 (3,0 кН)	160	160	160	113	63	40	25	16	10	6	4	2,5	-	-	-	-	-	-	-
ST 5113 (6,0 кН)	160	160	160	160	160	102	62	40	25,5	15,1	9,9	6,4	4,1	2,8	-	-	-	-	-
ST 5114 (10,0 кН)	-	-	160	160	160	160	111	71	45	27,1	17,9	11,5	7,3	5,1	-	-	-	-	-
ST 5106 (15,0 кН)	-	-	-	160	160	160	160	111	71	42	28	17,8	11,4	7,9	4,5	2,9	-	-	-
ST 5116 (20,0 кН)	-	-	-	-	160	160	160	150	96	57	37	24	15,5	10,8	6	3,9	-	-	-

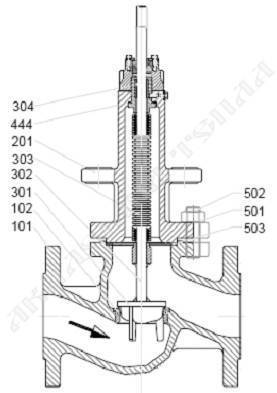

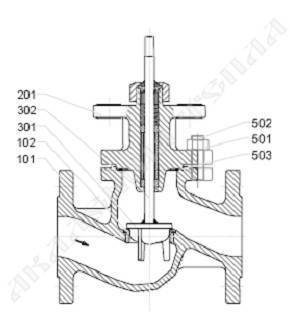

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ


С сальниковым уплотнением	С сильфонным уплотнением

№ п/п	Наименование	Материал
101	Корпус	GJL-250	GJS-400-18-LT	GP-240-GH	1.4408
102	Седло	1.4571
201	Крышка	GJL-250	GJS-400-18-LT	GP-240-GH	1.4408
301	Плунжер	1.4122
302	Шток	1.4571
303	Сильфон	1.4571
304	Втулка	PTFE c 25% стекловолокна
444	Прокладка	Графлекс
501	Гайка	С 35 Y
502	Шпилька	Ck 35 Yk
503	Прокладка	Графлекс
