Клапан поплавковый для установки внутри емкости VYC 150/152, Ду10-65, Ру16

Клапан поплавковый для установки на трубопровод CSA АФИНА, Ду40-300, Ру16, фл...

Клапан поплавковый для установки внутри емкости VYC 151/152, Ду10-65, Ру16

Назначение

Клапан поплавковый для установки внутри емкости VYC 151/152, Ду10-65, Ру16. Для внутренней установки в емкость Выбор поплавкового клапана Поплавковый клапан состоит из 2 частей: клапана и поплавка. Для подбора поплавкового клапана необходимо знать давление подаваемой воды (МПа) и расход (л/ч). Подбор поплавкового клапана осуществляется в два этапа: 1. По давлению и расходу воды определяем диаметр клапана. 2. По давлению подаваемой воды и диаметру клапана выбираем поплавок. Расход воды при 20 °С, (л/ч) DN Давление, (МПа) 0,1 0,2 0,3 0,4 ...Подробнее

В зависимости от размера заказа предоставляются скидки

Для внутренней установки в емкость

Выбор поплавкового клапана
Поплавковый клапан состоит из 2 частей: клапана и поплавка.
Для подбора поплавкового клапана необходимо знать давление подаваемой воды (МПа) и расход (л/ч).
Подбор поплавкового клапана осуществляется в два этапа:
1. По давлению и расходу воды определяем диаметр клапана.
2. По давлению подаваемой воды и диаметру клапана выбираем поплавок.

Расход воды при 20 °С, (л/ч)

DN	Давление, (МПа)
0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6
³/₈"	1058	1560	1780	2027	2270	2482	2603	2640	2794	2880	2970	3120	3250	3380	3510	3614
½"	2644	3738	4575	5287	5640	6346	7385	7457	7931	8354	8674	9051	9425	-	-	-
¾"	4522	6395	7823	9044	10090	11033	11937	12797	13566	14289	14850	-	-	-	-	-
1"	6480	9270	11352	13148	14667	16044	17363	18369	19398	20510	-	-	-	-	-	-
1¼"	11508	16226	19925	23016	25663	28080	30382	32204	34136	36040	-	-	-	-	-	-
1½	14548	20512	25167	29070	32442	35362	38544	42216	46089	50200	-	-	-	-	-	-
2"	22136	31648	38296	44273	49364	54010	58439	63114	68030	72792	-	-	-	-	-	-
2 ½"	36015	50138	61128	70615	78342	-	-	-	-	-	-	-	-	-	-	-

vyc151 4

Спецификация

1. Корпус	AISI 316
2. Прокладка	AISI 316
3. Затвор	силикон. резина
4. Гайка	AISI 316
5. Рычаг	AISI 316
6. Сепаратор	AISI 316
7. Штифт	AISI 316
8. Стержень	AISI 316
9. Соединение	AISI 316

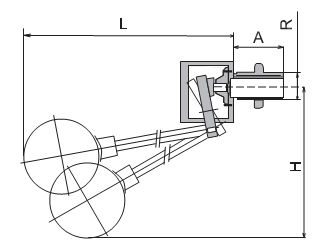

Параметры поплавковых клапанов

R	Давление, (МПа)	Поплавок	Размеры, (мм)	Масса, (кг)
∅	A	L	H
3/8"	0,3	Цилиндрический ∅ 60 х 120	6	31	396	215	0,38
0,5	Сферический ∅ 90	366	210	0,41
1,5	Сферический ∅ 110	386	225	0,50
1,6	Плоский ∅ 150 х 60	428	222	0,6

1/2"	0,19	Цилиндрический ∅ 60 х 120	10	35	434	252	0,53
0,28	Сферический ∅ 90	404	245	0,56
0,45	Сферический ∅ 110	424	260	0,64
0,58	Плоский ∅ 150 х 60	466	260	0,90
1,3	Сферический ∅ 150	418	267	0,84

3/4"	0,12	Сферический ∅ 90	12,5	40	450	240	1,04
0,23	Сферический ∅ 110	469	255	1,12
0,35	Плоский ∅ 150 х 60	509	250	1,27
1,1	Сферический ∅ 150	507	282	1,32

1"	0,1	Сферический ∅ 110	16	45	475	257	1,20
0,15	Плоский ∅ 150 х 60	507	250	1,34
0,35	Плоский ∅ 200 х 80	565	275	1,48
0,45	Сферический ∅ 150	510	285	1,38
0,55	Сферический ∅ 150	615	327	1,25
0,105	Плоский ∅ 250 х 95	732	350	1,77

1 1/4"	0,15	Сферический ∅ 150	21	50	637	317	1,82
0,35	Плоский ∅ 250 х 95	737	327	2,21
0,80	Сферический ∅ 200	680	355	1,95
1,0	Плоский ∅ 300 х 115	787	350	2,72

1 1/2 "	0,2	Плоский ∅ 250 х 95	24	57	660	285	2,6
0,4	Сферический ∅ 200	610	315	2,57
0,7	Плоский 300 х 115	710	310	3,11
1,0	Плоский ∅ 350 х 130 или сферический ∅ 300	760 или 710	330 или 385	3,25 или 3,3

2"	0,3	Сферический ∅200	29	60	677	410	3,86
0,5	Плоский ∅ 300 х 115	777	417	4,39
0,8	Плоский ∅ 350 х 150	827	440	4,81
1,0	Сферический ∅ 300	777	485	4,87

2 1/2 "	0,2	Сферический ∅ 200	40	79	704	420	6,52
0,25	Плоский ∅ 300 х 115	804	427	7,3
0,5	Плоский ∅ 350 х 130 или сферический ∅ 300	845 или 804	450 или 490	7,72 или 7,5

ВНИМАНИЕ!

Данное оборудование рекомендуем Вам подбирать только с помощью инженеров компании Академия Тепла.

Просим Вас заполнить опросный лист и отправить его в офис компании по электронной почте на адрес info@a-tepla.ru либо по факсу на номер (812) 640-02-45. Опросный лист Вы можете скачать с нашего сайта в разделе Документация.

Инженеры компании Академия Тепла всегда готовы Вам предоставить квалифицированную помощь в подборе данного оборудования.

СКАЧАТЬ техническое описание : pdf
