Клапан сегментный регулирующий SCHUBERT SALZER серия 40, Ду15-300, Ру40

Назначение

Клапан сегментный регулирующий SCHUBERT SALZER серия 40, Ду15-300, Ру40. Для абразивных сред и сред с большой вязкостью температурой от -60°С до +230°С Технические характеристики Присоединение межфланцевое Условный диаметр DN 25-300 мм Условное давление PN 1,0-4,0 МПа Рабочая температура -60°С ... +220°С Величина Kvs 0,25-3840 м3/ч Регулирующая характеристика равнопроцентная Материал корпуса Нержавеющая сталь (CF8M) Материал шара Нержавеющая сталь (316Ti) Описание Регулирующий секторный шаровой кран имеет следующие преимуществ...Подробнее

В зависимости от размера заказа предоставляются скидки

Для абразивных сред и сред с большой вязкостью температурой от -60°С до +230°С

Технические характеристики

Присоединение	межфланцевое
Условный диаметр	DN 25-300 мм
Условное давление	PN 1,0-4,0 МПа
Рабочая температура	-60°С ... +220°С
Величина Kvs	0,25-3840 м3/ч
Регулирующая характеристика	равнопроцентная
Материал корпуса	Нержавеющая сталь (CF8M)
Материал шара	Нержавеющая сталь (316Ti)

Описание

Регулирующий секторный шаровой кран имеет следующие преимущества:
• Высокий Kvs до 3840.
• Высокое качество регулирования.
• Подходит для абразивных сред.
• Легко заменяемые седловые уплотнения.
• Простой монтаж.
• Возможность использования взрывозащищенных электроприводов и пневмоприводов.

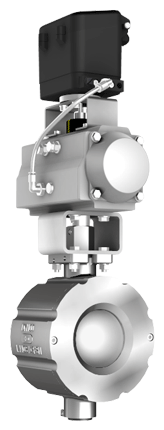

KugelWEB 01

Размеры клапанов, Kvs, момент

DN	Kvs	Отверстие, мм	Номинальный угол поворота	Условное давление DIN	Условное давление ANSI	момент (Нм), вкл/выкл/регулирование	Соединительные размеры DIN/ISO
25-50%	12,5	15	65°	PN40	ANSI 300	15	25	F05/SW14
25	21	19	90°	PN40	ANSI 300	15	25	F05/SW14
40-50%	34	25	60°	PN40	ANSI 300	30	50	F05/SW14
40	64	32	90°	PN40	ANSI 300	30	50	F05/SW14
50	94	40	90°	PN40	ANSI 300	30	50	F05/SW14
80	255	64	90°	PN25	ANSI 150	60	100	F07/SW17
100	390	80	90°	PN25	ANSI 150	90	150	F07/SW17
150	810	120	90°	PN16	ANSI 150	150	250	F10/SW22
200	1365	155	90°	PN16	ANSI 150	210	350	F12/SW27
250	2220	195	90°	PN16	ANSI 150	360	600	F12/SW27
300	3840	250	90°	PN16	ANSI 150	900	1500	F14/SW36

Комбинации

Уплотнения	Шаровой регулирующий кран	Протечки	Mин.темп. (°C)*
PTFE	Полированная нерж.сталь	5x10-7 для макс. K vs	-60 … +170°C
PEEK	Полированная нерж.сталь	5x10-7 для макс.. K vs	-60 … +220°C
PTFE	Хромированная нерж.сталь	5x10-7 для макс. K vs	-60 … +170°C
PEEK	Хромированная нерж.сталь	5x10-7 для макс. K vs	-60 … +220°C
Stellit	Нерж.сталь с хромированным покрытием	Класс IV-S1 EN 1349 (IEC 534-4) 5x10-6 для макс. K vs	-60 … +230°C
PTFE	Нерж.сталь с хромированным покрытием	Класс VI . EN 1349 (IEC 534-4)	-60 … +170°C

* Пожалуйста, обращайте внимание на материалы уплотнительных колец!

Уплотнительные кольца (o-ring)

	Мин. темп (°C)	Макс. темп (°C)
Viton (Стандарт)	-10	170
EPDM	-20	135
FEP-Viton	-20	200
PFA-Silicone	-59	230

* Специальные материалы по запросу

Макс. рабочий перепад давления

Номинальный размер	Макс. перепад давления (Δ p), МПа
DN	Упл. кольца PTFE	Упл. кольца PEE K	Упл. кольца стелит
до 80°С	до 120°С	до 170°С	до 80°С	до 120°С	до 170°С	до 220°С	до 80°С	до 170°С	до 220°С
25-50	2,5	1,6	0,6	4,0	4,0	2,5	1,6	4,0	4,0	2,5
80-100	1,6	1,2	0,5	2,5	2,5	1,6	1,0	2,5	2,5	1,6
150-300	1,6	1,2	0,4	1,6	1,6	1,2	0,8	1,6	1,6	1,2

ВНИМАНИЕ!

Данное оборудование рекомендуем Вам подбирать только с помощью инженеров компании Академия Тепла.

Производитель:

Прогрессивные решения
