Клапан защиты от гидроудара CSA VRCA

Быстродействующий клапан защиты от гидроударов
Тип VRCA

Клапан VRCA производства завода CSA был спроектирован для предотвращения разрушающего воздействия оказываемого на магистральные трубопроводы в следствии гидроударов. Основное назначение клапана – предотвращение значений давления выше заданного, что осуществляется благодаря сбросу необходимого объема воды в атмосферу.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

-- Прочная и компактная конструкции, включая сужающийся конус между входным отверстием и плунжером.
-- Высокая скорость срабатывания, благодаря малой инерционности внутренних подвижных элементов конструкции клапана.
-- Отсутствие кавитации благодаря герметичному уплотнению седла.
-- Точная и качественная настройка без гистерезиса, благодаря оптимально сбалансированной отожжённой пружине.
-- Минимальные значения превышения давления относительно параметров настройки, благодаря широкой линейки используемых в конструкции пружин.
-- Класс давления PN25 (по запросу возможно исполнение PN40).

ПРИМЕНЕНИЕ

-- Установка после насосной станции для предотвращения гидроударов при пуске. Это идеальное решение в тех случаях, когда насосы не оснащены устройствами мягкого пуска.
-- На подающих или обратных магистральных трубопроводах, с целью гарантировать надежную защиту и исключить повреждение вследствие внезапных незапланированных скачков давления.
-- Установка за редукционными клапанами в качестве защиты трубопроводов в случае выхода из строя основного клапана.
-- Установка перед устройствами с высокой скоростью закрытия.
-- В местах с высокой вероятностью разрушения трубопроводов вследствие скачков давления.

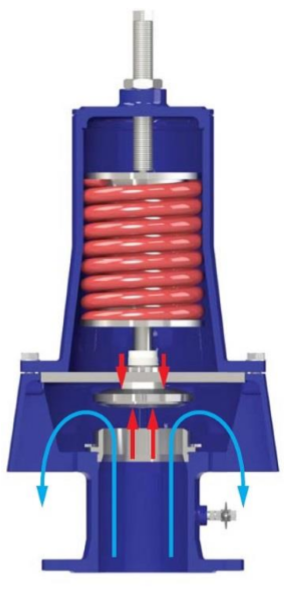

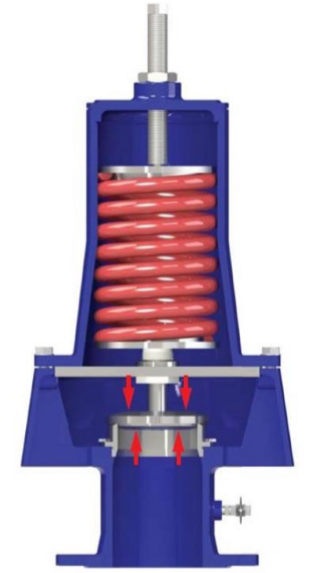

ПРИНЦИП ДЕЙСТВИЯ

Клапан должен быть предварительно настроен таким образом, чтобы под действием пружины происходило срабатывание в случае необходимости защиты системы от разрушения.
Разработанная конструкция корпуса, наряду с качественно выставленным подвижным блоком, будет защищать верхнюю часть от струй воды, поступающих при срабатывании клапана VRCA. Клапан поставляется в комплекте с манометром и дренажным шаровым краном для облегчения процедуры установки непосредственно на объекте.

ОПЦИИ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

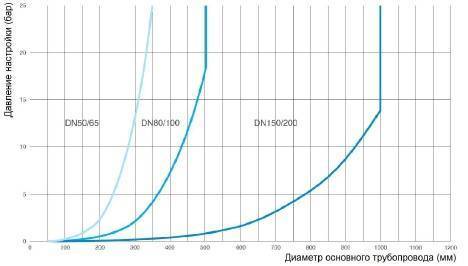

Диаграмма предварительного выбора типоразмера

Назначением быстродействующего клапана SCA Тип VRCA является защита трубопроводов, ёмкостей, находящихся под давлением, а также другого оборудования, от воздействия давления, превышающего проектные значения.

Выбор типоразмера должен осуществляться подготовленным и обученным персоналом имеющим представление о требовании к системе и о том, как работают клапаны VRCA. При выборе типоразмера необходимо учитывать величину превышения давления и объем дренируемой жидкости. Для расчета вероятности возникновения гидроудара рекомендуем обратиться за консультацией к специалистам компании CSA или к официальным представителям в вашем регионе.

Предварительно определить типоразмер быстродействующего клапана защиты от гидроудара VRCA вы можете, используя приведенную ниже диаграмму, зная типоразмер основного защищаемого трубопровода и давление в системе.

Рабочие параметры

Чистая вода с максимальной температурой до 70?С.
Максимальное давление 25 бар.
Диапазоны настройки: 0-8 бар, 8-16 бар, 16-25 бар.
Клапаны с более высоким давлением настройки поставляются по запросу.

Стандарты

Клапаны разработаны в соответствии со стандартом EN-1074/4.
Фланцы в соответствии с EN 1092/2.
Эпоксидное покрытие с нанесением способом вихревого напыления, синего цвета RAL 5005.
Прочие стандарты фланцев и типы покраски производятся по запросу.

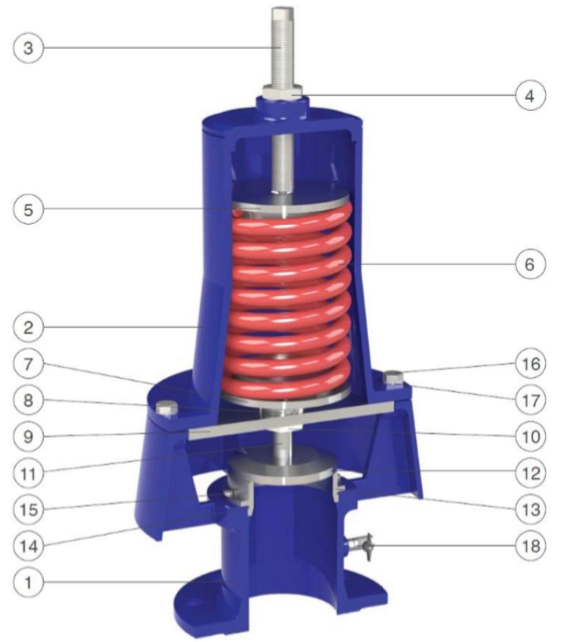

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
