Конденсатный насос СТИМПАМП КН, Ду25-80, Ру16, фланцевый, углеродистая сталь.

ПРИМЕНЕНИЕ

Для перекачивания конденсата, масла и других высокотемпературных жидкостей. Насос может приводиться в действие при помощи пара, сжатого воздуха или других химически неактивных газов. Не требует электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИНЦИП ДЕЙСТВИЯ

Перекачиваемая жидкость безнапорным потоком поступает в корпус насоса через обратный клапан. Жидкость, заполняя полость насоса, приводит в действие поплавковый механизм, который при максимальном заполнении открывает клапан подачи рабочей среды (пар, газ). Давлением рабочей среды перекачиваемая жидкость вытесняется в конденсатную линию, расположенную за насосом. Уровень жидкости в насосе снижается – поплавковый механизм закрывает подающий клапан и открывает клапан, связывающий насос с атмосферой. Жидкость снова заполняет корпус насоса, и цикл повторяется. Обратного тока жидкости не происходит благодаря двум обратным клапанам, включенным в обвязку насоса.

ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ"

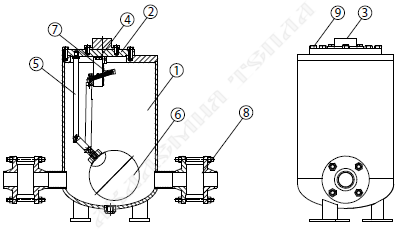

СПЕЦИФИКАЦИЯ

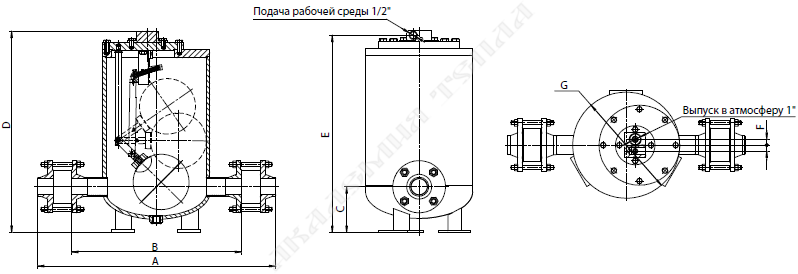

ГАБАРИТНЫЕ РАЗМЕРЫ

ПРОИЗВОДИТЕЛЬНОСТЬ, (кг/ч)

РАСЧЕТ СИСТЕМЫ

Пропускная способность насоса зависит от:

1. Расхода конденсата.
2. Давления рабочей среды (пара, сжатого воздуха или газа).
3. Общего напора (или противодавления), который насос должен преодолевать при выпуске, что включает:
   • изменение высоты уровня жидкости;
   • давление в возвратной трубе;
   • падение давления на сопротивление трения;
   • падение давления на других элементах.
4. Высота или напор заполнения (рекомендовано 0,3 м).

ПРИМЕР РАСЧЕТА

Условия:

Расчет:

1. Противодавление: 0,15 МПа + (6 м х 0,00981) = 0,209 МПа.
2. Насос на параметры: 0,69 МПа (давление) и 0,28 МПа
   (противодавление): 2" с производительностью 2765 кг/ч.
3. Коррекция по высоте заполнения:
   получаем коэффициент – 0,7.
   Производительность: 2765 х 0,7 = 1935 кг/ч.
4. Коррекция по типу рабочей среды:
   процент противодавления – 0,209 /0,69 = 30 %.
   Коэффициент коррекции по таблице – 1,08.
   Производительность – 1935 х 1,08 = 2090 кг/ч

Коррекция при работе на газах в качестве рабочей среды

Коррекция по высоте заполнения

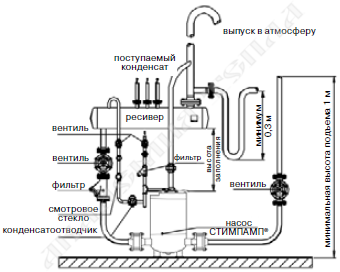

Возврат конденсата – открытая система

Насос перекачивает горячий конденсат без возникновения кавитации.

ВНИМАНИЕ!Не допускается установка запорной арматуры на линии выпуска в атмосферу, от которой должен быть обеспечен слив в ресивер.

Возврат конденсата – закрытая система

Данная система позволяет перекачивать конденсат из системы находящейся под давлением. Когда давления пара достаточно для перекачивания конденсата, насос не работает. В этом случае конденсатоотводчик препятствует проникновению пара в конденсатную магистраль. В том случае когда давления не достаточно, начинает работать конденсатный насос.

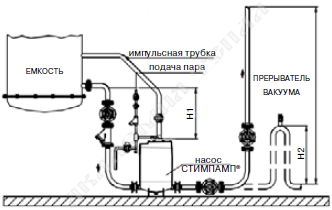

Возврат конденсата из системы под вакуумом не менее 0,02 МПа (абсолютное)

Размер Н1 должен быть в диапазоне от 1 до 2 м. Высота подъема (Н) должна быть не менее 1 м, в противном случае необходимо использовать сифон (Н2).

СПЕЦИФИКАЦИЯ
