Конденсатоотводчик поплавковый ADCA FLT17, DN40

Конденсатоотводчик поплавковый ADCA FLT20, DN15-25 NEW!!!

Конденсатоотводчик поплавковый ADCA FLT17LC

Назначение

Конденсатоотводчик поплавковый ADCA FLT17LC. ОПИСАНИЕ FLT17LC конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата. ОСНОВНЫЕ СВОЙСТВА Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давлени...Подробнее

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ

FLT17LC конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления.

РАБОЧАЯ СРЕДА:	насыщенный или перегретый пар.
ИСПОЛНЕНИЯ:	FLT17LC–4,5, FLT17LC–10, FLT17LC–14
ТИПОРАЗМЕРЫ:	DN ¹/2" – DN³/4"; DN15 – DN20
ПРИСОЕДИНЕНИЕ:	внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092–2 PN16, ANSI
УСТАНОВКА:	по умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – FLT17 (R-L)

ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ УСТАНОВКИ:

- установка на горизонтальном трубопроводе, направление потока слева направо (L-R)

-установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Внимание: данная конструкция позволяет менять направление только c R-L на L-R.

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч
ТИП	DN	ПЕРЕПАД ДАВЛЕНИЯ, бар
0,5	1	1,5	2	3	4,5	6	7	8	9	10	12	14
FLT17–4,5	15–20	200	280	320	360	400	495
FLT17–10	15–20	110	140	175	190	230	280	300	330	350	309	405
FLT17–14	15–20	70	100	120	140	155	190	210	220	225	230	260	280	300

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ

FLT17–4,5: 4,5 бар

FLT17–10: 10 бар

FLT17–14: 14 бар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ФЛАНЦЕВЫЙ PN16*	ФЛАНЦЕВЫЙ ANSI 150 **	ТЕМПЕРАТУРА
ДАВЛЕНИЕ	ДАВЛЕНИЕ
16 bar	15,4 bar	100 °С
15,5 bar	14,6 bar	150 °С
14,7 bar	13,8 bar	200 °С
13,9 bar	12,1 bar	250 °С

Максимальное рабочее давление 14 бар

Максимальная рабочая температура 198 °С

* в соответствии м EN1092-2:2000 ;

** в соответствии с EN1759-1:2004 характеристики PN16 и ниже зависят от типа присоединения. Характеристикирезьбового конденсатоотводчика соответствуют PN16.

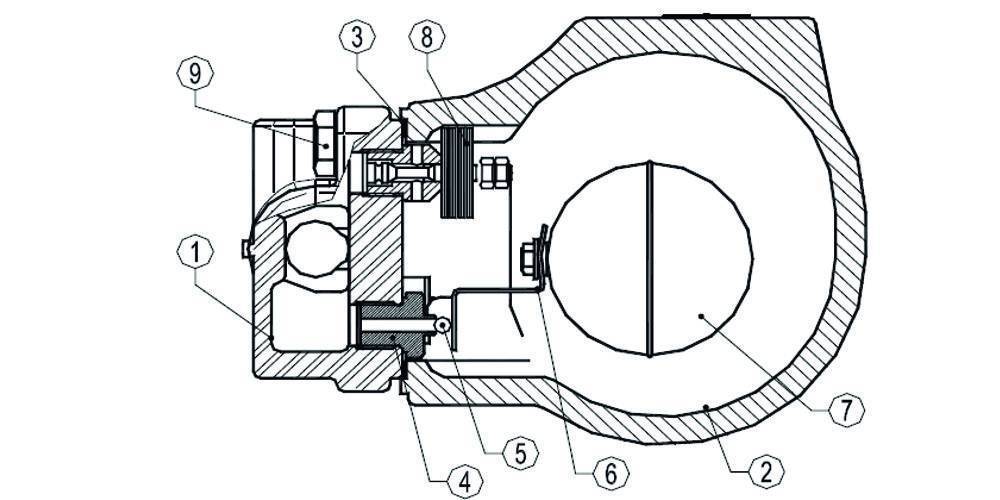

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
№	НАИМЕНОВАНИЕ	МАТЕРИАЛ
1	корпус	GJS-400–15 / 0.7040
2	крышка	GJS-400–15 / 0.7040
3	*прокладка	Металлизированный графит
4	*седло	AISI 410 / 1.4006
5	*клапан	AISI 44 °C / 1.4125
6	*рычаг	AISI 304 / 1.4301
7	*поплавок	AISI 304 / 1.4301
8	* Термостатический клапан	Нерж. сталь (биметалл)
9	болт	сталь 8.8
*Поставляемый ремнабор (под заказ)

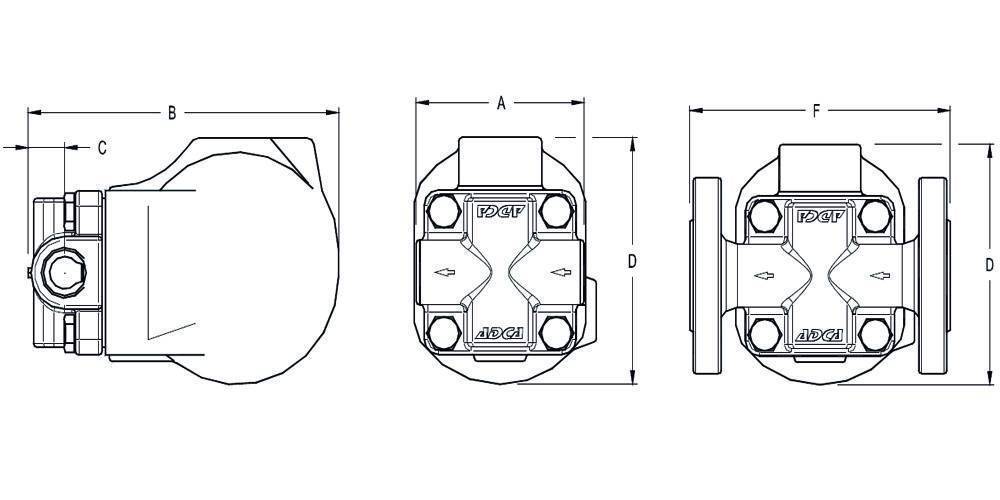

ГАБАРИТНЫЕ РАЗМЕРЫ, мм
резьбовой	EN PN16
DN	A	B	C	D	^{МАССА, КГ}	_F	^{МАССА, КГ}
15–¹/2"	95	163	23	100	3.5	150	5.0
20–³/4"	95	163	23	100	3.5	150	5.45
