Конденсатоотводчик поплавковый ADCA FLT22G/TW

Назначение

Конденсатоотводчик поплавковый ADCA FLT22G/TW. ОПИСАНИЕ ADCA FLТ22G/ТW поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установке на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение внутренняя резьба...Подробнее

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ

ADCA FLТ22G/ТW поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установке на теплообменном оборудовании, а также для дренажа конденсата.

Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.

Присоединение внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузки и перепада давления.

ПРИМЕНЕНИЕ:	Насыщенный и перегретый пар.
ИСПОЛНЕНИЯ:	FLТ 22G/ТW
ТИПОРАЗМЕР:	DN 80 – DN 100
ПРИСОЕДИНЕНИЕ:	Фланцы по EN 1092–1 PN16 или ANSI
УСТАНОВКА:	Горизонтальная установка.

ВАРИАНТЫ ПЕРЕПАДА ДАВЛЕНИЙ

ADCA FLТ22G/ТW-4,5: 4,5 бар

ADCA FLТ22G/ТW-10: 10 бар

ADCA FLТ22G/ТW-14: 14 бар

РАСХОД, (кг/ч)

ТИП	DN	Перепад давления (бар)
0,5	0,7	1	1,5	2	4,5	7	10	14
FLТ22G/ТW-4,5	80-100	15100	18100	22000	28000	31000	45000
FLТ22G/ТW-10	80-100	7800	8900	10000	12200	14200	20000	27500	32000
FLТ22G/ТW-14	80-100	3800	4600	5400	6200	7200	10000	13800	16200	19600

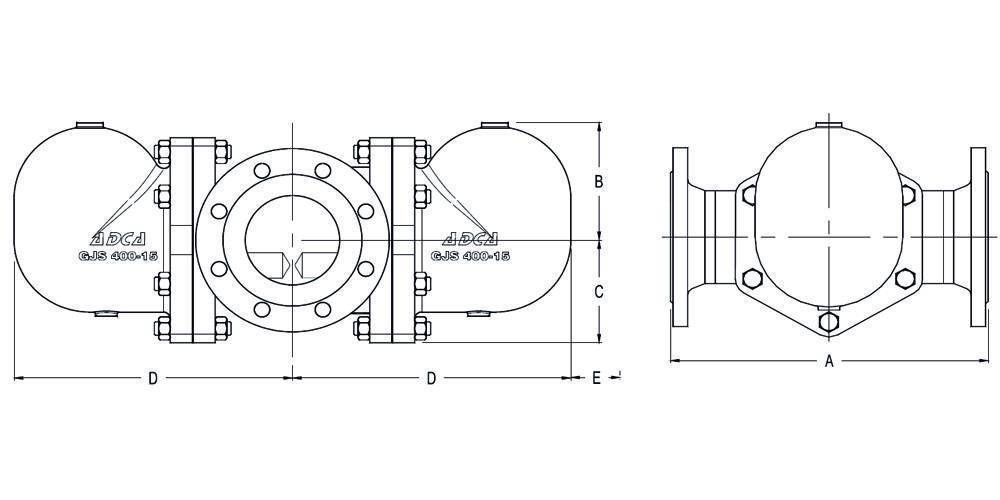

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)

DN	A	B	C	D	E	Масса, кг
80–3"	350	141	123	315	200	73
100–4"	350	141	123	315	200	71

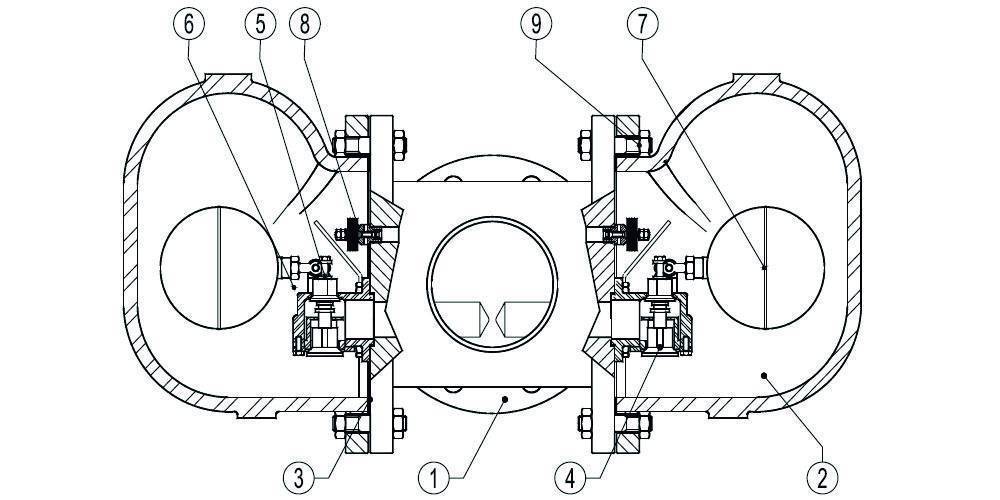

МАТЕРИАЛЫ

	Наименование	МАТЕРИАЛЫ
FLT22G/TW
1	Корпус	P250GH / 1.0460; P235GH / 1.0305; S355J2G3 / 1.0570; S235JRG2/1.0038
2	Крышка	GJS-400–15 / 0.7040
3	*Прокладка	Графит
4	*Седло	CF8 / 1.4308
5	*Диск	AISI420 / 1.4021
6	*Рычаг	AISI304 / 1.4301
7	*Поплавок	AISI304 / 1.4301
8	*Воздушный клапан	Нерж. сталь (Биметалл)
9	Болт	Сталь 8.8

*Поставляемые комплектующие.

ПАРАМЕТРЫ

ФЛАНЦЫ PN 16 / ANSI 150 *	ТЕМПЕРАТУРА
ДАВЛЕНИЕ
14,8 бар	100 °C
14 бар	150 °C
13,3 бар	200 °C
12,1 бар	250 °C

PMO -Макс. рабочее давление 14 бар. ТMO – Макс. Рабочая температура 198 °C * В соотв. с EN1092–1:2007
