Кран шаровый SAFI

Описание

Компания SAFI — французский производитель трубопроводной арматуры из полимерных материалов. Изделия предназначены для работы в химической, фармацевтической, лесохимической, лесоперерабатывающей и горнодобывающей промышленностях, а также в тепловой и атомной энергетике. Компания предлагает полный ассортимент арматуры для проектов любой сложности. Разрабатывает, производит и реализует промышленную запорную арматуру из коррозионностойких термопластов: шаровые краны DN 15–150, PN 6–16, дисковые затворы DN 50–600, PN 1–10, обратные клапаны DN 15–450, PN 5–10, фильтры DN 15–200, PN 5–10 и мембранные клапаны DN 15–250, PN 2–10 из материалов, стойких к химически агрессивным, опасным и токсичным средам (PPH/PPATEX/GRPP, PVDF, PVC, PE, PA и др.).

Применение

• Химическая промышленность.
• Энергетика.
• Добыча полезных ископаемых.
• Сельское хозяйство.
• Лесохимическая и лесообрабатывающая промышленность.

Материалы

SAFI использует в производстве термопласты высшего качества, рассчитанные на самые сложные условия эксплуатации.

Армированный стекловолокном полипропилен (GRPP) — один из самых широко применяемых SAFI материалов. Этот полипропилен на 20 % состоит из волокон химически стойкого боросиликатного стекла типа «C». Он обладает отличной механической стойкостью, высокой стабильностью размеров, легко обрабатывается и выдерживает температуры –10...+100 °C.

Полипропилен (PP) — частично кристаллизованный термопласт, относящийся к группе полиолефинов. Благодаря хорошим механическим и химическим свойствам, он стал одним из самых распространенных материалов для изготовления пластмассовой запорной арматуры. Полипропилены делятся на три больших семейства:

• тип 1: PPH (гомополимеры);
• тип 2: PPB (блок сополимеры);
• тип 3: PPR (случайные сополимеры).

В производстве арматуры SAFI использует только полипропилен первого типа. Полипропилен отличается высокой термической стабильностью (в частности, в сравнении с UPVC) 0...+90 °C и ударопрочностью. Отсутствие поляризации придает ему высокую химическую стойкость. Он выдерживает воздействие солей, кислот, щелочей и разнообразных органических растворителей. Полипропилен нетоксичен и легко сваривается.

Антистатический полипропилен (PP-ATEX) — этот материал на 20 % состоит из углеродного волокна. Его удельное поверхностное сопротивление (105 ?) в сравнении с обычным полипропиленом (минимум 1017 ?) позволяет ему лучше проводить электричество, сохраняя все другие свойства. Он применяется во взрывоопасных зонах, в которых обязательными являются антистатические свойства материалов. Благодаря этому целая гамма продукции SAFI удовлетворяет требованиям AТEX для зон 1 и 2.

Поливинилиденфторид «PolyVinyliDeneFluuoride» (PVDF) — представляет собой полимер фторида винилдиена. Это термопласт, отличающийся высокой сопротивляемостью. Как и другие фторполимеры, он выдерживает колебания температуры –20...+120 °C, воздействие ультрафиолета и самых едких химических веществ. PVDF — гомополимер без добавок, он нетоксичен, изделия из него имеют идеально гладкую поверхность, что затрудняет развитие микроорганизмов. Поэтому изделия из PVDF широко применяются в пищевой промышленности, при строительстве водопроводов, изготовлении лекарств и полупроводников, хотя основное применение этого материала, благодаря высоким антикоррозийным свойствам, относится к химии. SAFI применяет высококристаллизованный сорт PVDF с отличной механической прочностью и долговременной стабильностью при высоких температурах.

Этот материал, кроме того, не пузырится во влажной хлорсодержащей атмосфере. Основные преимущества PVDF

• высокая химическая стойкость;
• термостойкость в широком диапазоне температур;
• сопротивление абразивному воздействию;
• стабильность при высоких температурах;
• простота сварки;
• сопротивление УФ излучению;.
• высокое качество поверхности.

Непластифицированный поливинилхлорид (UPVC) — один из самых старых и распространенных в промышленности и быту термопластов. Этот аморфный термопласт не взаимодействует с влагой и отличается отличной устойчивостью размеров при нормальной температуре окружающей среды. Высокая химическая стойкость при умеренных температурах (0...+60 °C) и низкая стоимость обеспечили этому материалу широкое применение в запорной арматуре и трубопроводах.

Материал легко склеивается и сваривается, но слабо сопротивляется ударам и УФ излучению, что во многих случаях ограничивает его применение.

То же относится к термостойкости, поэтому ему предпочитают перхлорвинил (CPVC), который помимо более высокой плотности обладает высокой термостойкостью (приблизительно до +90 °C). Тем не менее присутствие хлора в UPVC вызывает все больше возражений, поэтому он часто заменяется на АБС-пластик (ABS) или полипропилен (PP).

Стандарты соединений

Внутренняя газовая резьба ISO 7. Охватывающий патрубок для сварки (раструбный) DIN16962. Охватывающий патрубок для склейки DIN8063.

Фланцы

• DIN GN согласно EN 10921;
• ANSI B16.5 150 lbc;
• BS 10 класс D.

Механизм управления

Рукоятки из коррозионностойкого термопласта с обработкой от УФ излучения. В качестве опции предлагаются блокирующиеся и запирающиеся на замок рукоятки. На некоторых моделях арматуры есть фланцы для установки привода или редуктора по стандарту ISO 5211.

Габаритные размеры

В соответствии с EN558 1 серия 1 (кроме шаровых кранов 3307 и фильтров 4610, 4620 и 4630).

Маркировка*

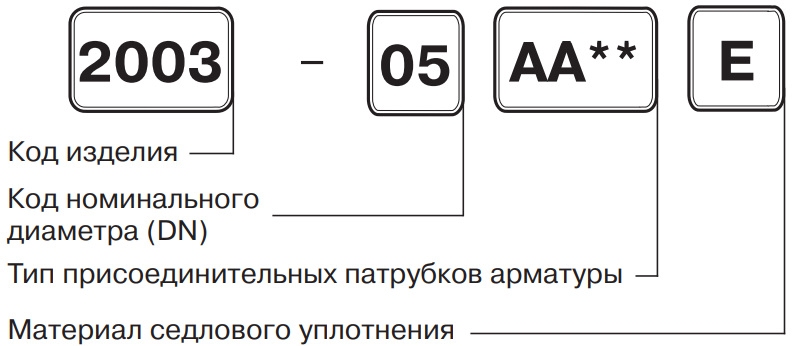

Код типов присоединения и диаметров арматуры

Вид патрубка	Код обознач. патрубка	Тип присоединения	Код DN	DN, (мм)
	A	резьба BSP (внутренняя), EPDM	0	15
	B	для клеевого соединения, ПВХ, PTFE, DIN	4	20
	C	для полимерной сварки, FKM, DIN,	2	25
	D	патрубок для шланга	3	32
	F	фланец DIN	4	40
G	фланец ANSI	5	50
H	фланец BS	6	65
	I	для полимерной сварки встык	7	80
	J	резьба BSP (внешняя)	8	100
	K	резьба NPT (внутренняя)	9	125
	L	для клеевого соединения, ПВХ, BS	10	150
M	для полимерной сварки, BS	11	200
N	для клеевого соединения, ABS, BS	12	250
	P	для клеевого соеднения, ABS, DIN	13	300
	Q	под эксцентриковый зажим	14	350
	U	для полимерной сварки, HDPE, DIN	15	400
	W	без соединительных патрубков	16	450
	x	без соединительных патрубков, под муфтовое соединение	17	500
	Y	для полимерной сварки встык и электросварки, HDPE	18	600
	Z	для сварки враструб

Код материалов уплотнения и мембран

* Данная система маркировки не распространяется на межфланцевые обратные клапаны и фильтры, которые имеют индивидуальную маркировку.
** Количество букв зависит от типа арматуры (двух-, трех-, четырехходовая).
*** На некоторых моделях арматуры материал уплотнений FFKM/FEP может обозначаться одной буквой P.

Примечание

Некоторые коды изделия изменяются при наличии привода. Коды указаны в примечаниях

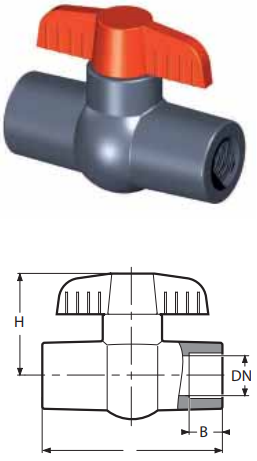

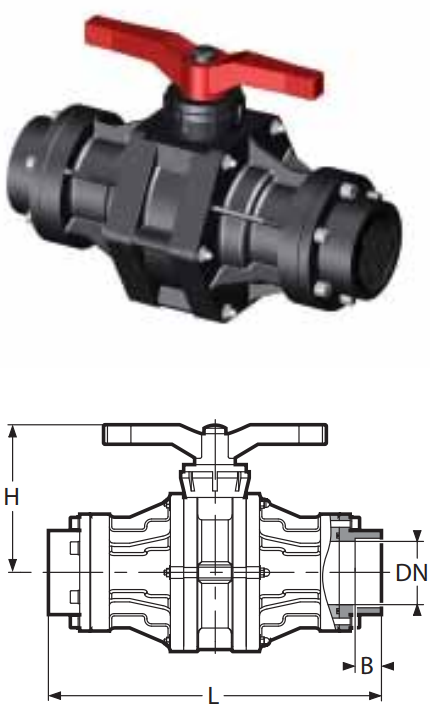

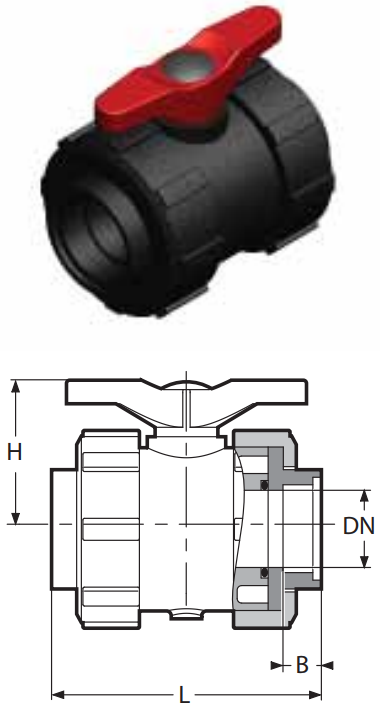

Шаровый кран 3150 разборное соединение, муфта для полимерной сварки (стандарт DIN), материал — PPH

Другие присоединения

DN	Муфта с внутренней трубной цилиндрической резьбой BSP (А)	Патрубок для полимерной сварки встык (I)
	L	H	B		L	H
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)
15	3150-00AAE/V	112	48	21	3150-00IIE/V	163	48
20	3150-01AAE/V	122	62	24	3150-01IIE/V	168	59
25	3150-02AAE/V	140	66	27	3150-02IIE/V	172	66
40	3150-04AAE/V	178	83	32,5	3150-04IIE/V	191	80
50	3150-05AAE/V	200	94	35	3150-05IIE/V	210	94
65	3150-06AAE/V	225	147	42	3150-06IIE/V	219	147
80	3150-07AAE/V	270	163	46,5	3150-07IIE/V	313	163
100	3150-08AAE/V	323	170	54	3150-08IIE/V	400	170

• Возможно оснащение крана пневмо-, электроприводом, редуктором.

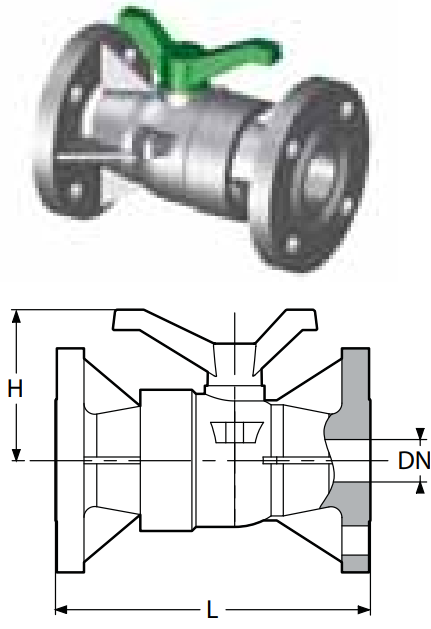

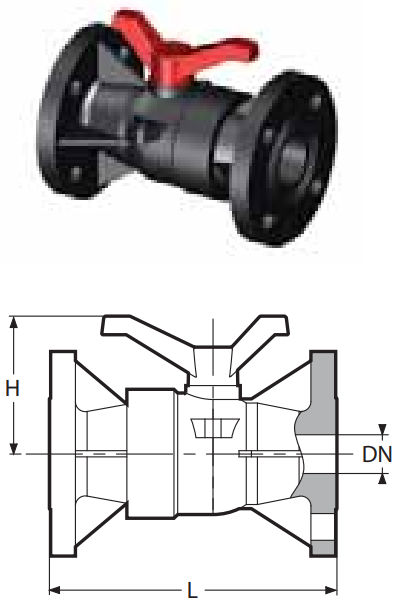

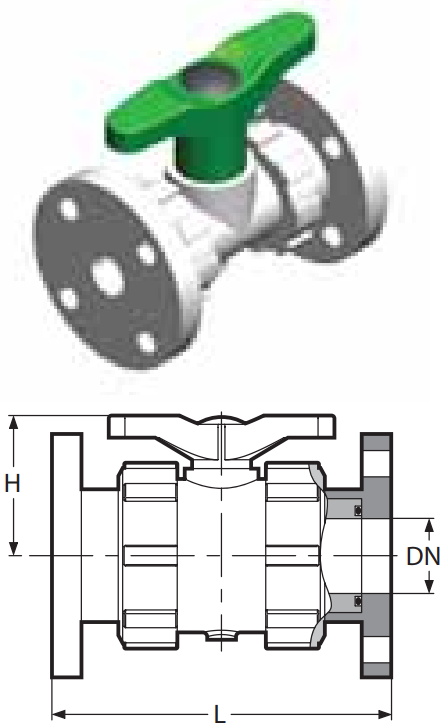

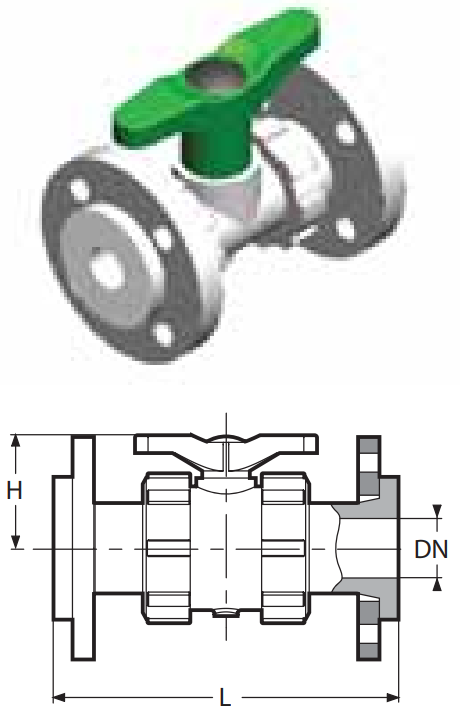

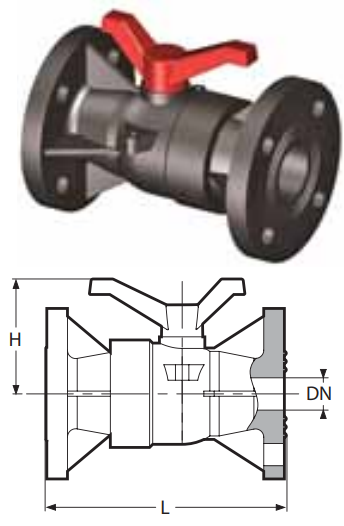

Шаровый кран 2091 с фланцами DIN, материал — PP-ATEX

• DN 15–50 — предлагается по стандарту ANSI. Морской сертификат.
• DN 25–50 — предлагается по стандартам ANSI и BS. Соответствует ISO 15848 (FKM), морской сертификат.
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

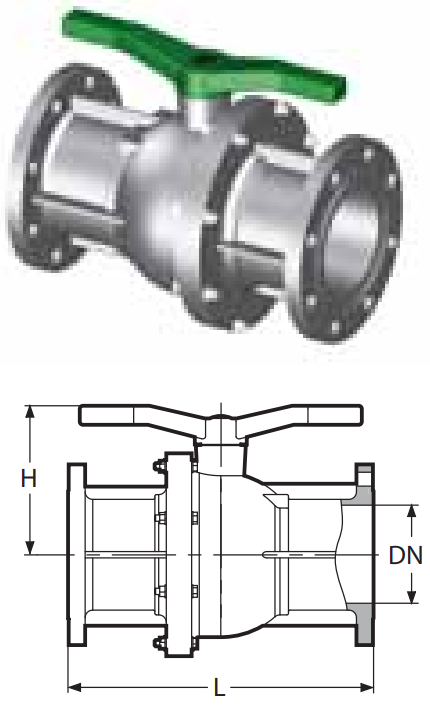

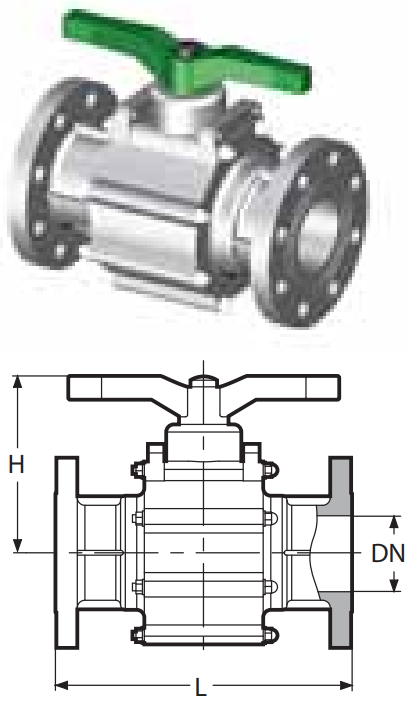

Шаровый трехсекционный кран 2091 с фланцами DIN, материал — PP-ATEX

• Предлагается по стандарту ANSI.
• Морской сертификат
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

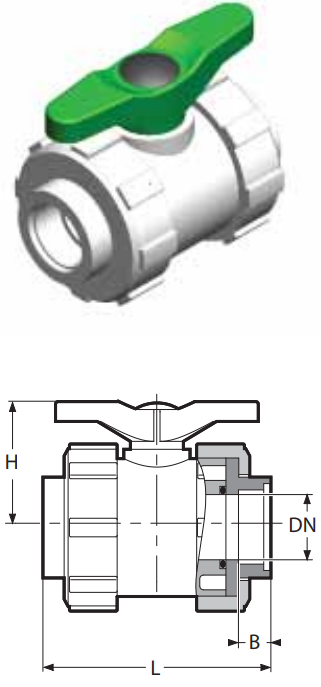

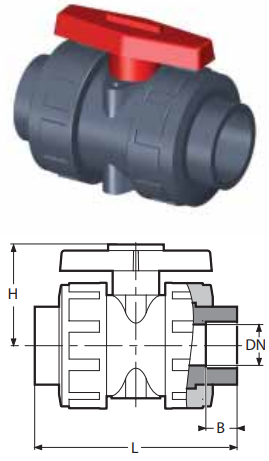

Шаровый кран 3101, разборное соединение, муфта PVC для клеевого соединения (стандарт DIN), материал — UPVC

Другие присоединения

DN	Муфта с внутренней трубной цилиндрической резьбой BSP (А)
	L	H	B
(мм)	(мм)	(мм)	(мм)
10	3101-99AAE/V	115	48	22,5
15	3101-00AAE/V	115	51	22,5
20	3101-01AAE/V	127	62	25,5
25	3101-02AAE/V	145	69	29
23	3101-03AAE/V	183	85	35
40	3101-04AAE/V	183	85	36
50	3101-05AAE/V	203	98	38
65	3101-06AAE/V	230	142	45
80	3101-07AAE/V	272	165	48,5
100	3101-08AAE/V	327	170	53,5

• Возможно оснащение крана пневмо-, электроприводом, редуктором

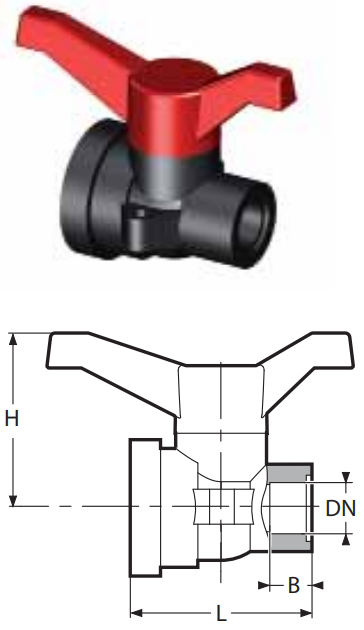

Шаровый кран 3001, муфта с внутренней трубной цилиндрической резьбой BSP, материал — UPVC

Шаровый кран 3111, разборное соединение, муфта PVC для клеевого соединения (стандарт DIN), материал — CPVC

Другие присоединения

DN	Муфта с внутренней трубной цилиндрической резьбой BSP (А)	PN
	L	H	B
(мм)	(мм)	(мм)	(мм)	(МПа)
10	3111-99AAE/V	115	48	22,5	1,0
15	3111-00AAE/V	115	51	22,5	1,0
20	3111-01AAE/V	127	62	25,5	1,0
25	3111-02AAE/V	145	69	29	1,0
32	3111-03AAE/V	183	85	35	1,0
40	3111-04AAE/V	183	85	36	1,0
50	3111-05AAE/V	203	98	38	1,0
65	3111-06AAE/V	230	142	45	1,0
80	3111-07AAE/V	272	165	48,5	1,0
100	3111-08AAE/V	327	170	53,5	1,0

• Возможно оснащение крана пневмо-, электроприводом, редуктором.

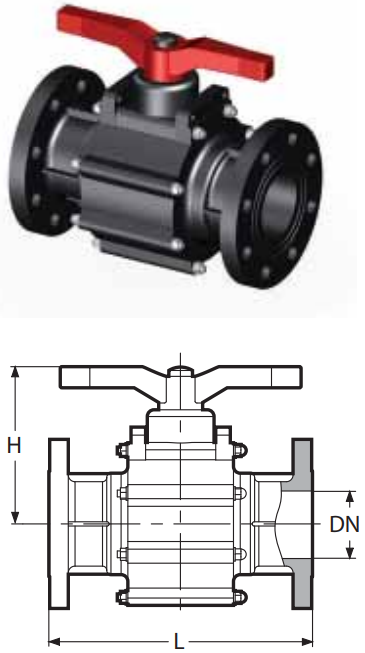

Шаровый кран 2014 с фланцами DIN с металлическими вставками, материал — GRPP

• DN 15–50 — предлагается по стандарту ANSI. Морской сертификат, санитарный сертификат (ACS) (EPDM)
• DN 25–50 — предлагается по стандартам ANSI и BS. Стандарт TA-Luft VDI 2440 /ISO 15848 (FKM), морской сертификат, санитарный сертификат (ACS) (EPDM)
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

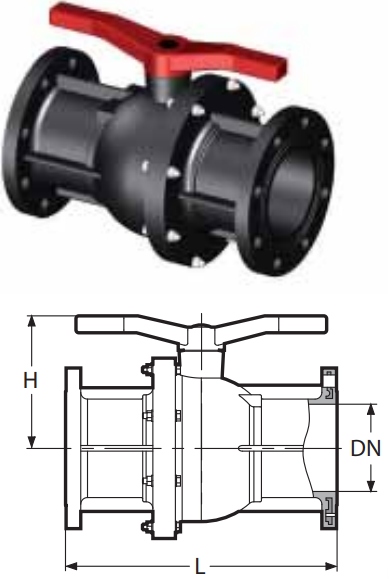

Шаровый трехсекционный кран 1003 с фланцами DIN, материал — GRPP

• Предлагается по стандарту ANSI.
• Стандарт TA-Luft VDI 2440 / ISO 15848 (FKM), морской сертификат, санитарный сертификат (ACS) (EPDM).
• Выпускается с уплотнениями из пищевого EPDM в соответствии с регламентом ЕС 10/2011 относительно материалов и изделий из пластмасс, предназначенных для контакта с пищевыми продуктами.
• Возможно оснащение крана пневмо-, электроприводом, редуктором.
• Фланцы с металлическими вставками на заказ.

Шаровый кран 2008 с фланцами DIN/ANSI с металлическими вставками, материал — GRPP

• Стандарт TA-Luft VDI 2440 / ISO 15848 (FKM), морской сертификат, санитарный сертификат (ACS) (EPDM).
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

Шаровый кран 2008, муфта с внутренней трубной цилиндрической резьбой BSP, материал — GRPP

• Морской сертификат, санитарный сертификат (ACS) (EPDM)
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

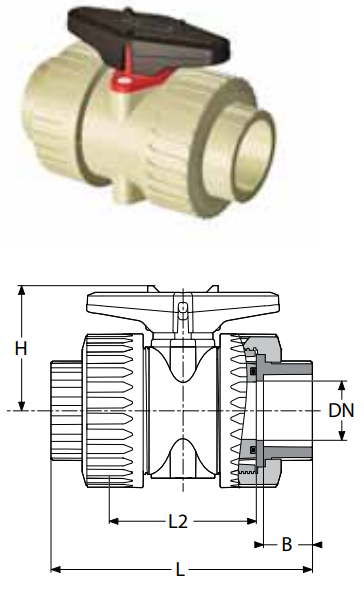

Шаровый кран 1003, разборное соединение, муфта с внутренней трубной цилиндрической резьбой BSP, материал — GRPP

* материал патрубков - ПЭВП (полиэтилен высокой плотности)

Другие присоединения

DN	Муфта PPH для полимерной сварки (стандарт DIN) (С)	Муфта ПЭВП для полимерной сварки (стандарт DIN) (U)	Без наконечника, с гайкой (X)
	L	H	B		L	H	B		L	H
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)
15	1003-00CCE/V/PP	123	75	17	1003-00CCE/V/PP	80	75	17	1003-00XXE/V/PP	80	75
20	1003-01CCE/V/PP	131	75	18	1003-01CCE/V/PP	80	75	18	1003-01XXE/V/PP	80	75
25	1003-02CCE/V/PP	129	78	20	1003-02CCE/V/PP	130	78	22	1003-02XXE/V/PP	80	78
30	1003-03CCE/V/PP	142	83	22	1003-03CCE/V/PP	150	83	26	1003-03XXE/V/PP	87	83
40	1003-04CCE/V/PP	161	89	25	1003-04CCE/V/PP	172	89	31	1003-04XXE/V/PP	100	89
50	1003-05CCE/V/PP	180	95	29,5	1003-05CCE/V/PP	193	95	37,5	1003-05XXE/V/PP	108	95

• Возможно оснащение крана пневмо-, электроприводом, редуктором.
• Если установлен пневмо-, электропривод, редуктор, код крана 1003 меняется.
• Морской сертификат, санитарный сертификат (ACS) (EPDM).
• Выпускается с уплотнениями из пищевого EPDM в соответствии с регламентом ЕС 10/2011 относительно материалов и изделий из пластмасс, предназначенных для контакта с пищевыми продуктами.

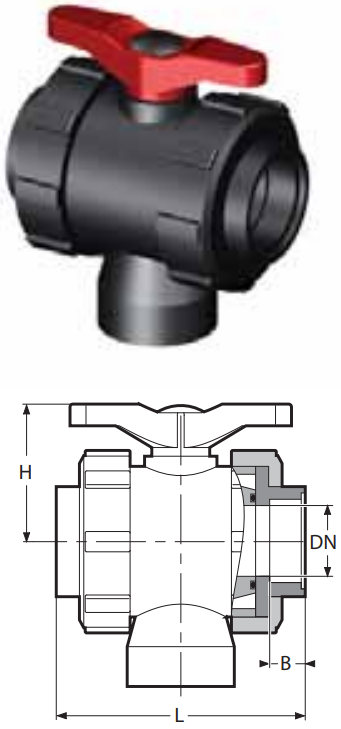

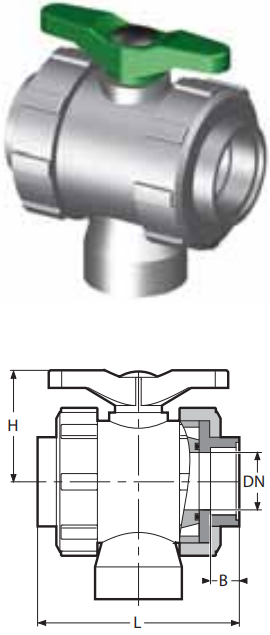

Шаровый трехсекционный кран 1003, муфта с внутренней трубной цилиндрической резьбой BSP, материал — GRPP

Другие присоединения

DN	Муфта PPH для полимерной сварки (стандарт DIN) (С)	Муфта ПЭВП для полимерной сварки (стандарт DIN) (U)
	L	H	B		L	H	B
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)
80	1003-33CCE/V/PP	430	180	50	1003-33UUE/V/PP	430	180	50

• Морской сертификат, санитарный сертификат (ACS) (EPDM)..
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

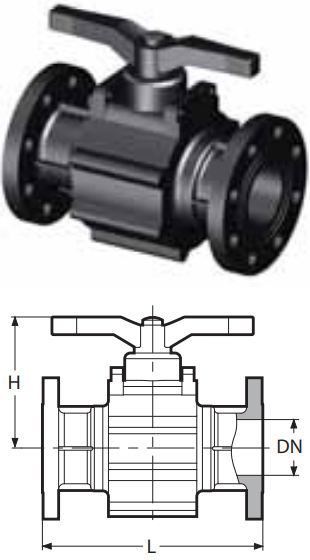

Шаровый кран 2029 с фланцами DIN, материал — PVDF

• DN 15–50 предлагается по стандарту ANSI. Морской сертификат.
• DN 25–50 предлагается по стандартам ANSI и BS. Соответствует TA-Luft VDI 2440 /ISO 15848 (FKM).
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

Шаровый трехсекционный кран 2027, с фланцами DIN, материал — PVDF

• Морской сертификат
• Возможно оснащение крана пневмо-, электроприводом, редуктором

Шаровый трехсекционный кран 2027, с фланцами DIN, материал — PVDF

• Предлагается по стандарту ANSI.
• Морской сертификат.
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

Шаровый трехсекционный кран 2027, разборное соединение, фланцы DIN, материал — PVDF

• Предлагается по стандартам ANSI и BS.
• Морской сертификат
• Возможно оснащение крана пневмо-, электроприводом, редуктором.

Шаровый кран 2027, разборное соединение, фланцы DIN, материал — PVDF

• Предлагается по стандарту ANSI.
• Фланцы из GRPP и уменьшенный проход
• Морской сертификат
• Возможно оснащение крана пневмо-, электроприводом, редуктором.
• Если установлен пневмо-, электропривод, редуктор, код крана 2027 меняется на 2028.

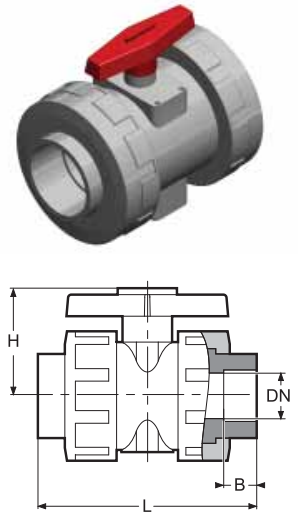

Шаровый кран 2027, разборное соединение, муфта с внутренней трубной цилиндрической резьбой BSP, материал — PVDF

Другие присоединения

DN	Муфта для полимерной сварки (стандарт DIN) (C)
	L	H	B
(мм)	(мм)	(мм)	(мм)
15	2027-00CCZ/PP	123	75	17
20	2027-01CCZ/PP	131	75	20
25	2027-02CCZ/PP	129	78	20
32	2027-03CCZ/PP	139	83	22
40	2027-04CCZ/PP	161	89	25
50	2027-05CCZ/PP	178	95	29,5

• Морской сертификат
• Возможно оснащение крана пневмо-, электроприводом, редуктором.
• Если установлен пневмо-, электропривод, редуктор, код крана 2027 меняется.

Шаровый кран 2003, разборное соединение, муфта с внутренней трубной цилиндрической резьбой BSP, материал — GRPP

Другие присоединения

• Возможно оснащение крана пневмо-, электроприводом, редуктором.
• Если установлен пневмо-, электропривод, редуктор, код крана 2003 меняется на 2023.
• Морской сертификат, санитарный сертификат (ACS) (EPDM).
• Выпускается с уплотнениями из пищевого EPDM в соответствии с регламентом ЕС 10/2011 относительно материалов и изделий из пластмасс, предназначенных для контакта с пищевыми продуктами.

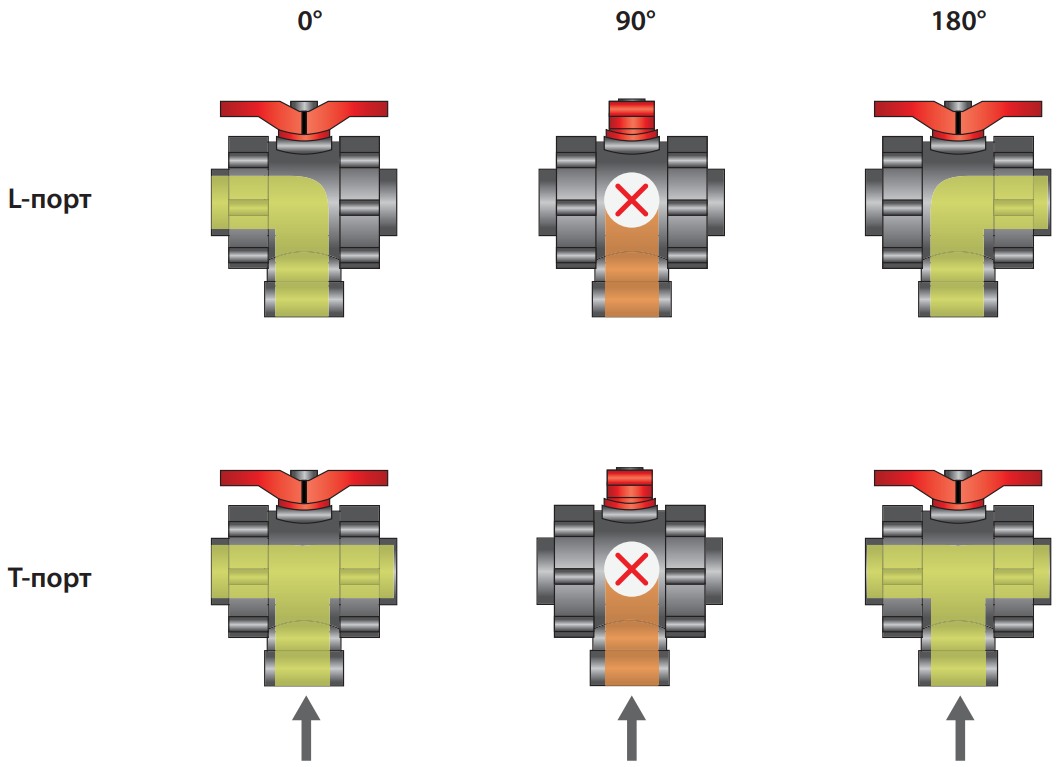

Положение рукоятки и конфигурация порта

Шаровый кран 2035, разборное соединение, муфта с внутренней трубной цилиндрической резьбой BSP, материал — PVDF

Другие присоединения

DN	Муфта для полимерной сварки (стандарт DIN) (C)
	L	H	B
(мм)	(мм)	(мм)	(мм)
15	2035-00ACCZ	122	75	17
20	2035-01ACCZ	130	75	20
25	2035-02ACCZ	129	78	20
32	2035-03ACCZ	139	83	22
40	2035-04ACCZ	161	89	25
50	2035-05ACCZ	178	95	29,5

• Морской сертификат.
• Возможно оснащение крана пневмо-, электроприводом, редуктором.
• Если пневмо-, электропривод, редуктор установлен, код крана 2035 меняется на 2034.

Специальные исполнения шаровых кранов

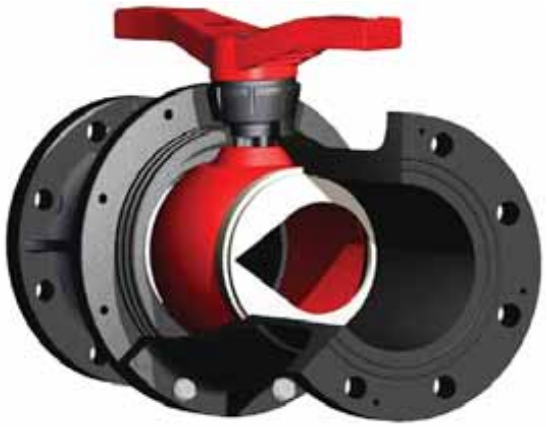

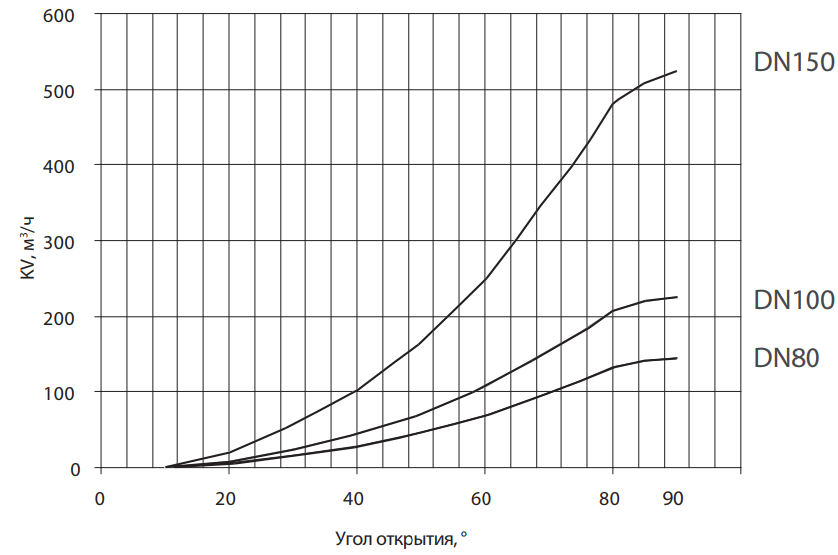

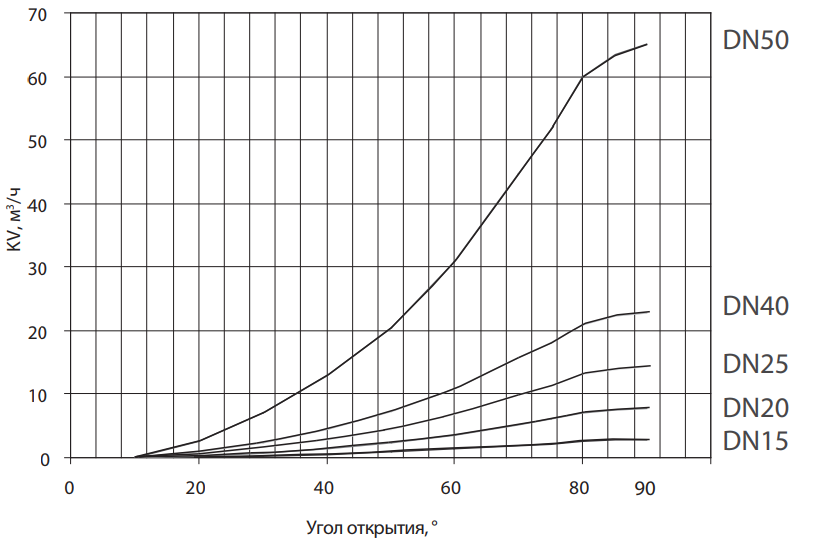

V-порт шара для регулирования расхода среды.

Для регулирования расхода агрессивной жидкой среды доступны шаровые краны с V-портом.

• Ta-Luft сертификат
• ATEX разрешение для опасных зон
• Исполнения по DIN / ANSI
• Возможно оснащение пневмо-, электроприводом, редуктором, позиционером*

* Для подбора оборудования обращайтесь к профильным инженерам Компании АДЛ.

V-порт, вид сбоку

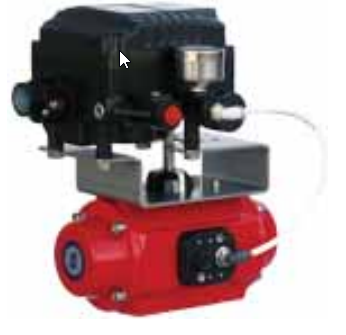

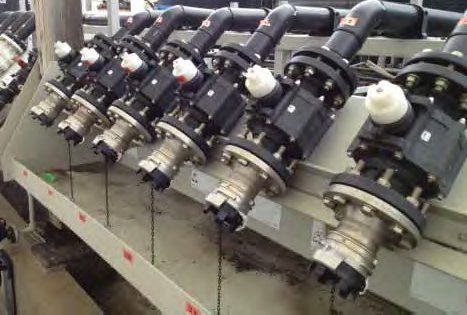

Автоматизация

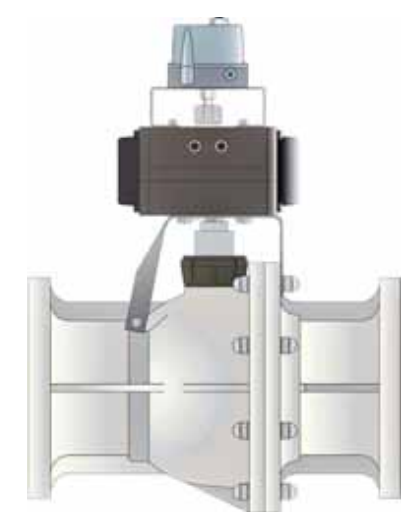

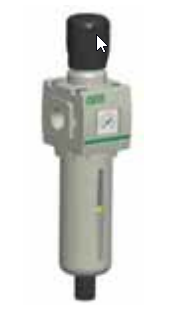

Установка электро/пневмоприводов и аксессуаров.

По специальному заказу запорная арматура Safi может быть снабжена сервоприводами с дополнительными аксессурами:

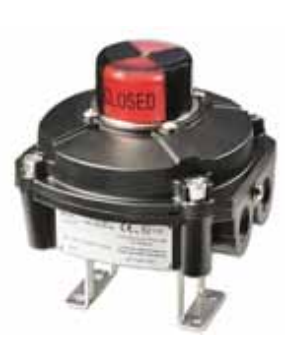

• концевыми выключателями
• ручными дублёрами
• электропневмопозиционерами

* Для подбора оборудования обращайтесь к профильным инженерам Компании АДЛ.
