Мембранный насос пневматический. Маркировка YAMADA

Мембранный пневматический насос YAMADA NDP 50

Мембранный пневматический насос YAMADA NDP 40

Назначение

Мембранный пневматический насос YAMADA NDP 40. Насос с корпусом из алюминия Насос с корпусом из полипропилена Рабочие характеристики Давление подаваемого воздуха 1,4–7 бар Максимальный объем одной дозы (с резиновой / тефлоновой мембранной) 2,74 / 1,40 л Максимальная скорость работы (с резиновой / тефлоновой мембранной) 148/270 ход/мин Максимальная производительность 380 л/мин Максимальное давление на нагнетании 7 бар Максимальная высота самовсасывания «всухую» 5,5 м Максимальная высота самовс...Подробнее

В зависимости от размера заказа предоставляются скидки

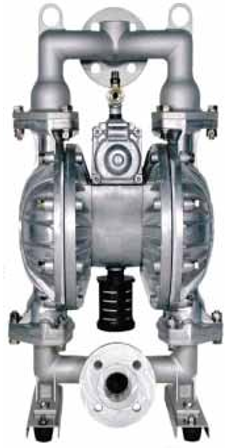

Насос с корпусом из алюминия

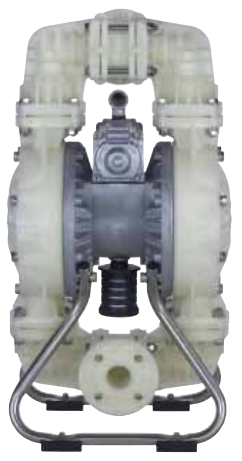

Насос с корпусом из полипропилена

Рабочие характеристики

Давление подаваемого воздуха	1,4–7 бар
Максимальный объем одной дозы (с резиновой / тефлоновой мембранной)	2,74 / 1,40 л
Максимальная скорость работы (с резиновой / тефлоновой мембранной)	148/270 ход/мин
Максимальная производительность	380 л/мин
Максимальное давление на нагнетании	7 бар
Максимальная высота самовсасывания «всухую»	5,5 м
Максимальная высота самовсасывания под заливом	9,2 м
Максимальный размер твердых частиц	7 мм
Максимальная вязкость перекачиваемой жидкости	30 000 сПз
Максимальный расход воздуха	210 нм3/ч
Максимальный уровень шума	82 дБ
Максимальная температура окружающей среды	70 °С

Внимание! Технические характеристики приведены для воды (вязкость 1 сПз)

Присоединения пневмопривода

Присоединение для сжатого воздуха	1/2", внутренняя резьба BSPT
Выход сжатого воздуха	1", внутренняя резьба BSPT

Максимальная температура перекачиваемой жидкости

Для насосов с корпусом из полипропилена максимальная температура перекачиваемой жидкости составляет 82 °C, независимо от материала мембраны. Для насосов с корпусом из металла или ПВДФ максимальная температура определяется материалом мембраны.

Типы присоединений

Полипропилен (PPG)	1,5", DN40, PN10
ПВДФ	1,5", DN40, PN10
Алюминий (ADC-12), фланцы	1,5", DN40, PN10
Алюминий (ADC-12), резьба	1,5", внутренняя резьба BSPT
Нержавеющая сталь, AISI 316 S.S., фланцы	1,5", DN40, PN10
Нержавеющая сталь, AISI 316 S.S., резьба	1,5", внутренняя резьба BSPT
Чугун	1,5", внутренняя резьба BSPT

Материал мембраны	Температура
Неопрен (CR)	82 °С
Нитрилкаучук (NBR)	82 °С
EPDM	100 °С
Тефлон (PTFE)	100 °С
Сантопрен (TPO)	100 °С
Хайтрел (TPEE)	120 °С
Витон (FPM)	120 °С

Технические особенности насосов серии NDP-40

На насосы серии NDP-40 в стандартном исполнении устанавливается алюминиевый пневмопривод. По заказу выполняется покрытие пневмопривода тефлоном, электролитическим никелевым напылением. На насосы из полипропилена, алюминия, чугуна и нержавеющей стали с мембраной из хайтрела устанавливаются шарики и кольцевые уплотнения из тефлона. На насосы из полипропилена, алюминия, чугуна и нержавеющей стали с мембраной из сантопрена устанавливаются шарики и кольцевые уплотнения из EPDM. На насосы из ПВДФ, с мембраной из сантопрена, хайтрела или тефлона устанавливаются шарики и кольцевые уплотнения из тефлона.

Присоединения пневмопривода

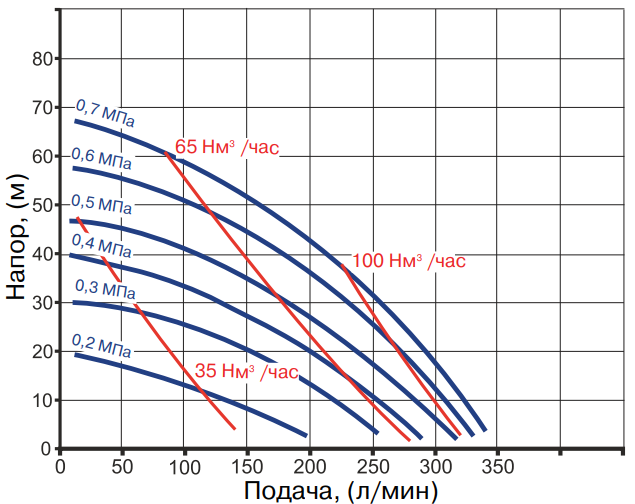

Для резиновой мембраны

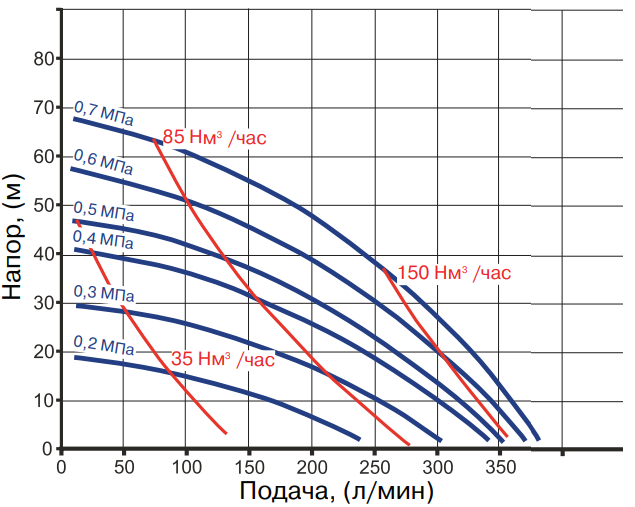

Для мембраны из тефлона

На насосы из ПВДФ, с мембраной из EPDM устанавливаются шарики и кольцевые уплотнения из EPDM.

На насосы из ПВДФ, с мембраной из витона устанавливаются шарики и кольцевые уплотнения из витона.

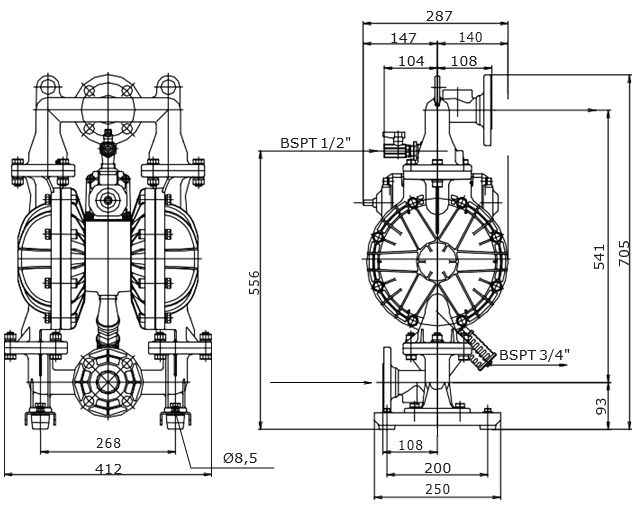

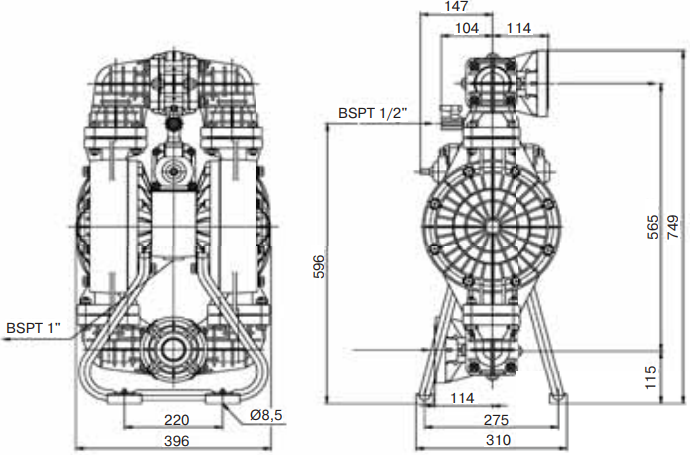

Габаритные размеры

Материал насоса	Ширина, (мм)	Высота, (мм)	Масса, (кг)	Масса с упаковкой, (кг)
Полипропилен	405	752	27	35,5
ПВДФ	405	752	32	40,5
Нержавеющая сталь, AISI 316 S.S.	411	705	43	51,5
Чугун	411	704	47	55,5
Алюминий	412	709	27	35,5

Внимание! По вопросам химической совместимости материалов обращайтесь к инженерам компании Академия Тепла.
