Перепускной клапан для воды CSA VSM

Перепускной клапан для воды и газов ГРАНРЕГ КАТ32

Перепускной клапан для воды и воздуха ГРАНРЕГ КАТ42

Назначение

Перепускной клапан для воды и воздуха ГРАНРЕГ КАТ42. Описание КАТ42 является регулятором давления “до себя” прямого действия с мембранным приводом. Клапан имеет металлическое седловое уплотнение и предназначен для воды, воздуха и негорючих газов. Технические характеристики Присоединение резьба G1/2 - 1 1/4 фланцы DN15-32 мм сварка DN 15-32 мм Условное давление РN1,6 МПа, РN2,5 МПа Рабочая температура вода: до 150 ºС воздух: до 80 ºС Входное давление 0,01 – 0,4 МПа (3 диапазона) Величина Kvs 3,6 – 10,0 м3/час Допустимая протечка...Подробнее

В зависимости от размера заказа предоставляются скидки

Описание

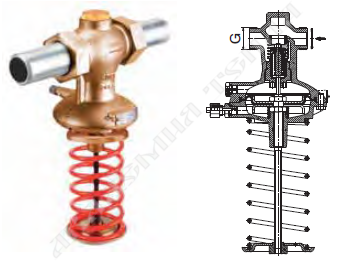

КАТ42 является регулятором давления “до себя” прямого действия с мембранным приводом. Клапан имеет металлическое седловое уплотнение и предназначен для воды, воздуха и негорючих газов.

Технические характеристики

Присоединение	резьба G1/2 - 1 1/4 фланцы DN15-32 мм сварка DN 15-32 мм
Условное давление	РN1,6 МПа, РN2,5 МПа
Рабочая температура	вода: до 150 ºС воздух: до 80 ºС
Входное давление	0,01 – 0,4 МПа (3 диапазона)
Величина Kvs	3,6 – 10,0 м3/час
Допустимая протечка по седлу	VI класс согласно PN-EN 60534-4

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)	15	20	25	32
Kvs, (м3/ч)	3,6	5	7,2	10

Диапазоны рабочих давлений, (МПа)

0,01-0,1

0,01-0,2

0,02-0,4

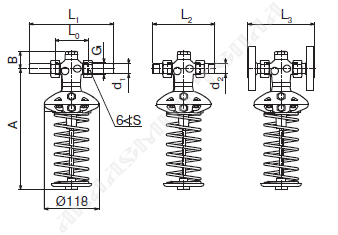

Размеры, (мм)

Размер	DN
15	20	25	32
Присоединительный диаметр корпуса G	G 3/4	G1	G1 1/4	G1 3/4
Наружный диаметр трубы d1, (мм)	21,3	26,9	33,7	42,4
Наружный диаметр присоединения d2, (мм)	R 1/2	R 3/4	R 1	R 1 1/4
Размер ключа S	32	41	50	60
Установочная длина	L0,(мм)	70	75	80	105
L1,(мм)	184	199	224	269
L2,(мм)	136	151	164	195
L3,(мм)	130	150	160	180
Высота	A,(мм)	273	273	273	288
B,(мм)	36	36	38	49

Материалы

№	Название	Материал
1	Корпус клапана	Высокопрочный чугун EN-GJS-400-18LT
2	Крышка	Высокопрочный чугун EN-GJS-400-18LT
3	Седло	Нержавеющая сталь 1.4571
4	Плунжер	Латунь CuZn39Pb3
5	Шток	Нержавеющая сталь 1.4571
6	Втулки	Сталь+PTFE
7	Внутренние пружины	Пружинная нержавеющая сталь 12R10
8	Регулирующая пружина	Пружинная сталь
9	Мембрана	EPDM+полиэстровая ткань
10	Уплотнение	EPDM

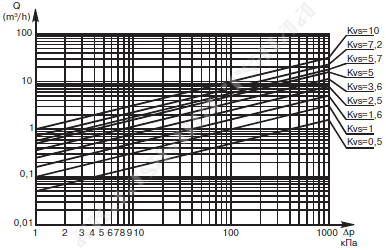

График расходов для воды

Импульсная трубка

Для работы клапана требуется импульсная трубка (6х1 мм), присоединенная на расстоянии 10хDN перед клапаном. Входит в комплект поставки.

Пример маркировки

ГРАНРЕГ КАТ42-02-01-020-16-СС

Производитель:

Прогрессивные решения

Метки: Перепускной клапан для воды и воздуха ГРАНРЕГ КАТ42
