Назначение

Перепускной клапан для воды, жидкостей и газов MANKENBERG UV5.1. Примение: для жидкостей и газов температурой до 130 °C Описание UV5.1 является регулятором давления «до себя» пря мого действия с мембранным приводом. Клапан изго товлен из нержавеющей стали, имеет мягкое седловое уплотнение. Для токсичных или опасных сред возможно исполне ние с уплотнением по настроечному винту и дренажным отверстием. Коэффициент пропускной способности Kvs, (м3/ч) DN, (мм) 15 20 25 32 40 50 Kvs, (м3/ч) 3,5 3,5 4 22 22 22 Диапазоны входного давления, (МПа)/ Услов...Подробнее

В зависимости от размера заказа предоставляются скидки

Примение:

для жидкостей и газов температурой до 130 °C

Описание

UV5.1 является регулятором давления «до себя» пря мого действия с мембранным приводом. Клапан изго товлен из нержавеющей стали, имеет мягкое седловое уплотнение.
Для токсичных или опасных сред возможно исполне ние с уплотнением по настроечному винту и дренажным отверстием.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)	15	20	25	32	40	50
Kvs, (м3/ч)	3,5	3,5	4	22	22	22

Диапазоны входного давления, (МПа)/ Условное давление, (МПа) (табл.1)

Диапазон, (МПа)	Условное давление, (МПа)
0,6 – 1,2	PN 1,6
0,4 – 0,8	PN 1,6
0,2 – 0,5	PN 1,0
0,08 – 0,25	PN 0,6
0,03 – 0,11	PN 0,25
0,01 – 0,05	PN 0,1
0,002 – 0,012	PN 0,1

Материалы

Корпус	Нержавеющая сталь
Седловое уплотнение	EPDM
Мембрана	EPDM

Размеры, (мм)

Диапазон, (МПа)	Размер	DN, (мм)
15	20	25	32	40	50
Все диапазоны	A	90	90	136	130	145	185
A1	200	200	200	180	200	230
B	40	40	40	110	110	110
0,08 – 1,2	C	205	205	205	218	218	218
D	138	138	138	138	138	138
0,03 – 0,11	C	270	270	270	285	285	285
D	200	200	200	200	200	200
0,01 – 0,05	C	270	270	270	285	285	285
D	264	264	264	264	264	264
0,002 – 0,012	C	270	270	270	285	285	285
D	360	360	360	360	360	360

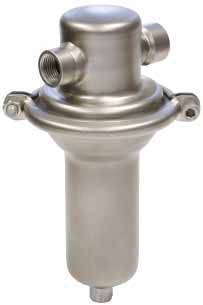

UV51

Масса, (кг)

Диапазон, (МПа)	Резьба	Фланцы
G1/2 – 1	G11/2 – 2	DN15 – 25	DN32 – 50
0,08 – 1,2	2,5	4	3,5	6
0,03 – 0,11	5,5	7	6,5	9
0,01 – 0,05	6,5	8	7,5	10
0,002 – 0,012	13	14,4	14	16,4

Импульсная трубка

Для работы клапана не требуется импульсная трубка.

Опции

• Исполнение с уплотнением по настроечному винту и дренажным отверстием G1/8
• Различные материалы мембраны и седлового уплот нения
• DN65 – 100
• Специальные исполнения по запросу

Пример маркировки

MANKENBERG UV5.1 F 25 *16ST 4E -12EV
