Перепускной клапан гигиеническое исполнение MANKENBERG UV3.8

Назначение

Перепускной клапан гигиеническое исполнение MANKENBERG UV3.8. Применение для жидкостей и газов температурой до 180 °C Описание UV3.8 является регулятором давления «до себя» прямого действия с мембранным (UV3.8M) или поршневым (UV3.8K) приводом. Основная область применения клапана – пищевая и фармацевтическая промышленность. Покрытие мембраны PTFE (Teflon) хорошо подходит для пищевых сред, а также позволяет использовать клапан для пара температурой до 150 °C. Клапан имеет металлическое седловое уплотнение (мягкое уплотнение по запросу). Все элементы кла...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

для жидкостей и газов температурой до 180 °C

066

Описание
UV3.8 является регулятором давления «до себя» прямого действия с мембранным (UV3.8M) или поршневым (UV3.8K) приводом. Основная область применения клапана – пищевая и фармацевтическая промышленность. Покрытие мембраны PTFE (Teflon) хорошо подходит для пищевых сред, а также позволяет использовать клапан для пара температурой до 150 °C. Клапан имеет металлическое седловое уплотнение (мягкое уплотнение по запросу).
Все элементы клапана изготовлены из нержавеющей стали и имеют высокую коррозионную стойкость. Клапан не имеет застойных зон и может промываться без демонтажа с трубопровода: CIP, SIP. Возможна механическая и электрополировка внутренних и внешних поверхностей клапана (шероховатость поверхностей до Ra 0,2 мкм).
Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.

Коэффициент пропускной способности Kvs, (м3/ч)
Ду, (мм)	15	20	25	32	40	50	65	80	100
G	1/2	3/4	1	1 1/4	1 1/2	2	-	-	-
Kvs, (м3/ч)	3,5	3,5	3,5	5,5	5,5	5,5	по запросу

Диапазоны входного давления, (бар) Условное давление, (бар)
Тип	Диапазон, (бар)	Условное давление, (бар)
UV3.8K	8 – 16	Ру16
UV3.8M	4 – 10	Ру16
2 – 5	Ру10
0,8 – 2,5	Ру6

Материалы
Корпус	Нержавеющая сталь
Седловое уплотнение	EPDM/PTFE

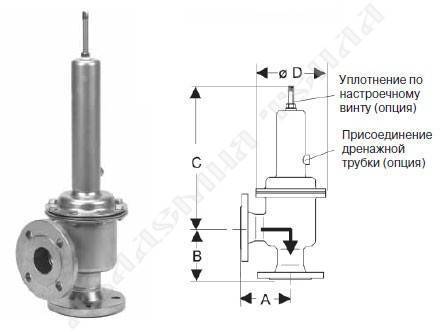

Размеры, (мм)
	Фланцы
Ду25	Ду32	Ду40	Ду50
A	100	105	115	125
D	100	105	115	125
C	500	500	500	500
D	175	175	175	175
	Резьба
G1	G1 1/4	G1 1/2	G2
A	80	80	80	80
D	80	80	80	80
C	500	500	500	500
D	175	175	175	175

Масса, (кг)
Фланцы
Ду25	Ду32	Ду40	Ду50	Ду65	Ду80	Ду100
10,2	11,5	12	13,5	16	17	18
Резьба
G1	G1 1/4	G1 1/2	G2
8,5	8,8	9	9,4

Опции
• Исполнение c уплотнением по настроечному винту и дренажным отверстием)
• Механическая и электрополировка внутренних и внешних поверхностей клапана (шероховатость поверхностей до Ra 0,2 мкм)
• Различные материалы мембраны и седла (в т.ч. стеллит)
• Различные типы присоединения (Tri-clamp и т.д.)
• Специальные исполнения по запросу

Примеры маркировки
MANKENBERG UV3.8 1 *16ST 3,5E -5YV
