КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ FLT22S – из углеродистой стали / FLT22SS – из нержавеющей стали
ОПИСАНИЕ
FLT22 поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установке на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании,сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.
ОСНОВНЫЕ СВОЙСТВА
Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузки и перепада давления.
| ПРИМЕНЕНИЕ | Насыщенный и перегретый пар |
| ИСПОЛНЕНИЯ | FLT 22S – Углеродистая сталь FLT22SS – Нержавеющая сталь |
| ТИПОРАЗМЕРЫ | DN 11/2"–2"; DN 40 – DN 50 Внутренняя резьба Фланцы по EN 1092-1 PN 40 или ANSI |
| ПРИСОЕДИНЕНИЕ | По умолчанию на горизонтальном трубопроводе справа налево (R-L). |
| УСТАНОВКА | Под заказ возможна поставка: направление слева направо (L-R) или вертикально сверху вниз (V). |
МАКС. ПЕРЕПАД ДАВЛЕНИЯ
FLT22S-4,5 4,5 бар
FLT22S-10 10 бар
FLT22S-14 14 бар
FLT22S-21 21 бар
Примечание: те же параметры для типа FLT22SS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| FLT22S | FLT22SS | ТЕМПЕРАТУРА | ||
| Фланцы PN 25 / ANSI 300 * | Фланцы ANSI 150 ** | Фланцы PN 25 / ANSI 300 * | Фланцы ANSI 150 ** | |
| ДАВЛЕНИЕ | ДАВЛЕНИЕ | ДАВЛЕНИЕ | ДАВЛЕНИЕ | |
| 23,2 бар | 15,4 бар | 21,5 бар | 15,7 бар | 100 °C |
| 20,8 бар | 13,8 бар | 17,5 бар | 13,2 бар | 200 °C |
| 19 бар | 12,1 бар | 16,3 бар | 12 бар | 250 °C |
| 17,2 бар | 10,2 бар | 15,1 бар | 10,2 бар | 300 °C |
PMO – Макс.рабочее давление 21 бар; TMO – Макс. Рабочая температура 250 °C * В соотв. с EN1092–1:2007; ** В соотв. с EN1759–1:2004
Параметры PN25 или ниже, в зав-ти от типа присоединения. Резьбовое присоединение PN25.
РАСХОД, (кг/ч)
| ТИП | DN | Перепад давления, (бар) | |||||||||||
| 0,5 | 0,7 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | ||
| FLT22S-4,5 | 40-11/2" | 2400 | 2800 | 3400 | 3900 | 4500 | 7300 |
|
|
|
|
|
|
| FLT22S-10 | 40-11/2" | 1500 | 1750 | 2000 | 2600 | 3000 | 4000 | 5400 | 6200 |
|
|
|
|
| FLT22S-14 | 40-11/2" | 950 | 1100 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 |
|
|
| FLT22S-21 | 40-11/2" | 950 | 1100 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 | 5000 | 5600 |
| FLT22S-4,5 | 50-2" | 7550 | 9050 | 11000 | 14000 | 15500 | 22500 |
|
|
|
|
|
|
| FLT22S-10 | 50-2" | 3900 | 4450 | 5000 | 6100 | 7100 | 10000 | 13750 | 16000 |
|
|
|
|
| FLT22S-14 | 50-2" | 1900 | 2300 | 2700 | 3100 | 3600 | 5000 | 6900 | 8100 | 9000 | 9800 |
|
|
| FLT22S-21 | 50-2" | 1900 | 2300 | 2700 | 3100 | 3600 | 5000 | 6900 | 8100 | 9000 | 9800 | 10000 | 12050 |

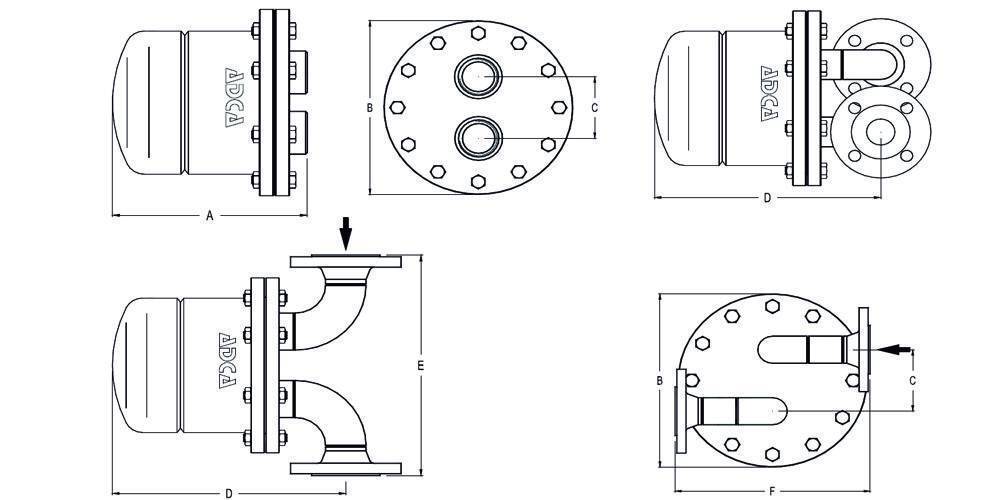

ТИПОРАЗМЕРЫ (мм)
| Резьба (р/р) | Фланцы (ф/ф) EN 1092–1 | Фланцы ANSI B16.5 Cl.150 lbs | Фланцы B16.5 Cl.300 lbs | |||||||||||||
| DN | A | B | C | Масса, кг | D | E | F | Масса, кг | D | E | F | Масса, кг | D | E | F | Масса, кг |
| 40–11/2" | 290 | 310 | 110 | 41 | 355 | 320 | 320 | 43 | 355 | 320 | 320 | 47 | 355 | 320 | 320 | 50 |
| 50–2" | 290 | 310 | 110 | 42 | 355 | 360 | 320 | 45 | 355 | 390 | 350 | 50 | 355 | 403 | 365 | 52 |

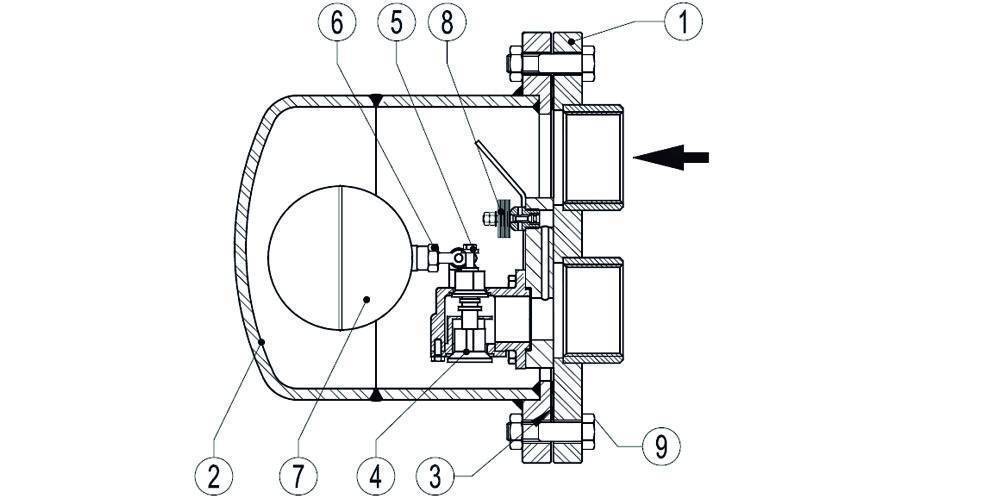

МАТЕРИАЛЫ
|
| НАИМЕНОВАНИЕ | МАТЕРИАЛ | МАТЕРИАЛ |
| FLT22S | FLT22SS | ||
| 1 | Корпус | P250GH / 1.0460; P235GH / 1.0305; | AI3I316 / 1.4401; AI3I304 / 1.4301 |
| 2 | Крышка | P235GH / 1.0305; P265GH / 1.0425; | AI3I316 / 1.4401; AI3I304 / 1.4301 |
| 3 | *Прокладка | Графит | Графит |
| 4 | *Седло | CЕ8 / 1.4308 | CЕ8 / 1.4308 |
| 5 | *Диск | AI3I420 / 1.4021 | AI3I420 / 1.4021 |
| 6 | *Рычаг | AI3I304 / 1.4301 | AI3I304 / 1.4301 |
| 7 | *Поплавок | AI3I304 / 1.4301 | AI3I304 / 1.4301 |
| 8 | *Воздушный | Нерж.сталь (Биметалл) | Нерж.Сталь (Биметалл) |
| 9 | Болт | Сталь 8.8 | Нерж.сталь A2–70 |
*Поставляемые комплектующие.
