Предохранительный клапан сброса давления воды GOETZE 652, Ду15-50, Ру16, Тмакс 200C

Назначение

Предохранительный клапан сброса давления воды GOETZE 652, Ду15-50, Ру16, Тмакс 200C. Рабочие среды Жидкости нейтральные Воздух, газы и технические пары нейтральные Водяной пар Применение / Области применения Для защиты: - емкостей / систем под давлением для воды и нейтральных жидкостей; - емкостей / систем под давлением для воздуха, нейтральных газов и паров; - паровых котлов группы I < 10 литров объёма, с давлением до 3 бар. В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения. - Системы повышения давления; ...Подробнее

В зависимости от размера заказа предоставляются скидки

Рабочие среды

Жидкости	нейтральные
Воздух, газы и технические пары	нейтральные
Водяной пар

Применение / Области применения

Для защиты:
- емкостей / систем под давлением для воды и нейтральных жидкостей;
- емкостей / систем под давлением для воздуха, нейтральных газов и паров;
- паровых котлов группы I < 10 литров объёма, с давлением до 3 бар.

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

- Системы повышения давления;
- Системы пожаротушения;
- Системы охлаждения/кондиционирования;
- Мини-парогенераторы;
- Защита насосов.

Клапаны настраиваются и пломбируются на заводе.

Сертификаты

TUV-сертификат испытаний 2007	D/G, F
EG-экспертиза	S/G, L
KQS	G
TR ZU 032/2013 - TR ZU 010/2011	D/G, (S/G), F (L)
Требования
AD 2000-Лист А2 TRD 421 DIN EN ISO 4126-1	DGR 2014/68/EU KGS AA 319
Классификация обществ
Germanischer Lloyd	GL
Lloyd’s Register EMEA	LR EMEA
American Bureau of Shipping	ABS
Det Norske Veritas	DNV
Bureau Veritas	BV
Russian Maritime Register of Shipping	RS

Материалы

Серия	Материал	DIN EN	ASME
Материа корпуса на входе	Бронза	СС499К	СС499К
Материал корпуса на выходе	Бронза	СС499К	СС499К
Внутренние части	Латунь	CW617N	CW617N
Нажимная пружина	Пружина из пружинностальной проволки, с защитой от коррозии	1.1200	ASTM A228

ИСПОЛНЕНИЕ КЛАПАНА

s	Стандарт	циллиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.
m	с мембраной	для нейтральных жидкостей и жидкостей в системах кондиционирования, без противодавления

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

K	Стандартный, с подрывом вращающейся рукоятки

СРЕДА

G	газообразный	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться

ОПЦИИ

Специальные исполнения под конкретные параметры клиентов по запросу.

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	15	20	25	32	40	50
Вход	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Выход	1/2"	+
3/4"		+
1"			+
1 1/4"				+
1 1/2"					+
2"						+

УПЛОТНЕНИЕ

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл	-30C до +130С
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл	-40С до +170С
FKM	Фторуглерод	Формованный эластомер с упором на металл	-20С до +200С
Только для Типа 652 sGK для воздуха, нейтральных паров

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ

f / f

Стандарт

Внутренняя резьба BSP-P /
Внутренняя резьба BSP-P

DIN EN ISO 228-1 /
DIN EN ISO 228-1

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 652: Подключение, установочные размеры, диапозоны регулирования
Номинальный диаметр	DN	15	20	25	32	40	50
Присоединение DIN EN 228	G	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Выход DIN EN 228	G	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Установочный размер, (мм)	L	26	31	35	40	46	54
H	70	70	80	100	140	155
h	17	18	22	25	28	34
SW	27	32	40	49	56	68
do	10	13	16	18	22	25
Вес	кг	0,2	0,3	0,5	0,7	1,2	1,6
Диапозон установки	бар	1-16	1-16	1-16	1-16	1-16	1-16

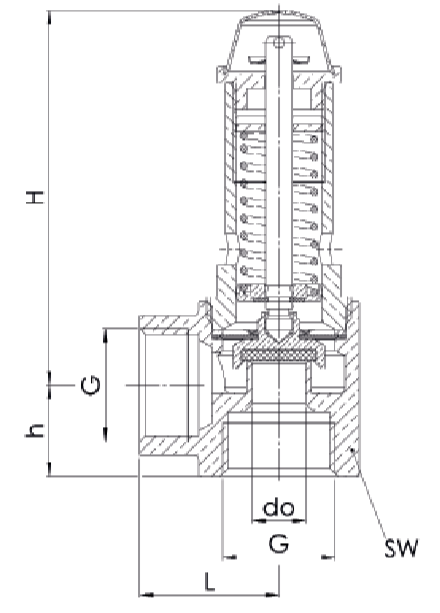

ОБЩИЙ ЧЕРТЕЖ,
ОСНОВНЫЕ РАЗМЕРЫ

САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГУРАЦИЯ КЛАПАНА

Мод.
ряд

Констр. клапана

Среда

Подрыв

Номинал. диаметр

Тип присоед.

Присоед. размер

Уплотн.

Парам.

Устанавл. давление

Кол-во

Вход

Выход

Вход

Выход

652

NBR

5.5

652

FKM

3.5

652

ТАБЛИЦА МОЩНОСТЕЙ

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		15	20	25	32	40	50
I	II	III	I	II	III	I	II	III	I	II	III	I	II	III	I	II	II
Устанавливаемое давление бар Воздух I Нм³/ч Пар II кг/ч Вода III м³/ч	1	31	25	1,51	53	42	2,55	80	64	3,87	102	81	4,89	152	121	7,31	196	157	9,44
1.5	40	32	1,85	67	53	3,13	102	81	4,73	128	102	5,99	192	152	8,95	248	197	11,56
2	48	38	2,14	81	64	3,61	123	97	5,47	155	122	6,92	232	183	10,33	299	236	13,35
2.5	56	44	2,39	95	74	4,03	144	113	6,11	182	143	7,73	272	213	11,55	351	275	1492
3	64	50	2,62	109	85	4,42	165	129	6,69	208	163	8,47	311	243	12,66	402	314	16,34
3.5	73	-	2,82	123	-	4,77	186	-	7,23	235	-	9,15	351	-	13,67	454	-	17,65
4	81	-	3,02	137	-	5,10	207	-	7,73	262	-	9,78	391	-	14,62	505	-	18,87
4.5	89	-	3,20	150	-	5,41	228	-	8,20	288	-	10,38	431	-	15,50	556	-	20,02
5	97	-	3,38	164	-	5,71	249	-	8,64	315	-	10,94	471	-	16,34	608	-	21,10
5.5	105	-	3,54	178	-	5,98	270	-	9,06	342	-	11,47	511	-	17,14	659	-	22,13
6	114	-	3,70	192	-	6,25	291	-	9,47	368	-	11,98	550	-	17,90	711	-	23,11
6.5	122	-	3,85	206	-	6,51	312	-	9,85	395	-	12,47	590	-	18,63	762	-	24,06
7	130	-	3,99	220	-	6,75	333	-	10,23	422	-	12,94	630	-	19,33	814	-	24,97
7.5	138	-	4,13	234	-	6,99	354	-	10,59	448	-	13,40	670	-	20,01	865	-	25,84
8	147	-	4,27	248	-	7,22	375	-	10,93	475	-	13,84	710	-	20,67	917	-	26,69
8.5	155	-	4,40	262	-	7,44	396	-	11,27	502	-	14,26	750	-	21,30	968	-	27,51
9	163	-	4,53	276	-	7,65	418	-	11,60	528	-	14,68	789	-	21,92	1019	-	28,31
9.5	171	-	4,65	290	-	7,86	439	-	11,91	555	-	15,08	829	-	22,52	1071	-	29,08
10	180	-	4,77	303	-	8,07	460	-	12,22	582	-	15,47	869	-	23,11	1122	-	29,84
11	196	-	2,78	331	-	6,82	502	-	12,82	635	-	14,42	949	-	23,56	1225	-	31,30
12	212	-	2,91	359	-	7,12	544	-	13,39	688	-	15,06	1028	-	24,61	1328	-	32,69
13	229	-	3,02	387	-	7,41	586	-	13,94	742	-	15,68	1108	-	25,62	1431	-	34,02
14	245	-	3,14	415	-	7,69	628	-	14,46	795	-	16,27	1188	-	26,58	1534	-	35,31
15	262	-	3,25	443	-	7,96	670	-	14,97	848	-	16,84	1267	-	27,52	1637	-	36,55
16	278	-	3,36	470	-	8,22	713	-	15,46	902	-	17,39	1347	-	28,42	1740	-	37,75
