Предохранительный клапан сброса давления воды GOETZE 861, Ду8-15, Ру50, Тмакс 225С

Назначение

Предохранительный клапан сброса давления воды GOETZE 861, Ду8-15, Ру50, Тмакс 225С. Подходит для Жидкости нейтральные и не нейтральные Воздух, газы и технические пары нейтральные и не нейтральные Водяной пар Использование / Примеры использования Для защиты: - Емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей; - Для защиты паровых котлов и паровых систем. В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения. • Машиностроение; • Защита насосов; • Производство промышленного ...Подробнее

В зависимости от размера заказа предоставляются скидки

Подходит для

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

Использование / Примеры использования

Для защиты:
- Емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей;
- Для защиты паровых котлов и паровых систем.

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

• Машиностроение;
• Защита насосов;
• Производство промышленного и медицинского оборудования (стерилизаторы, автоклавы);
• Суда и судовое оборудование;
• Систем повышения давления;
• Паровые и промышленные котлы.

Клапаны поставляются с заводской настройкой давления срабатывания, опломбированные.

Разрешение

TUV-сертификат испытаний 2007	D/G, F
EG-экспертиза	S/G, L
TSG ZF001-2006	D/G, (S/G), F (L)
KGS	G
TR ZU 032/2013 - TR ZU 010/2010	D/G, (S/G), F (L)
Требования
AD 2000-Лист А2 TRD 421 DIN EN ISO 4126-1	DGR 2014/68/EU KGS AA 319
Классификация обществ
Germanischer Lloyd	GL
Lloyd’s Register EMEA	LR EMEA
American Bureau of Shipping	ABS
Det Norske Veritas	DNV
Bureau Veritas	BV
Russian Maritime Register of Shipping	RS

Материалы

Серия	Материал	DIN EN	ASME
Материа корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь	CW617N	CW617N
Нажимная пружина	Нержавеющая сталь	1,4310	302

ИСПОЛНЕНИЕ КЛАПАНА

s	Cтандартное, не газоплотное исполнение полости пружины	для нейтральных рабочих сред, без противодавления.
t	Газоплотное исполнение полости пружины	для нейтральных и ненейтральных сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды.

ТИП РАЗВОЗДУШИВАТЕЛЯ

K	Стандартный, с вращающимся развоздушивателем
L	С рычагом-развоздушивателем
O	Стандартный, газоплотный без развоздушивателя

СРЕДА

G	газообразный	Воздух, пары, газы, водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	8	10	15
Вход	1/4"	3/8"	1/2"
Выход	1/2" (15)	+	+	+

УПЛОТНЕНИЕ

PTFE	Политетрафторэтилен	Плоское уплотнение до 22 бар	-60С до +225С
PTFE+Kohle	Политетрафторэтилен + углерод	Плоское уплотнение с 22,1 бар	-60С до +225С

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

m / f

Стандарт

Наружная резьба BSP-P / Внутренняя резьба BSP-P

DIN EN ISO 228-1 / DIN EN ISO 228-1

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 852: Подключение, установочные размеры, диапозоны регулирования
Номинальный диаметр	DN	8	10	15
Присоединение DIN EN 228	G	1/4"	3/8"	1/2"
Выход DIN EN 228	G1	1/2"	1/2"	1/2"
Установочный размер, (мм)	L	34	34	34
Lmax	78	78	78
H	79	79	79
H1	93	93	93
Hmax	111	111	111
h	31	31	31
h1	12	12	15
SW	30	30	30
do	6	8	10
Вес	кг	0.5	0.5	0.6
Диапозон установки	бар	0.5-50	0.5-50	0.5-50

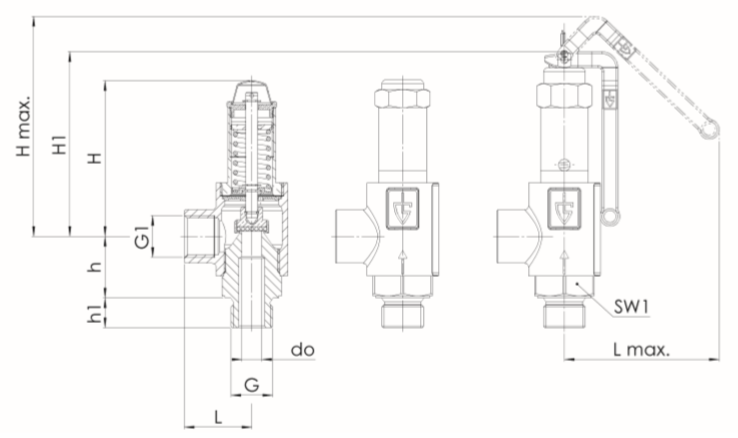

ОБЩИЙ ЧЕРТЕЖ, ОСНОВНЫЕ РАЗМЕРЫ

САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГУРАЦИЯ КЛАПАНА

Мод.
ряд

Констр. клапана

Среда

Подрыв

Номинал. диаметр

Тип присоед.

Присоед. размер

Уплотн.

Парам.

Устанавл. давление

Кол-во

Вход

Выход

Вход

Выход

861

PTFE

12.3

861

ТАБЛИЦА МОЩНОСТЕЙ

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		8	10	15
I	II	III	I	II	II	I	II	III
Устанавливаемое давление бар Воздух I нм³/ч Пар II нм³/ч Вода III нм³/ч	0.5	6	4	0.54	24	18	0.86	44	34	1.62
1	10	8	0.70	35	28	1.13	67	54	2.24
1.5	14	11	0.89	46	37	1.38	91	72	2.70
2	18	15	1.00	57	45	1.62	113	89	3.13
2.5	22	17	1.11	68	53	1.78	132	104	3.49
3	26	20	1.24	78	61	1.94	154	120	3.83
3.5	29	22	1.30	88	68	2.11	174	135	4.10
4	32	25	1.40	98	76	2.24	196	152	4.40
4.5	35	27	1.46	110	85	2.38	216	167	4.67
5	39	30	1.51	120	93	2.48	236	182	4.91
5.5	42	32	1.59	130	100	2.57	256	197	5.16
6	45	35	1.67	140	108	2.67	276	213	5.40
6.5	49	37	1.73	151	116	2.81	296	227	5.62
7	52	40	1.78	161	123	2.89	316	242	5.86
7.5	55	42	1.84	171	131	3.00	336	257	6.10
8	58	45	1.92	181	138	3.08	356	272	6.32
8.5	62	47	1.97	191	146	3.19	376	287	6.48
9	65	49	2.00	201	153	3.29	396	302	6.70
9.5	68	52	2.05	211	161	3.38	416	316	6.88
10	72	54	2.11	222	168	3.46	436	331	7.07
11	78	59	2.16	242	183	3.62	476	361	7.43
12	85	64	2.27	262	198	3.78	516	390	7.72
13	94	71	2.35	283	213	3.94	556	419	8.10
14	101	76	2.43	303	228	4.08	596	449	8.37
15	108	81	2.54	323	243	4.21	636	479	8.75
16	114	86	2.62	344	258	4.37	676	508	9.05
17	121	91	2.70	364	273	4.51	716	537	9.32
18	128	96	2.78	384	288	4.62	756	566	9.56
19	135	101	2.86	420	314	4.81	796	596	9.87
20	142	106	2.90	441	330	4.93	836	625	10.13
21	153	114	2.97	470	351	5.05	876	655	10.38
22	160	120	3.04	491	367	5.17	916	684	10.62
23	167	125	3.11	513	383	5.29	956	714	10.86
24	174	130	3.18	534	399	5.40	996	743	11.09
25	181	135	3.25	556	415	5.51	1036	773	11.3
26	188	-	3.31	577	-	5.62	1076	-	11.55
27	195	-	3.37	599	-	5.73	1116	-	11.77
28	202	-	3.43	620	-	5.83	1156	-	11.98
29	209	-	3.50	641	-	5.94	1196	-	12.20
30	216	-	3.56	663	-	6.04	1236	-	12.40
32	230	-	3.67	706	-	6.24	1316	-	12.81
34	244	-	3.79	749	-	6.43	1396	-	13.21
36	258	-	3.89	792	-	6.62	1475	-	13.59
38	272	-	4.00	835	-	6.80	1555	-	13.96
40	286	-	4.11	877	-	6.97	1635	-	14.32
42	300	-	4.21	920	-	7.15	1715	-	14.68
44	314	-	4.31	963	-	7.31	1795	-	15.02
46	328	-	4.40	1006	-	7.48	1875	-	15.36
48	342	-	4.50	1049	-	7.64	1955	-	15.69
50	355	-	4.59	1092	-	7.80	2035	-	16.01
