Предохранительный клапан со свободным истечением на воздух GOETZE 492, Ду8-20, Ру50-630, Тмакс 180С

Назначение

Предохранительный клапан со свободным истечением на воздух GOETZE 492, Ду8-20, Ру50-630, Тмакс 180С. Рабочие среды Воздух, газы и технические пары нейтральные и не нейтральные Сертификаты TUV-сертификат испытаний 2076 D/G EG-экспертиза S/G Требования AD 2000-Лист А2 DIN EN ISO 4126-1 DGR 97/23EG Применение / Области применения Для защиты: - емкостей под давлением; - систем под давлением. Для воздуха и других нейтральных и ненейтральных газов. В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения. - Компрессоры высоко...Подробнее

В зависимости от размера заказа предоставляются скидки

Рабочие среды

Воздух, газы и технические пары

нейтральные и не нейтральные

Сертификаты

TUV-сертификат испытаний 2076	D/G
EG-экспертиза	S/G
Требования
AD 2000-Лист А2 DIN EN ISO 4126-1 DGR 97/23EG

Применение / Области применения

Для защиты:
- емкостей под давлением;
- систем под давлением.

Для воздуха и других нейтральных и ненейтральных газов. В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

- Компрессоры высокого давления;
- Ёмкости под давлением;
- Батареи емкостей под давлением.

Клапаны настраиваются и пломбируются на заводе.

Материалы

Серия	Материал	DIN EN	ASME
Материа корпуса на входе	Нержавеющая сталь	1,4404	316 L
Материал корпуса на выходе	Нержавеющая сталь	1,4404	316 L
Внутренние части	Нержавеющая сталь	1,4404	316 L
Нажимная пружина	Пружинная сталь	EN 10270-2-VDSiCr

ИСПОЛНЕНИЕ КЛАПАНА

s	Стандарт	циллиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.
t	Газоплотное исполнение полости пружины	Для нейтральных и ненейтральных сред, без компенсации противодавления. Возможно только в исполнении с поворотным корпусом выпускной части и без подрыва.

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

K	Стандартный, с подрывом вращающейся рукояткой
O	без подрыва

СРЕДА

газообразный

Воздух и подобные нейтральные газы

ОПЦИИ

Специальные исполнения под конкретные параметры клиентов по запросу.

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	10	15
Вход	1/4" (8)	3/8" (10	1/2" (15)	3/4" (20)	3/8" (10)	1/2" (15)	3/4" (20)
Свободный выпуск через выпускные отверстия	+	+	+	+	+	+	+
Выход	1/2" (15)	+	+	+	+	+	+	+
3/4" (20)	+	+	+	+	+	+	+
1" (25)	+	+	+	+	+	+	+

УПЛОТНЕНИЕ

MD / PAI

Металическое уплотнение / полиамидид

Уплотнительная шайба 50 -450 бар

-60С до +180С

ТИП ПРИСОЕДИНЕНИЯ

m/-	Стандарт	Наружная резьба BSP-P / -	DIN EN ISO 228-1 / -
m/f	С поворотным корпусом выпускной части	Наружная резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 492: Подключение, установочные размеры, диапозоны регулирования
Номинальный диаметр	DN	10	15
Присоединение DIN EN ISO 228	G	1/4" (8)	3/8" (10)	1/2" (15)	3/4" (20)	3/8" (10)	1/2" (15)	3/4 (20)
	G1¹	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)
3/4" (20)	3/4" (20)	3/4" (20)	3/4" (20)	3/4" (20)	3/4" (20)	3/4" (20)
1" (25)	1" (25)	1" (25)	1" (25)	1" (25)	1" (25)	1" (25)
Установочный размер, (мм)	H	133	133	133	133	134	134	134
	H1¹	ca. 28	ca. 28	ca. 28	ca. 28	ca. 30	ca. 30	ca. 30
h	12	12	15	16	12	15	16
SW	27	27	27	27	30	30	30
do	6	6	6	6	9	9	9
Вес	кг	0.74	0.74	0.74	0.74	0.86	0.87	0.92
Диапозон установки	бар	50-450	50-450	50-450	50-450	50-250	50-250	50-250

¹только для исполнения с поворотным корпусом выпуска и в зависимости от выбора диаметра выходного отверстия.

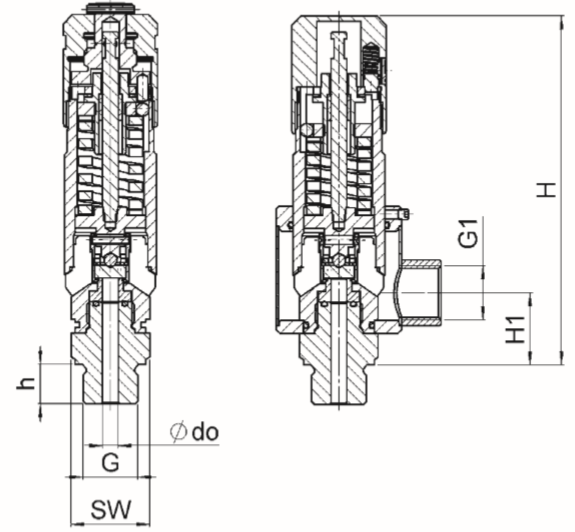

ОБЩИЙ ЧЕРТЕЖ,
ОСНОВНЫЕ РАЗМЕРЫ

САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГУРАЦИЯ КЛАПАНА

Мод.
ряд

Констр. клапана

Среда

Подрыв

Номинал. диаметр

Тип присоед.

Присоед. размер

Уплотн.

Парам.

Устанавл. давление

Кол-во

Вход

Выход

Вход

Выход

492

MD/PAI

70.0

492

MD/PAI

300

492

MD/PAI

492

MD/PAI

ТАБЛИЦА МОЩНОСТЕЙ

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		10	15
Устанавливаемое давление бар Воздух нм³/ч	50	787	1867
60	941	2233
70	1095	2600
80	1250	2967
90	1404	3333
100	1559	3700
110	1713	4067
120	1868	4433
130	2022	4800
140	2177	5167
150	2331	5533
160	2486	5900
170	2640	6266
180	2795	6633
190	2949	7000
200	3104	7366
210	3258	7733
220	3413	8100
230	3567	8466
240	3722	8833
250	3876	9200
260	4031
270	4185
280	4340
290	4494
300	4649
310	4803
320	4958
330	5112
340	5267
350	5421
360	5576
370	5730
380	5885
390	6039
400	6194
410	6348
420	6503
430	6657
440	6812
450	6966
