Прерыватель вакуума GOETZE 1960 и 1965

Купить Прерыватель вакуума GOETZE 1960 и 1965 TEPLO по лучшей цене с доставкой - интернет-магазин Прогрессивные решения
Прерыватель вакуума GOETZE 1960 и 1965

Назначение


Прерыватель вакуума GOETZE 1960 и 1965. РАБОЧИЕ СРЕДЫ Воздух, газы и технические пары - нейтральные ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ Вентиляционный клапан для трубопроводов, трубных систем, емкостей и теплоообменников, в которых не допускается падение давления ниже атмосферного. Опорожнение емкостей Защита от образования вакуума в баках, трубопроводах, теплообменниках и емкостях паровых систем. НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ 1960 1965 Номинальный диаметр DN 15 20 25 15 20 25 P...Подробнее

В зависимости от размера заказа предоставляются скидки

РАБОЧИЕ СРЕДЫ

Воздух, газы и технические пары - нейтральные


ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Вентиляционный клапан для трубопроводов, трубных систем, емкостей и теплоообменников, в которых не допускается падение давления ниже атмосферного.

  • Опорожнение емкостей
  • Защита от образования вакуума в баках, трубопроводах, теплообменниках и емкостях паровых систем.

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

1960 1965

Номинальный диаметр

DN

15

20

25

15

20

25

PN 40 40 40 40 40 40
Вход / Выход G

1/2" (15)

3/4" (20)

1" (25)

1/2" (15)

3/4" (20)

1“ (25)

Установочный размер в мм

H

41

44

54

93

96

106

H1

13

13

15

13

13

15

E

37

53

69

37

53

69

A

32

46

60

32

46

60

SW

32

46

60

32

46

60

Вес kg

0,19

0,40

0,85

0,35

0,64

1,41

Диапазон установки мбар

-6

-6

-6

-100 до

-800

-100 до

-800

-100 до

-800


МАТЕРИАЛЫ

Серия

Материал

DIN EN

ASME

Входная часть корпуса

Латунь

CW617N

CW617N

Материал корпуса на выходе

Латунь

CW617N

CW617N

Внутренние части

Латунь

CW617N

CW617N

Первичное уплотнение

PTFE / PTFE + углерод

PTFE / PTFE + углерод

PTFE / PTFE + углерод

Вторичное уплотнение

EPDM

EPDM

EPDM

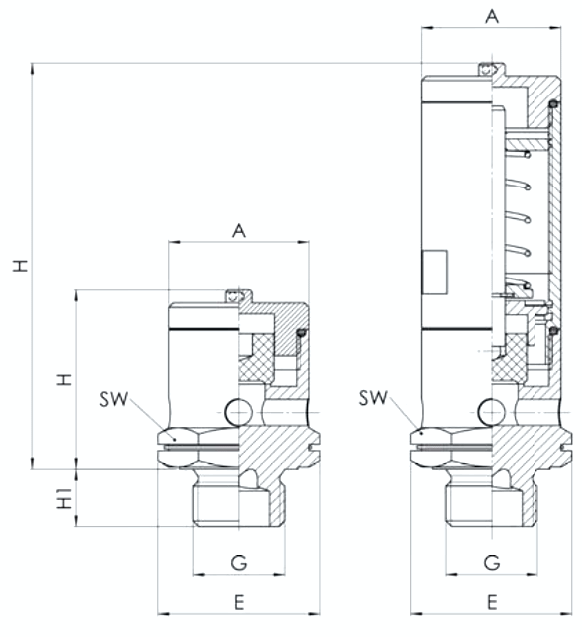

Тип 1960/1965 ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ

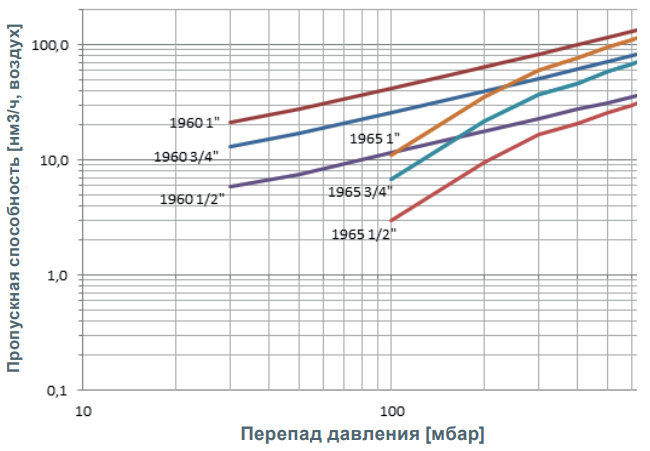

ДИАГРАММА МОЩНОСТИ

Тип 1960. Открытие при -6 мбар (=0,994 бар абс.)?

Пропускная способность увеличивается при росте разницы давлений.

Пример для размерности 1“:

  • Пропускная способность при перепаде давления 60 мбар составляет 30 нм3/ч или 8,3 нл/с (воздух)
  • Пропускная способность при перепаде давления 200 мбар составляет 65 нм3/ч или 18,1 нл/с (воздух)

Тип 1965 регулируется в пределах от -100 до -800 мбар (=от 0,9 до 0,2 бар абс.)?

Пропускная способность не зависит от давления настройки и увеличивается при росте разницы давлений.

Пример для размерности 1/2“:

  • Пропускная способность при перепаде давления 100 мбар составляет 3 нм3/ч или 0,8 нл/с (воздух)
  • Пропускная способность при перепаде давления 400 мбар составляет 20 нм3/ч или 5,6 нл/с (воздух)
