Сепаратор воздуха FLAMCO FLAMCOVENT, принцип действия

Сепараторы воздуха Flamcovent

Назначение микропузырькового сепаратора воздуха Flamcovent

Сепаратор воздуха Flamcovent используется для полного выведения воздуха из систем отопления и охлаждения. Принцип его работы базируется на принципиально новом методе выведения газов из воды на основе PALL-колец (международный патент № 0391484).
Использование сепаратора воздуха Flamcovent позволяет вывести воздух из системы, который:
• находится в воде в виде мелких пузырьков и микропузырьков;
• растворен в воде системы;
• находится в местах, где не может быть установлен автоматический поплавковый воздухоотводчик.
Сепараторы воздуха Flamcovent изготавливаются в двух исполнениях:
• сепараторы воздуха с латунным корпусом и резьбовым присоединением.
• сепараторы воздуха с фланцевым или сварным присоединением и корпусом из стали, покрытой красной эмалью.
Линейку сепараторов воздуха дополняет автоматический воздухоотводчик Flexvent Super.

Принцип действия сепараторов воздуха Flamcovent

Работа сепаратора воздуха Flamcovent основана на принципиально новом методе отделения газов от жидкости (воды). Этот метод в свою очередь основывается на давно известном, хорошо зарекомендовавшем себя способе отделения газов из воды, в котором используются наполнители, сделанные на основе колец Рашинга. Кольца Рашинга являются предшественниками многих подобных устройств, из которых наиболее известными являются PALL-кольца. В течение многих лет PALL-кольца использовались в промышленности для смешивания газов, а также для их выделения из жидкостей. Однако использование PALL-колец для удаления газов из систем отопления и охлаждения является принципиально новым, запатентованным методом.

Работа сепаратора воздуха на основе PALL-колец основывается на их особенностях, среди которых:
• большая площадь поверхности на кубический метр объема;
• высокая вероятность соприкосновения с пузырьками воздуха и их прилипания к поверхности PALL-колец;
• низкое сопротивление потоку жидкости.

Принципы слияния микропузырьков в сепараторах Flamcovent

Работа сепаратора воздуха Flamcovent основана на принципе слияния микропузырьков. Практически это означает, что маленькие пузырьки воздуха прилипают к поверхности PALL-колец и собираются вместе, образуя большие пузырьки, которые могут отделиться и всплыть в воздушную камеру сепаратора.

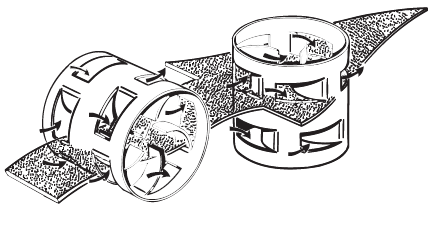

Когда поток жидкости проходит через PALL-кольца, он расходится во множестве различных направлений, а конструкция PALL-колец такова, что вся жидкость, проходящая через них, вступает в контакт с их поверхностью, делая возможным прилипание микропузырьков и их слияние.
Микроскопические пузырьки воздуха, находящиеся в жидкости, прилипают к поверхности PALL-колец и сливаются вместе. При их увеличении до определенного размера они отрываются от поверхности кольца и всплывают в воздушную камеру.
Благодаря использованию в сепараторах воздуха Flamcovent большого количества PALL-колец, достигается очень большая поверхность соприкосновения.

Работа сепаратора воздуха Flamcovent

В сепараторах воздуха Flamcovent используются процессы, протекающие в PALL-кольцах, что позволяет добиться оптимального эффекта слияния микропузырьков. При прохождении жидкости через корпус сепаратора воздуха ее скорость существенно уменьшается в результате увеличения проходного сечения, что позволяет большим пузырькам воздуха всплыть в воздушную камеру сепаратора. В то же время поток жидкости сталкивается с множеством PALLколец, наполняющих корпус сепаратора, в результате чего образуется множество равнораспределенных потоков внутри и вокруг PALL-колец. Благодаря этому весь газ, переносимый жидкостью в виде микропузырьков, вступает в контакт с поверхностью PALL-колец, что делает возможным их слияние.
Так как поток жидкости в корпусе сепаратора существенно теряет свою скорость, то вырастающие до определенного размера пузырьки воздуха всплывают в воздушную камеру сепаратора, где и отводятся поплавковым механизмом.

Конструкция сепаратора воздуха Flamcovent в стальном исполнении

Сепараторы воздуха Flamcovent предназначены для использования в замкнутых системах отопления и охлаждения при максимальной температуре 120 °С и максимальном давлении 10 бар.
Конструкция сепаратора воздуха Flamcovent в стальном исполнении представляет собой вертикально расположенный стальной корпус с воздушной камерой наверху. Корпус заполнен PALL-кольцами, которые обеспечивают большую поверхность соприкосновения, благодаря чему достигается наиболее эффективное выделение газов из жидкости.
Поплавок, поплавковый механизм и выпускной клапан находятся в воздушной камере, которая защищена от загрязнений. Любые посторонние включения, например, масло, грязь или ржавчина не могут вызвать повреждения поплавкового механизма и могут быть удалены с помощью промывочного крана (4). Помимо этого промывочный кран используется для удаления больших объемов воздуха из системы, например, при ее заполнении.

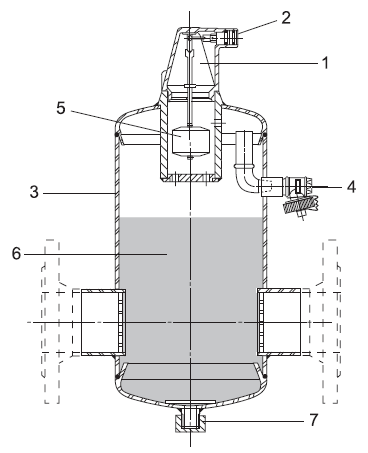

Спецификация

1. Воздушная камера
2. Выпускной клапан
3. Корпус
4. Промывочный кран
5. Поплавок
6. PALL-кольца
7. Сливной кран

Воздушная камера сепаратора воздуха Flamcovent имеет коническую форму, что обеспечивает наибольшее расстояние между уровнем воды в камере и выпускным клапаном. Благодаря этому грязь, плавающая на поверхности сепаратора воздуха Flamcovent, будет находиться на достаточном удалении от выпускного клапана, что сводит засорение рычажного механизма и выпускного клапана к минимуму. Возможно закрытие выпускного клапана сепаратора вручную.
Посторонние включения, которые тяжелее воды, например, песок, окалина и т. д., собираются в нижней части сепаратора, после чего могут быть удалены через сливной кран (7).
