Назначение

Шиберный затвор (задвижка) с пневмоприводом ORBINOX EB, Ду40-1200, Ру2-10. Тип EB Двусторонние ножевые затворы типа EB предназначены для применения в различных отраслях промышленности. Конструкция корпуса и седлового уплотнения исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как: - Очистные сооружения, хозяйственно-бытовые/фекальные сточные воды и канализационные сети - Пищевая промышленность - Химическая промышленность и другие Инструкцию по установке и эксплуатаци...Подробнее

В зависимости от размера заказа предоставляются скидки

Тип EB

Двусторонние ножевые затворы типа EB предназначены для применения в различных отраслях промышленности.
Конструкция корпуса и седлового уплотнения исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:
- Очистные сооружения, хозяйственно-бытовые/фекальные сточные воды и канализационные сети
- Пищевая промышленность
- Химическая промышленность и другие Инструкцию по установке и эксплуатации данного типа затворов см. на стр. 128.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.
Таблица зависимости максимально рабочего давления от диаметра затвора

DN, (мм)	Рабочее давление, (МПа)
50–250	1,0
300–400	0,6
450	0,5
500–600	0,4
700–1200	0,2

Спецификация

1. Корпус	GG25/CF8M
2. Нож	AISI 304/AISI 316
3. Седловое уплотнение	EPDM/Nitril
4. Уплотнение по корпусу	Синтетическое волокно с PTFE
5. Крышка сальника	(GGG-40)/CF8M
6. Шток	AISI 430
7. Ходовая гайка	Латунь
8. Бугель	Углеродистая сталь с эпоксидным покрытием/AISI304
9. Втулка	Латунь
10. Шайба	Нейлон
11. Пружинный штифт	Сталь по DIN 1481/AISI 1070 (ISO 8752)
12. Штурвал	DN 50-300: алюминий (L2520)/ DN ≥ 350: ковкий чугун (GGG-40)

Примечание: *Затворы большего диаметра поставляются на заказ.

Описание затвора

Корпус:
Межфланцевое цельнолитое исполнение на диаметрах до 500 мм. На больших диаметрах предусмотрены ребра жесткости для усиления конструкции. Корпус затвора диаметром более 600 мм состоит из двух частей, соединенных между собой болтами.
Отлитые совместно с корпусом клинья и направляющие обеспечивают надежное закрытие затвора независимо от направления потока.
Полнопроходное исполнение обуславливает высокую пропускную способность и минимальные потери давления.
Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие. Наличие уплотнительного кольца из EPDM по всей окружности внешней кромки затвора исключает необходимость использования прокладочного материала при монтаже затвора между фланцами.

Нож:
Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения уплотнений.

Седловое уплотнение:
Долговечное уплотнение из нескольких витков плетеного синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических услoвий применения. Конструкция седлового уплотнения обеспечивает надежное закрытие при любом направлении потока.

Невыдвижной шток:
Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока.

Управление:
Возможны варианты комплектации затвора штурвалом (невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом (выдвижной/ невыдвижной шток).

Бугель:
Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).
Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Эпоксидное покрытие:
Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора.
Стандартный цвет шиберных (ножевых) затворов ORBINOX – синий.

Дополнительные материалы:
На заказ ножевой затвор может быть выполнен из следующих материалов:
- Корпус: GGG-40, CF8M (некоторые диаметры)
- Шток: AISI 316 или 316 Ti
- Нож: AISI 316 или 316Ti

Управление

Ручное:
•штурвал (невыдвижной шток)
•штурвал (выдвижной шток)
•цепной (невыдвижной шток)
•рычажный
•конический редуктор (невыдвижной шток)

Сервоприводы:
•электрический (выдвижной и невыдвижной шток)
•пневматический двойного действия
•пневматический одностороннего действия:
- с возвратной пружиной (DN 50–200)

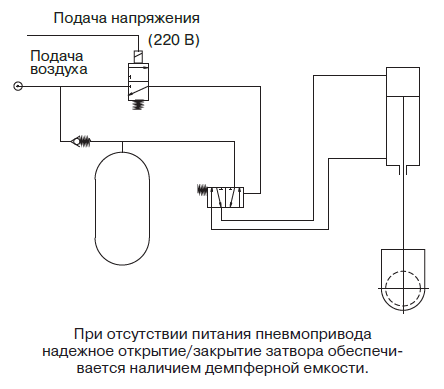

- с демпферной емкостью (DN 250–1200)
•гидравлический

Примечание: Более полную информацию о затворе с пневмоприводом одностороннего действия вы можете найти в описании шиберного (ножевого) затвора типа ЕХ.
Для получения более подробной информации проконсультируйтесь со специалистами Академии Тепла.

Аксессуары:
•механические ограничители
•устройства блокировки
•ручные дублеры
•соленоидные клапаны
•позиционеры
•концевые выключатели
•бесконтактные выключатели
•удлинения штока

Удлинение штока

Типы седловых уплотнений

Упругое уплотнение
Стандартное уплотнение из упругого материала. Уплотнение вставлено в корпус затвора и армировано стальной проволокой. Уплотнение находится в контакте с ножом по всему диаметру затвора, что обеспечивает возможность прохода среды в двух направлениях и исключает возможность накопления посторонних твердых частиц, препятствующих закрытию затвора.

DN 50–500: литое уплотнение, армированное стальным прутком

DN ≥ 600: прессованное уплотнение, армированное стальной проволокой

Температурные характеристики уплотнений

Седловое уплотнение

Материал	Максимальная температура, (°С)	Применение
EPDM	120	Слабоагрессивные среды
Nitril (N)	120	Нефтепродукты
На заказ: Viton (V)	200	Химические реагенты и высокотемпературные среды

Примечание: все типы уплотнений армированы нержавеющей проволокой

Уплотнение по корпусу

Материал	Максимальная температура, (°С)	Кислотность, (рН)
Плетеное синтетическое волокно + PTFE (TH)	240	2-13
PTFE плетеный (ТН)	260	0-14
DynaPack (DP)	270	2-14

Примечание: Все типы уплотнений дополнительно комплектуются уплотнительным кольцом из такого же материала, за исключением уплотнений типа TH, GR и FC.Стандартное уплотнение – ST.

Габаритные размеры затвора со штурвалом (невыдвижной шток – стандарт), DN 50–1000

Механизм ручного привода со штурвалом состоит из:
• штурвал
• шток
• втулка бугеля
• ходовая гайка

Опции:
• стопор
• удлинение штока
• квадратная ходовая гайка

Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

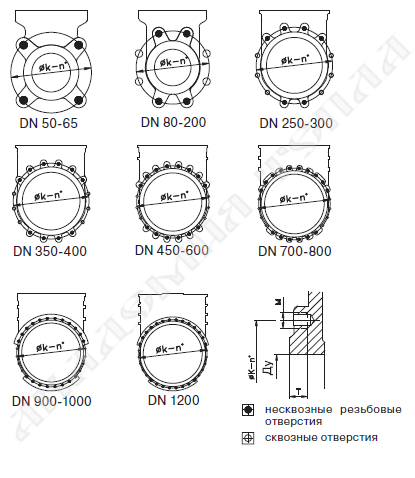

Фланцевое присоединение PN 1,0 МПа

Фланцевое присоединение

ГОСТ 12820-80**

DN, (мм)	K, (мм)	Кол-во отверстий	M	T, (мм)		Макс. длина нескв. болта, (мм) PN 1,0 МПа*	Макс. длина нескв. болта, (мм) PN 1,6 МПа*
50	125	4	M-16	10	4–0	25	30
65	145	4	M-16	10	4–0	30	35
80	160	8	M-16	12	4–4	30	35
100	180	8	M-16	12	4–4	35	35
125	210	8	M-16	14	4–4	35	40
150	240	8	M-20	14	4–4	35	40
200	295	8	M-20	14	4–4	35	-
250	350	12	M-20	18	8–4	45	-
300	400	12	M-20	21	8–4	45	-
350	460	16	M-20	21	8–8	45	-
400	515	16	M-24	28	8–8	45	-
450	565	20	M-24	30	12–8	50	-
500	620	20	M-24	40	12–8	50	-
600	725	20	M-27	26	12–8	55	-
700	840	24	M-27	20	16–8	60	-
800	950	24	M-30	20	16–8	65	-
900	1050	28	M-30	20	20–8	70	-
1000	1160	28	M-33	20	20–8	75	-
1200	1380	32	M-36	35	22-10	80	-

Примечание.

*До DN 150 включительно фланцы на PN 1,0 МПа и PN 1,6 МПа отличаются только толщиной. Присоединительные размеры и размеры уплотнительных поверхностей совпадают.
. **При монтаже затвора между ответными фланцами по ГОСТ 12821-80 длина болта увеличивается на разницу между толщиной фланца по ГОСТ 12820-80 и ГОСТ 12821-80.
