Вентиль запорный пластиковый SAFI, DN 15-250 мм, PN 1,0 МПа

Описание

Компания SAFI — французский производитель трубопроводной арматуры из полимерных материалов. Изделия предназначены для работы в химической, фармацевтической, лесохимической, лесоперерабатывающей и горнодобывающей промышленностях, а также в тепловой и атомной энергетике. Компания предлагает полный ассортимент арматуры для проектов любой сложности. Разрабатывает, производит и реализует промышленную запорную арматуру из коррозионностойких термопластов: шаровые краны DN 15–150, PN 6–16, дисковые затворы DN 50–600, PN 1–10, обратные клапаны DN 15–450, PN 5–10, фильтры DN 15–200, PN 5–10 и мембранные клапаны DN 15–250, PN 2–10 из материалов, стойких к химически агрессивным, опасным и токсичным средам (PPH/PPATEX/GRPP, PVDF, PVC, PE, PA и др.).

Применение

• Химическая промышленность.
• Энергетика.
• Добыча полезных ископаемых.
• Сельское хозяйство.
• Лесохимическая и лесообрабатывающая промышленность.

Материалы

SAFI использует в производстве термопласты высшего качества, рассчитанные на самые сложные условия эксплуатации.

Армированный стекловолокном полипропилен (GRPP) — один из самых широко применяемых SAFI материалов. Этот полипропилен на 20 % состоит из волокон химически стойкого боросиликатного стекла типа «C». Он обладает отличной механической стойкостью, высокой стабильностью размеров, легко обрабатывается и выдерживает температуры –10...+100 °C.

Полипропилен (PP) — частично кристаллизованный термопласт, относящийся к группе полиолефинов. Благодаря хорошим механическим и химическим свойствам, он стал одним из самых распространенных материалов для изготовления пластмассовой запорной арматуры. Полипропилены делятся на три больших семейства:

• тип 1: PPH (гомополимеры);
• тип 2: PPB (блок сополимеры);
• тип 3: PPR (случайные сополимеры).

В производстве арматуры SAFI использует только полипропилен первого типа. Полипропилен отличается высокой термической стабильностью (в частности, в сравнении с UPVC) 0...+90 °C и ударопрочностью. Отсутствие поляризации придает ему высокую химическую стойкость. Он выдерживает воздействие солей, кислот, щелочей и разнообразных органических растворителей. Полипропилен нетоксичен и легко сваривается.

Антистатический полипропилен (PP-ATEX) — этот материал на 20 % состоит из углеродного волокна. Его удельное поверхностное сопротивление (105 Ω) в сравнении с обычным полипропиленом (минимум 1017 Ω) позволяет ему лучше проводить электричество, сохраняя все другие свойства. Он применяется во взрывоопасных зонах, в которых обязательными являются антистатические свойства материалов. Благодаря этому целая гамма продукции SAFI удовлетворяет требованиям AТEX для зон 1 и 2.

Поливинилиденфторид «PolyVinyliDeneFluuoride» (PVDF) — представляет собой полимер фторида винилдиена. Это термопласт, отличающийся высокой сопротивляемостью. Как и другие фторполимеры, он выдерживает колебания температуры –20...+120 °C, воздействие ультрафиолета и самых едких химических веществ. PVDF — гомополимер без добавок, он нетоксичен, изделия из него имеют идеально гладкую поверхность, что затрудняет развитие микроорганизмов. Поэтому изделия из PVDF широко применяются в пищевой промышленности, при строительстве водопроводов, изготовлении лекарств и полупроводников, хотя основное применение этого материала, благодаря высоким антикоррозийным свойствам, относится к химии. SAFI применяет высококристаллизованный сорт PVDF с отличной механической прочностью и долговременной стабильностью при высоких температурах.

Этот материал, кроме того, не пузырится во влажной хлорсодержащей атмосфере. Основные преимущества PVDF

• высокая химическая стойкость;
• термостойкость в широком диапазоне температур;
• сопротивление абразивному воздействию;
• стабильность при высоких температурах;
• простота сварки;
• сопротивление УФ излучению;.
• высокое качество поверхности.

Непластифицированный поливинилхлорид (UPVC) — один из самых старых и распространенных в промышленности и быту термопластов. Этот аморфный термопласт не взаимодействует с влагой и отличается отличной устойчивостью размеров при нормальной температуре окружающей среды. Высокая химическая стойкость при умеренных температурах (0...+60 °C) и низкая стоимость обеспечили этому материалу широкое применение в запорной арматуре и трубопроводах.

Материал легко склеивается и сваривается, но слабо сопротивляется ударам и УФ излучению, что во многих случаях ограничивает его применение.

То же относится к термостойкости, поэтому ему предпочитают перхлорвинил (CPVC), который помимо более высокой плотности обладает высокой термостойкостью (приблизительно до +90 °C). Тем не менее присутствие хлора в UPVC вызывает все больше возражений, поэтому он часто заменяется на АБС-пластик (ABS) или полипропилен (PP).

Стандарты соединений

Внутренняя газовая резьба ISO 7. Охватывающий патрубок для сварки (раструбный) DIN16962. Охватывающий патрубок для склейки DIN8063.

Фланцы

• DIN GN согласно EN 10921;
• ANSI B16.5 150 lbc;
• BS 10 класс D.

Механизм управления

Рукоятки из коррозионностойкого термопласта с обработкой от УФ излучения. В качестве опции предлагаются блокирующиеся и запирающиеся на замок рукоятки. На некоторых моделях арматуры есть фланцы для установки привода или редуктора по стандарту ISO 5211.

Габаритные размеры

В соответствии с EN558 1 серия 1 (кроме шаровых кранов 3307 и фильтров 4610, 4620 и 4630).

Маркировка*

Код типов присоединения и диаметров арматуры

Вид патрубка	Код обознач. патрубка	Тип присоединения	Код DN	DN, (мм)
	A	резьба BSP (внутренняя), EPDM	0	15
	B	для клеевого соединения, ПВХ, PTFE, DIN	4	20
	C	для полимерной сварки, FKM, DIN,	2	25
	D	патрубок для шланга	3	32
	F	фланец DIN	4	40
G	фланец ANSI	5	50
H	фланец BS	6	65
	I	для полимерной сварки встык	7	80
	J	резьба BSP (внешняя)	8	100
	K	резьба NPT (внутренняя)	9	125
	L	для клеевого соединения, ПВХ, BS	10	150
M	для полимерной сварки, BS	11	200
N	для клеевого соединения, ABS, BS	12	250
	P	для клеевого соеднения, ABS, DIN	13	300
	Q	под эксцентриковый зажим	14	350
	U	для полимерной сварки, HDPE, DIN	15	400
	W	без соединительных патрубков	16	450
	x	без соединительных патрубков, под муфтовое соединение	17	500
	Y	для полимерной сварки встык и электросварки, HDPE	18	600
	Z	для сварки враструб

Код материалов уплотнения и мембран

* Данная система маркировки не распространяется на межфланцевые обратные клапаны и фильтры, которые имеют индивидуальную маркировку.
** Количество букв зависит от типа арматуры (двух-, трех-, четырехходовая).
*** На некоторых моделях арматуры материал уплотнений FFKM/FEP может обозначаться одной буквой P.

Примечание

Некоторые коды изделия изменяются при наличии привода. Коды указаны в примечаниях

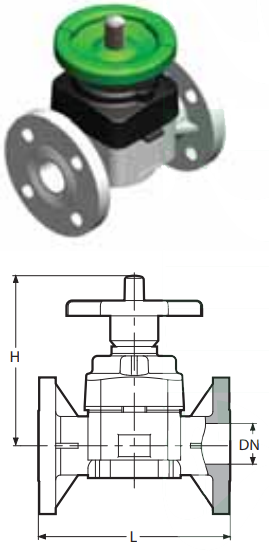

Мембранный клапан 2100 с фланцами DIN, материал — PPH

* Регламент ЕС 10/2011 относительно материалов и изделий из пластмасс, предназначенных для контакта с пищевыми продуктами.
** Корпус DN 50 и моноблочные фланцы DN 65.

• Предлагается по стандартам ANSI и BS.
• Возможно оснащение клапана пневмо-, электроприводом.
• Если установлен пневмопривод двойного действия, код клапана 2100 меняется на 2107.
• Если установлен нормально открытый (НО) пневмопривод, код клапана 2100 меняется на 2108.
• Если установлен нормально закрытый (НЗ) пневмопривод, код клапана 2100 меняется на 2109.

Мембранный клапан 2100, втулка для сварки враструб, материал — PPH

* Регламент ЕС 10/2011 относительно материалов и изделий из пластмасс, предназначенных для контакта с пищевыми продуктами.

• Возможно оснащение клапана пневмо-, электроприводом.
• Если установлен пневмопривод двойного действия, код клапана 2100 меняется на 2107.
• Если установлен нормально открытый (НО) пневмопривод, код клапана 2100 меняется на 2108.
• Если установлен нормально закрытый (НЗ) пневмопривод, код клапана 2100 меняется на 2109.

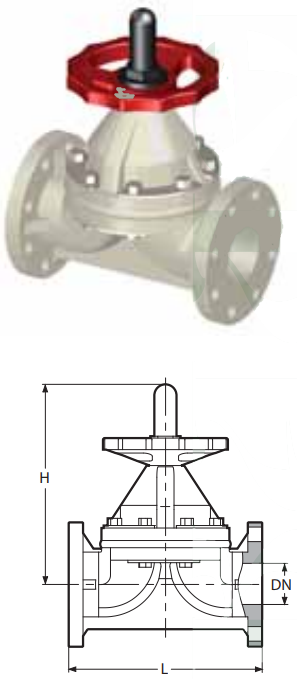

Мембранный клапан 3201 с фланцами DIN, материал — PPH

* Соответствует DIN/ANSI.
** Габаритные размеры не соответствуют EN558-1/1.

• Предлагается по стандарту ANSI.
• Возможно оснащение клапана пневмо-, электроприводом.

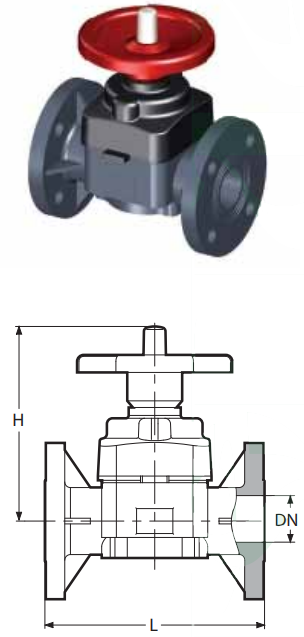

Мембранный клапан 2200 с фланцами DIN, материал — PVDF

* Корпус DN 50 и моноблочные фланцы DN 65

• Предлагается по стандартам ANSI и BS.
• Возможно оснащение клапана пневмо-, электроприводом.
• Если установлен пневмопривод двойного действия, код клапана 2100 меняется на 2107.
• Если установлен нормально открытый (НО) пневмопривод, код клапана 2100 меняется на 2108.
• Если установлен нормально закрытый (НЗ) пневмопривод, код клапана 2100 меняется на 2109.

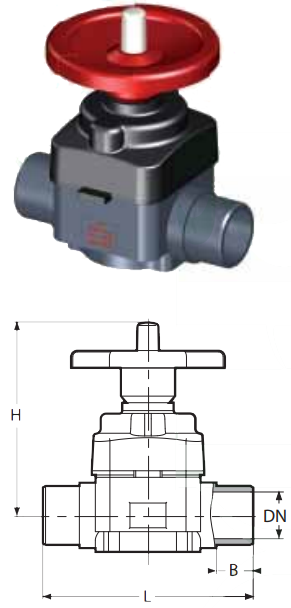

Мембранный клапан 2200, втулка для сварки враструб, материал — PVDF

• Предлагается по стандартам ANSI и BS.
• Возможно оснащение клапана пневмо-, электроприводом.
• Если установлен пневмопривод двойного действия, код клапана 2100 меняется на 2107.
• Если установлен нормально открытый (НО) пневмопривод, код клапана 2100 меняется на 2108.
• Если установлен нормально закрытый (НЗ) пневмопривод, код клапана 2100 меняется на 2109.

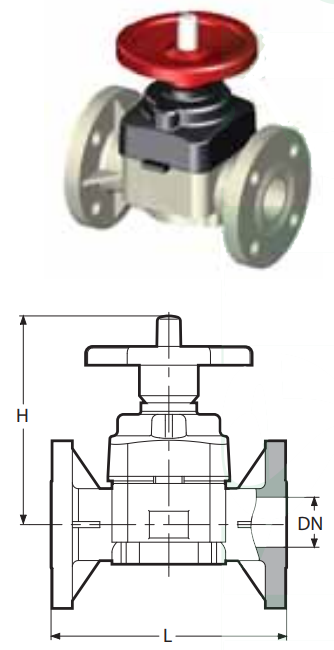

Мембранный клапан 3203 с фланцами DIN, материал — PVDF

* Соответствует DIN/ANSI.
** Габаритные размеры не соответствуют EN558-1/1.

• Предлагается по стандарту ANSI.
• Возможно оснащение клапана пневмо-, электроприводом.

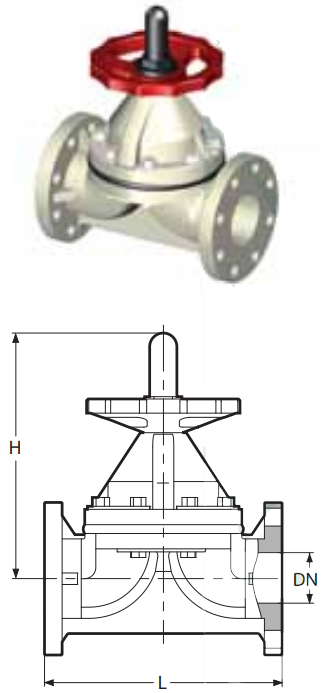

Мембранный клапан 2300, с фланцами DIN, материал — UPVC

* Корпус DN 50 и моноблочные фланцы DN 65

• Предлагается по стандартам ANSI и BS.
• Возможно оснащение клапана пневмо-, электроприводом.
• Если установлен пневмопривод двойного действия, код клапана 2100 меняется на 2107.
• Если установлен нормально открытый (НО) пневмопривод, код клапана 2100 меняется на 2108.
• Если установлен нормально закрытый (НЗ) пневмопривод, код клапана 2100 меняется на 2109.

Мембранный клапан 2300, втулка для сварки враструб, материал — UPVC

• Предлагается по стандартам ANSI и BS.
• Возможно оснащение клапана пневмо-, электроприводом.
• Если установлен пневмопривод двойного действия, код клапана 2100 меняется на 2107.
• Если установлен нормально открытый (НО) пневмопривод, код клапана 2100 меняется на 2108.
• Если установлен нормально закрытый (НЗ) пневмопривод, код клапана 2100 меняется на 2109.

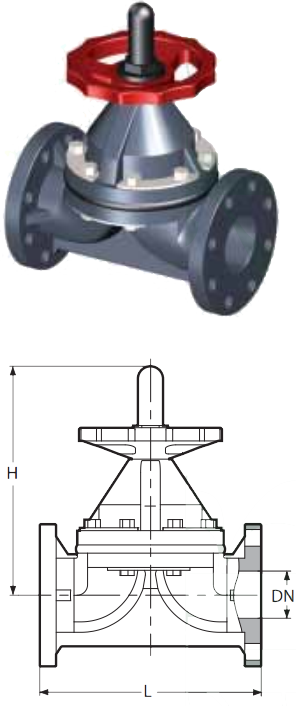

Мембранный клапан 3200, с фланцами DIN, материал — UPVC

* Соответствует DIN/ANSI.
** Габаритные размеры не соответствуют EN558-1/1.

• Предлагается по стандарту ANSI.
