Вентиль запорный сильфонный, фланцевый ZETKAMA V234, Ду15-250, Ру16, Тмакс.=300 °С

Назначение

Вентиль запорный сильфонный, фланцевый ZETKAMA V234, Ду15-250, Ру16, Тмакс.=300 °С. Применение Для пара, горячей и холодной воды в системах тепло- и водоснабжения, для неагресивных сред. Установка Произвольная, направление потока должно совпадать со стрелкой на корпусе. На вентилях DN 200 и выше поток направлен на седло. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, влияющих на работоспособность вентиля. Технические хaрaктеристики Тип 234 прямой 235 угловой Заводская модификация ...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Для пара, горячей и холодной воды в системах тепло- и водоснабжения, для неагресивных сред.

Установка

Произвольная, направление потока должно совпадать со стрелкой на корпусе. На вентилях DN 200 и выше поток направлен на седло. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, влияющих на работоспособность вентиля.

Технические хaрaктеристики

Тип	234 прямой	235 угловой
Заводская модификация	01 - вентиль запорный - стандарт 04 - вентиль запорный с разгруженной тарелкой 11- вентиль запорный, диск и тарелка с стеллитовым покрытием 31- вентиль невозвратно-запорный 71 - вентиль запорно-регулирующий
Условный диаметр, мм	15 – 250
Условное давление, МПа	С – 1,6 (DN15–250 мм) D – 2,5 (DN15–200 мм) E – 4,0 (DN15–200 мм)
Температура, максимальная (в зависимости от материалов корпуса)	А – 300°С С, D – 350°С ?F – 400°С
Среда	вода, водяной пар и другие жидкости
Присоединение	Фланцевое
Управление	Штурвал, редуктор

Зaвисимость «Темперaтурa – Дaвление»

материал/ температура	чугун EN-GJL-250	cфер. чугун EN-GJS-400– 18-LT	сталь GP240GH+N
Ру16	Ру25	Ру40
-20	-	-	30
-10	16	25	40
120	16	25	36,8
150	14,4	24,3	35,2
180	13,4	23,3	34,4
200	12,8	23	33,3
230	11,8	22,1	31,5
250	11,2	21,8	30,4
300	9,6	20	26,7
350	-	17,5	25,7
400	-	-	23,8

Мaркировкa клaпaнa

Спецификация

Наименование	Стандартное исполнение	Исполнение под заказ
Тип, материал корпуса	234А, 235А	234С, 235С	234F
Модификация клапана	01,04,71	01,04,71	01,11,31,71
Температура	300 °С	350 °С	400 °С
Корпус, крышка	чугун EN-GJL-250	сф.чугун EN-GJS-400–18-LT	cталь GP240
Кольцо корпуса	нержавеющая сталь X12Cr13	---
Шток	нержавеющая сталь X20Cr13
Штурвал	штампованная сталь/чугун
Сальник	11SMnPb30
Тарелка регул.	01,04,71,31-нерж.ст. X20Cr13 11 -нерж.ст. X20Cr13+ Stellit
Сильфон	нержавеющая сталь X6CrNiMoTi-17–12–2
Уплотнение	Графит+CrNiSt

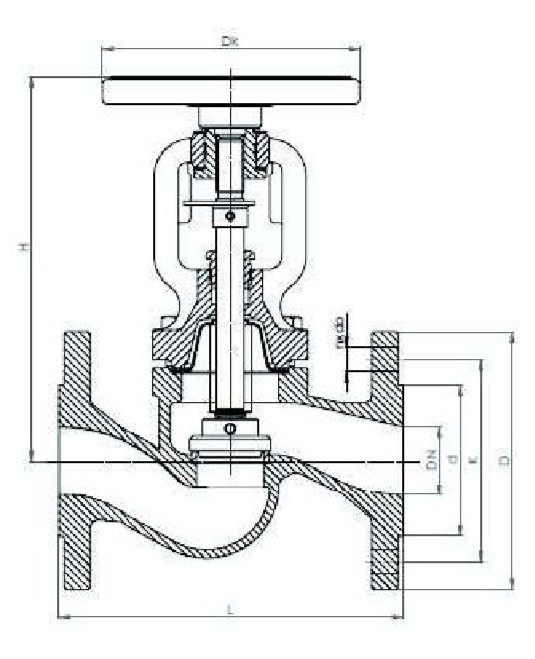

Габаритные размеры

DN, (мм)	Код для заказа^# для модификaции 234-A-DN-C-01	Ру16
Размеры, (мм)	Kvs, (м3/ч)	Масса, (кг)
D	d	K	d x n	L	H
15	Z6.26M2.353	95	46	65	14 х 4	130	178	5,9	3,2
20	Z6.26M2.453	105	58	75	14 х 4	150	178	7,4	3,9
25	Z6.26M2.553	115	68	85	14 х 4	160	193	13,0	4,6
32	Z6.26M2.653	140	78	100	19 х 4	180	201	18,0	6,3
40	Z6.26M2.753	150	88	110	19 х 4	200	224	30,0	8,7
50	Z6.26M2.853	165	99	125	19 х 4	230	228	41,0	12,3
65	Z6.26M2.953	185	118	145	19 х 4	290	270	79,0	16,3
80	Z6.26M2.1053	200	132	160	19 х 8	310	295	115	22,4
100	Z6.26M2.1153	220	156	180	19 х 8	350	321	181	34
125	Z6.26M2.1253	250	184	210	19 х 8	400	388	225	50
150	Z6.26M2.1353	285	211	240	23 х 8	480	448	364	74
200	Z6.26M2.1453	340	266	295	23 х 12	600	575	725	130,5
250	Z6.26M2.1553	405	319	355	28 x 12	730	667	---	210,0

Габаритные размеры

DN, (мм)	Код для заказа^# для модификaции 234-C-DN-D-01	Ру25
Размеры, (мм)	Kvs, (м3/ч)	Масса, (кг)
D	d	K	d x n	L	H
15	Z6.26M3.353	95	46	65	14 х 4	130	175	5,9	3,2
20	Z6.26M3.453	105	56	75	14 х 4	150	175	7,4	3,9
25	Z6.26M3553	115	65	85	14 х 4	160	185	13,0	4,6
32	Z6.26M3.653	140	76	100	19 х 4	180	195	18,0	6,5
40	Z6.26M3.753	150	84	110	19 х 4	200	235	30,0	9,0
50	Z6.26M3.853	165	99	125	19 х 4	230	235	41,0	11,0
65	Z6.26M3.953	185	118	145	19 х 8	290	270	79,0	15,8
80	Z6.26M3.1053	200	132	160	19 х 8	310	310	115	20,5
100	Z6.26M3.1153	235	156	190	23 х 8	350	370	181	35,0
125	Z6.26M3.1253	270	184	220	28 х 8	400	420	225	49,0
150	Z6.26M3.1353	300	211	250	28 х 8	480	505	364	76,0
200	Z6.26M3.1453	360	274	310	28 х 12	600	596	725	130,5

Габаритные размеры

DN, (мм)	Код для заказа^# для модификaции 234-F-DN-E-01	Ру16
Размеры, (мм)	Kvs, (м3/ч)	Масса, (кг)
D	d	K	d x n	L	H
15	Z6.26M4.353	95	45	65	14 х 4	130	189	4,3	4,3
20	Z6.26M4.453	105	58	75	14 х 4	150	189	7,0	5,1
25	Z6.26M4.553	115	68	85	14 х 4	160	189	11,0	5,8
32	Z6.26M4.653	140	78	100	18 х 4	180	220	17,5	9,5
40	Z6.26M4.753	150	88	110	18 х 4	200	220	27,0	9,8
50	Z6.26M4.853	165	102	125	18 х 4	230	295	47,0	17,5
65	Z6.26M4.953	185	122	145	18 х 8	290	295	68,0	20,5
80	Z6.26M4.1053	200	138	160	18 х 8	310	368	116	34,0
100	Z6.26M4.1153	235	162	190	22 х 8	350	368	162	44,0
125	Z6.26M4.1253	270	188	220	26 х 8	400	523	250	77,0
150	Z6.26M4.1353	300	218	250	26 х 8	480	523	364	110

Примечaние: Коды для зaкaзa, гaбaритные рaзмеры клaпaнов нa другие модификaции, a тaк же углового исполнения предостaвляются по зaпросу.
