Дозирующий насос мембранный MILTON ROY GB

Дозирующий насос мембранный MILTON ROY GА

Дозирующий насос мембранный MILTON ROY GM

Назначение

Дозирующий насос мембранный MILTON ROY GM. Основные технические характеристики • Мембрана из PTFE с механическим приводом • Регулировка длины хода плунжера путем изменения положения эксцентрика, что позволяет снизить пульсацию и избежать резких ударных нагрузок • Максимальная температура дозируемой жидкости: 40 °C • Настройка величины подачи насоса как при работающем, так и при остановленном агрегате: в диапазоне от 0 до 100% • Фиксация положения настройки длины хода плунжера • Точность дозировки: ± 2% от номинальной величины ...Подробнее

В зависимости от размера заказа предоставляются скидки

Основные технические характеристики

• Мембрана из PTFE с механическим приводом
• Регулировка длины хода плунжера путем изменения положения эксцентрика, что позволяет снизить пульсацию и избежать резких ударных нагрузок
• Максимальная температура дозируемой жидкости: 40 °C
• Настройка величины подачи насоса как при работающем, так и при остановленном агрегате: в диапазоне от 0 до 100%
• Фиксация положения настройки длины хода плунжера
• Точность дозировки: ± 2% от номинальной величины подачи в диапазоне от 10 до 100%
• Высота всасывания: до 4 м водяного столба
• Вакуумметрическая высота всасывания: 9 м водяного столба (просим проконсультироваться с нами)
• Максимальное давление всасывания: 2 Бара
• Корпус из алюминиевого сплава
• Долгий срок службы смазывающего масла
• Возможные опции: сдвоенная мембрана, частотный преобразователь VARIPULSE® для автоматической настройки и регулировки величины подачи насоса, счетчик числа ходов плунжера, электросервомотор
• Возможность комплектации одного насоса несколькими насосными головками одинаковой или разной конструкции
• Возможность исполнения в кожухе усиленной защиты (EH&S)

Электрические характеристики электродвигателя

Общие характеристики
• Электропитание:
- 230/400 В - 50/60 Гц - три фазы
- 230 В - 50 или 60 Гц - одна фаза
- 115 В - 50 или 60 Гц - одна фаза
• Уровень защиты: IP55, исполнение для эксплуатации в условиях тропического климата
• Класс изоляции: класс F
• Выполнение требований европейских и международных стандартов
• Вертикальное расположение электродвигателя, фланец F130, торец вала 14x30: - стандарт для GM400 (три фазы) и GM500 - возможно в качестве опции для моделей от GM90 до GM500 • Горизонтальное расположение электродвигателя, фланец F130, торец вала 14x30: - стандарт для всех моделей с несколькими насосными дозирующими головками (малтиплекс) - возможно в качестве опции для моделей от GM2 до GM500 с одной дозирующей насосной головкой (симплекс)

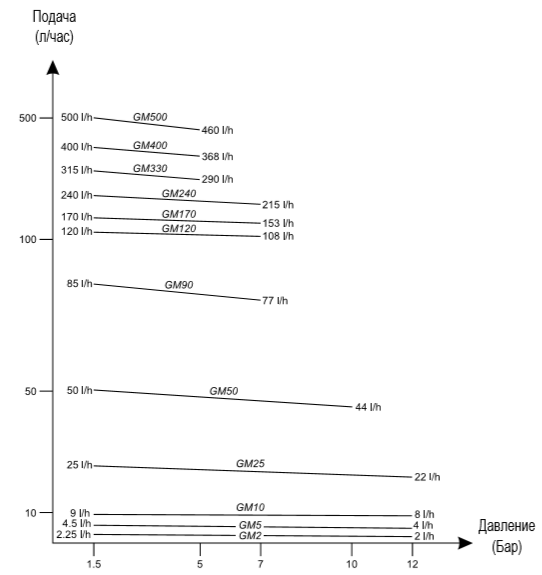

Технические характеристики

Тип	Макс. подача (л/час) ⁽¹⁾⁽²⁾	Макс. давление (Бар)	Длина хода плунжера (мм)	Длина хода плунжера (ходов в мин.)⁽²⁾	Скорость вращения вала электродвигателя (об/мин)⁽²⁾	Мощность электродвигателя (Вт)
1 фаза	3 фазы
GM 2	2.5	12	4	36	1500	180	90
GM 5	5	12	4	72	3000	180	120
GM 10	10	12	4	144	3000	180	120
GM 25	25	12	6	72	3000	180	120
GM 50	50	10	6	144	3000	180	120
GM 90	83	5	6	72	3000	180	120
GM 120	110	3.5	4	144	3000	180	120
GM 170	170	3.5	6	144	3000	180	120
GM 240	240	7	8	144	1500	180	120
GM 330	315	5	8	144	1500	180	120
GM 400	400	5	10	144	1500	180	250
GM 500	500	5	10	180⁽²⁾	1500	250	250

⁽¹⁾ Значения указаны для электродвигателей, рассчитанных на номинальную частоту 50 Гц (припереходе на частоту 60 Гц необходимо умножить на коэффициент 1.2).
⁽²⁾ Не использовать с электродвигателем на 60 Гц.

Конструкционное исполнение проточной части

Элементы (п.ч.) / варианты	Полипропилен (PP)	PVDF	Нерж.сталь (316L)	Для жидкостей с высокой вязкостью (HV)
Модели от GA2 до GA45
Корпус п.ч.	PP	PVDF	316L	PP
Корпус клапана	PVDF	PVDF	316L	PP
Седло клапана	Aflas	PTFE	316L	PTFE
Шарики клапана	керамика	керамика	316L	316L
Соединения	PVDF/PP	PVDF/PP	316L	PP
Мембрана	PTFE/PVDF*	PTFE/PVDF*	PTFE/316L	PTFE/PVC
Уплотнения	Viton	Viton	Viton	-
Модели от GA90 до GA170
Корпус п.ч.	PP	PVDF	316L	PP
Корпус клапана	PP	PVDF	316L	PP
Седло клапана	PTFE	PTFE	316L	PTFE
Шарики клапана	керамика	керамика	316L	316L
Соединения	PP/PVC	PVDF/PVC	316L	PP
Мембрана	PTFE	PTFE	PTFE	PTFE
Уплотнения	-	-	Viton	-

* За исключением моделей от GM2 до GM10 = PTFE/PVC

Дополнительные устройства

• Насосы серии G™ M поставляются в комплекте со вспомогательными устройствами, указанными в данном буклете (за исключением модели из нержавеющей стали 316L)
• На заказ могут быть поставлены следующие дополнительные устройства: 3 или 4-х функциональные клапана, демпфер пульсаций, предохранительные или обратные клапана (просим проконсультироваться с нами)

Дополнительные элементы

Проточная часть (п.ч.) из PР, PVDF и PVC комбинированная п.ч. и п.ч. для дозировки фторсодержащих жидкостей
Для моделей насосов с проточной частью из PVC и PVDF - для моделей сот GM2 до GM500: насосы поставляются с 1-ой инжектороной насадкой, 1-м всасывающим клапаном +1 грузиком, 1-м гибким шлангом из полиэтилена (длина 6 м) и 1-м шлангом из армированного поливинилхлорида (PVC) (длина 6 м); - для моделей от GM90 до GM500: дополнительные элементы будут добавлены к базовой комплектации по требованию заказчика

Подпись:
• l/h = л/ч

Габаритные размеры и соединения

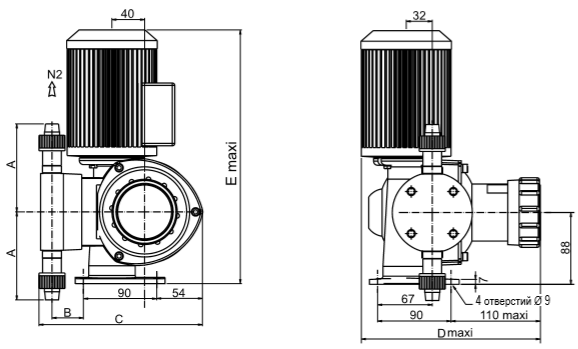

Стандартная модель с одной дозирующей насосной головкой (симплекс): электродвигатель расположен вертикально (SX)

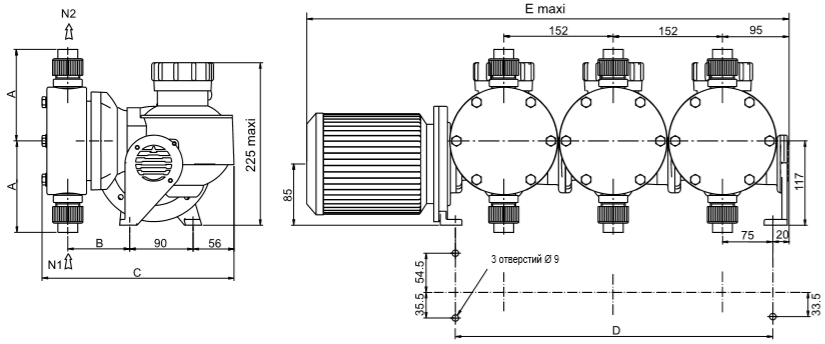

Модель с несколькими дозирующими насосными головками (малтиплекс) является стандартной: расположение электродвигателя горизонтальное (DX-TX)
Модель с одной дозирующей насосной головкой (симплекс) является опционной: электродвигатель расположен горизонтально (HX)

Габаритные размеры и соединения

Соединения:
T = Шланг 6x8, 6x12 и Ниппель G"
N = Розетка с резьбой, муфта 1/2" BSP
Q = Розетка- муфта для жесткого трубного cоединения DN15 (PVC)

Модели от GM2 до GM50 - Размер (мм)

Модель	Соединения	A	B	C	D	E
Симплекс SX Вертикальн. Электродвиг.	PP	T	91	40	200	220	312
PVDF	T
316L	N	102	39
Симплекс HX Горизонтальн. Электродвиг.	PP	T	91	39	205	142⁽¹⁾	395⁽¹⁾
PVDF	T
316L	N	102
Симплекс DX Горизонтальн. Электродвиг.	PP	T	91	39	205	294	547
PVDF	T
316L	N	102
Симплекс TX Горизонтальн. Электродвиг.	PP	T	91	39	205	445	698
PVDF	T
316L	N	102

⁽¹⁾ Для моделей GM25 и GM50, D = 143 - E = 450

Модели от GM90 до GM240 (2) - Размер (мм)

Модель	Соединения	A	B	C	D	E
Симплекс SX Вертикальн. Электродвиг.	PP	Q	127	82	272	220	312
PVDF	N	131
316L	N
Симплекс HX Горизонтальн. Электродвиг.	PP	Q	127	80	277	142	395
PVDF	N	102
316L	N
Симплекс DX Горизонтальн. Электродвиг.	PP	Q	127	80	277	294	547
PVDF	N	131
316L	N
Симплекс TX Горизонтальн. Электродвиг.	PP	Q	127	80	277	445	753
PVDF	N	131
316L	N

⁽²⁾ Вариант Триплес (TX) для модели GM240 не предусмотрен

Модели от GM330 до GM500 - Размер (мм)

Модель	Соединения	A	B	C	D	E
Симплекс SX Вертикальн. Электродвиг.	PP	Q	127	82	272	220	312
PVDF	N	131
316L	N
Симплекс HX Горизонтальн. Электродвиг.	PP	Q	127	80	277	142	395
PVDF	N	102
316L	N

Вес и упаковка

Модель	Симплекс	Дуплекс	Триплекс
Вес нетто (кг)⁽¹⁾	С проточной частью из пластика	7	12	19
С проточной частью из нержавеющей стали	13	24	33
Вес нетто (кг)⁽¹⁾	С проточной частью из пластика	9	17	24
С проточной частью из нержавеющей стали	15	29	38
Упаковочные размеры (LxWxH) (мм)	400 x 300 x 490	800 x 600 x 620	800 x 600 x 620

⁽¹⁾Приблизительно

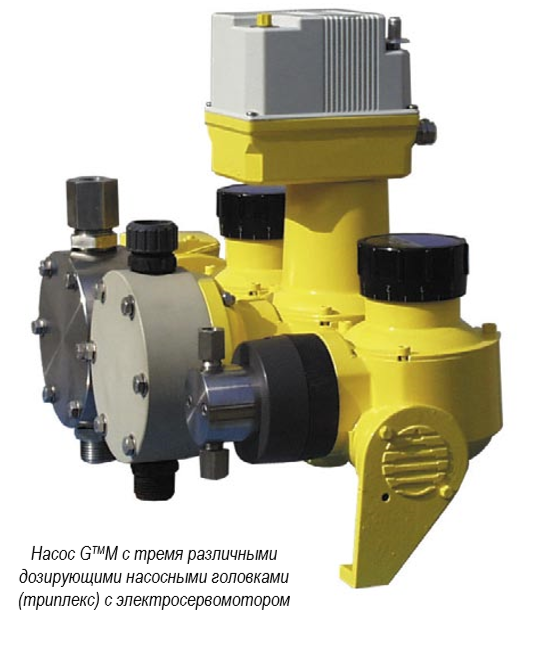

Сервомоторы для насосов серии G™ M

Данные сервомоторы предназначены для замены ручного управления системой автоматической регулировки.
• Требования по электропитанию: одна фаза 230 В (возможен вариант: одна фаза 110 В)
• Частота: 50/60 Гц • Исполнение корпуса: по IP65
• Визуальный индикатор положения • Ручное управление в аварийном режиме
• Управляющий сигнал: 0-20 мА или 4-20 мА (возможен вариант: 0-10 В или 2-10 В)
• Потенциометр повторного копирования: 0-20 мА или 4-20 мА (возможен вариант: 0-10 В или 2-10 В)

Смотри документ по тех. характеристикам 106 7001 222N

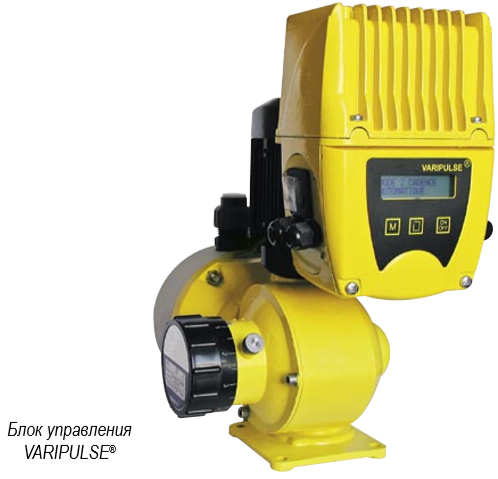

Блок управления VARIPULSE^® (частотный регулятор)

Простое устройство, очень экономичное и надежное, обеспечивает регулировку скорости пропорционально аналоговому сигналу. Возможны два варианта:
- Только регулировка частоты
- Тройкд режимов управления
• Требования по электропитанию: 220 В (от -7% до 10%) однофазная розетка для трехфазного двигателя на 230 В (на заказ: 400 В, три фазы)
• Частота: 50/60 Гц
• Мощность: от 0,09 до 0,25 кВт
• Исполнение корпуса: IP55

Счетчик числа ходов плунжера на основе магнитного детектора с зондом

• Требования по электропитанию: от 10 до 30 VCC (В на общем коллекторе)
• Остаточные колебания: < 10%
• Постоянный ток на выходе: максимум 300 мА
• СЕМ согласно EN 60 947-5-2
• Уровень защиты: по IP67
• Выходной сигнал: PNP или NPN
• Длина кабеля: 2 м
• Сечение провода: 0,25 мм²
