Дозирующий насос плунжерный или мембранный MILTON ROY MILROYAL

Дозирующий насос электромагнитный MILTON ROY LMI AA7

Дозирующий насос с гидравлическим приводом мембраны MILTON ROY mROY

Назначение

Дозирующий насос с гидравлическим приводом мембраны MILTON ROY mROY. Технические характеристики • Расход: до 66 л/час для ХА, до 310 л/час для ХВ • Давление до 123 Бар для ХА и до105 Бар для ХВ • Максимальная температура дозируемой жидкости: + 90 °C для проточной части из металла + 50 °C для проточной части из пластика • Возможность регулировки подачи как при работающем, так и при остановленном двигателе: в диапазоне от 0 до 100% • Точность дозировки: ± 1% от номинальной величины подачи в диапазоне от 10% до 100% длины хода плунжера • Система смазки: ма...Подробнее

В зависимости от размера заказа предоставляются скидки

Технические характеристики

• Расход: до 66 л/час для ХА, до 310 л/час для ХВ
• Давление до 123 Бар для ХА и до105 Бар для ХВ
• Максимальная температура дозируемой жидкости: + 90 °C для проточной части из металла + 50 °C для проточной части из пластика
• Возможность регулировки подачи как при работающем, так и при остановленном двигателе: в диапазоне от 0 до 100%
• Точность дозировки: ± 1% от номинальной величины подачи в диапазоне от 10% до 100% длины хода плунжера
• Система смазки: масляная ванна
• Корпус: из литого чугуна
• Встроенный предохранительный клапан
• Для величин давления в диапазоне от 10 бар до максимального давления нагнетания производительность насоса уменьшается на 2 % на каждом шаге в 10 Бар. При этом точность дозировки не снижается.
• Требования к максимальному давлению на приеме насоса: - 35 Бар для плунжера диаметром Ø 11,1 (ХА) и Ø 15,9 (ХВ) - 17,5 Бар для плунжера диаметром Ø 15,9 (ХА) и Ø 22.2 (ХВ) - 9 Бар для плунжера диаметром Ø 22.2 (ХА) - 6 Бар для плунжера диаметром Ø 27 (ХА) и Ø 36,5 (ХВ)
• Срок службы мембраны может составить более 20000 часов в зависимости от свойств дозируемой жидкости, рабочих условий и особенностей установки насоса
• Возможна компактная конфигурация насоса с двумя насосными головками (дуплекс) одинакового или различного исполнения и конструкции
• Возможно исполнение с соблюдением требований стандарта API 675 (см. Дополнительные опции)
• Возможно взрывозащитное исполнение с соблюдением требований ATEX СЕ II 2 G/D c T5 (при необходимости использования проточной части из пластика просим проконсультироваться с нами)

Электрические характеристики электродвигателя

Характеристики электродвигателя стандартной комплектации

• Электропитание: 230/400 В, 3-х фаз., 50 Гц; либо 260/460 В, 3-х фазн., 60 Гц
• Установка двигателя согласно V1: для ХА фланец FF130, вал 14x30, для ХВ фланец FF165, вал 19x40 мм или 24х50 мм
• Класс защиты: IP 55 для работы в условиях тропического климата • Класс изоляции: класс F
• Температура окружающей среды: от -16 °C до +40 °C
• Частота вращения вала, развиваемая электродвигателем: для ХА= 1500 об./мин. либо 3000 об./мин для ХВ= 1000 об./мин либо 1500 об./мин.
• Электродвигатели выполнены в соответствии с государственными и международными стандартами
• На заказ возможна комплектация электродвигателями спец. исполнения и других конструкций

Дополнительные параметры

• Эластичная муфта (по API 675)
• Сдвоенная диафрагма с датчиком разрыва
• Возможность автоматической регулировки подачи: электросервомотор, сервомотор взрывозащитного исполнения, пневматический сервомотор, частотный преобразователь.
• Фланцевые соединения
• Счетчик числа ходов плунжер

Конструкционное исполнение проточной части

	КОНСТРУКЦИЯ
ЭЛЕМЕНТЫ	PVC⁽¹⁾	Нерж. сталь 316L⁽²⁾
Корпус проточной части	PVC	316L
Картридж предохранительного клапана	PVC	316L
Седло клапана	PVC	316L
Шарики клапана	стекло	316L
Профильная накладка	PVC	316L
Диафрагма	PTFE	PTFE
Колоколообразная пружина напорного выпускного клапана	Hastelloy C	316L
Уплотнения	Viton	Viton

⁽¹⁾ Давление ограничено 10 Барами при 20°C; давление изменяется на 1,1 Бар при шаге температуры в 5°C. Макс. Рабочая температура: 50°C
⁽²⁾ Milton Roy Europe предлагает таблицу взаимозаменяемости в целях выполнения требований государственных и международных стандартов (AFNOR, DIN, ASTM, BS и прочих)

ДРУГИЕ МАТЕРИАЛЫ ПРОТОЧНОЙ ЧАСТИ

- Модель "для концентрированной H₂SO₄": проточная часть из 316L, седла клапана - из 904L, шарики клапана из Hastelloy C
- Модель "904L": проточная часть из 904L, шарики и пружина из HastelloyC
- Другие варианты на заказ: просим проконсультироваться с нами.

Технические характеристики

mROY® XА Проточная часть из пластика металла

Расход при давлении 3 Бара (л/час)	Проточная часть из пластика	Проточная часть из нержавеющей стали 316L	Частота хода плунжера (дв/мин)	Плунжер О (мм)	Мембрана О (мм)	Рабочий объем (см³)	3-х фазный электродвигатель (кВт - об/мин)
Расход при макс. давлении (л/час)	Макс. давление (бар)	Расход при макс. давлении (л/час)	Макс. давление (бар)
2,6	2,5	10	1,9	123	29	11,1	71	1,74	0,25 - 1500
5,5	-	-	4	123	58	11,1	71	1,74	0,37 - 3000
5,5	5,3	10	4,8	59	29	15,9	101	3,57	0,25 - 1500
10	9	10	8	123	112	11,1	71	1,74	0,25 - 1500
22	21	10	19	59	112	15,9	101	3,57	0,25 - 1500
44	43	10	39	31	112	22,2	101	6,96	0,25 - 1500
66	65	10	64	21	112	27	101	10,3	0,25 - 1500

mROY® XB Проточная часть из пластика

Расход при давлении 3 Бара (л/час)	Расход при макс. давлении (л/час)	Макс. давление (бар)	Частота хода плунжера (дв/мин)	Плунжер О (мм)	Мембрана О (мм)	Рабочий объем (см³)	3-х фазный электродвигатель (кВт - об/мин)
30	29	10	36	22,2	132	13,93	0,55 - 1000
46	45	10	56	22,2	132	13,93	0,55 - 1500
74	73	10	90	22,2	132	13,93	0,55 - 1000
80	79	10	36	36,5	132	37,66	0,55 - 1000
114	113	10	140^(*)	22,2	132	13,93	0,75 - 1500
124	123	10	56	36,5	132	37,66	0,55 - 1500
200	199	10	90	36,5	132	37,66	0,55 - 1000
310	309	10	140^(*)	36,5	132	37,66	0,75 - 1500

mROY® XB Проточная часть из 316L

Расход при давлении 3 Бара (л/час)	Расход при макс. давлении (л/час)	Макс. давление (бар)	Частота хода плунжера (дв/мин)	Плунжер О (мм)	Мембрана О (мм)	Рабочий объем (см³)	3-х фазный электродвигатель (кВт - об/мин)
14	11	105	36	15	86	6,36	0,55 - 1000
21	17	105	56	15	86	6,36	0,75 - 1500
30	28	49	36	22,2	132	13,93	0,55 - 1000
30	26	100	36	22,2	132	13,93	0,75 - 1000
34	27	105	90	15	86	6,36	0,55 - 1000
46	40	100	56	22,2	132	13,93	0,75 - 1500
53	43	105	140^(*)	15	86	6,36	0,75 - 1500
74	70	49	90	22,2	132	13,93	0,55 - 1000
74	65	100	90	22,2	132	13,93	0,75 - 1000
80	78	14	36	36,5	132	37,66	0,55 - 1000
80	77	28	36	36,5	132	37,66	0,75 - 1000
114	109	49	140^(*)	22,2	132	13,93	0,75 - 1500
114	103	100	140^(*)	22,2	132	13,93	1,10 - 1500
124	120	28	56	36,5	132	37,66	0,75 - 1500
200	196	14	90	36,5	132	37,66	0,55 - 1000
200	193	28	90	36,5	132	37,66	0,75 - 1000
310	304	14	140^(*)	36,5	132	37,66	0,75 - 1500
310	299	28	140^(*)	36,5	132	37,66	1,10 - 1500

^(*) – не использовать с двигателями, рассчитанными

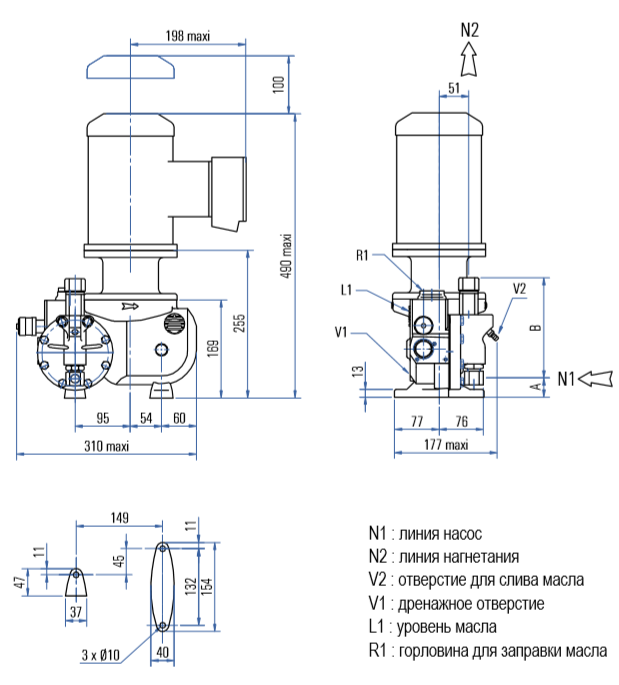

Габаритные размеры mROY XA (в мм)

Модель с одной дозирующей насосной головкой (симплекс) - проточная часть из металла

Модели	Габаритные размеры	Соединения
5.5 л/ч - 22 л/ч 44 л/ч - 66 л/ч	A = 33 мм B = 173 мм	Прием насоса: 3/8" GAS F Нагнетание: 3/8" GAS F
2.6 л/ч - 5.5 л/ч 10 л/ч	A = 47 мм B = 207 мм	Прием насоса: 3/8" GAS F Нагнетание: 3/8" GAS F

⁽¹⁾ 5,5 л/ч при 59 Барах - (2) 5,5 л/ч при 123 Барах – только для проточной части из металла

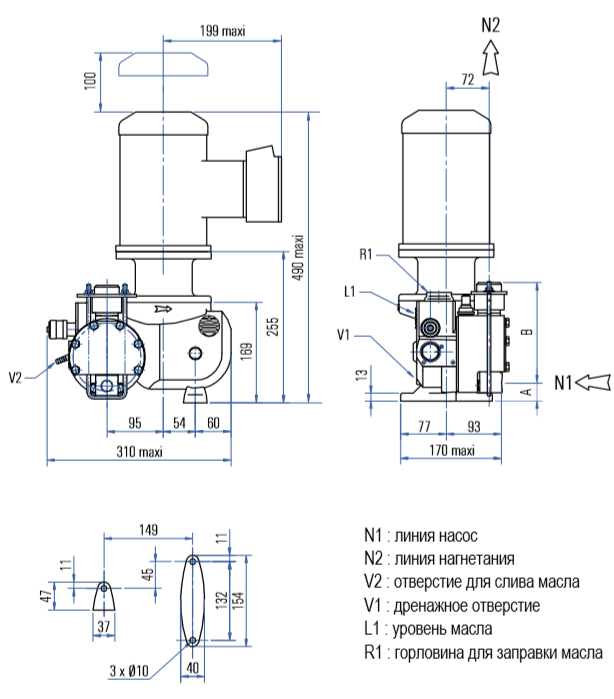

Модель с одной дозирующей насосной головкой (симплекс) - проточная часть из пластика

Модели	Габаритные размеры	Соединения
22 л/ч - 44 л/ч 66 л/ч	A = 28 мм B = 170 мм	Прием насоса: 1/2" GAS F Нагнетание: 3/8" GAS F
2.6 л/ч - 5.5 л/ч 10 л/ч	A = 25 мм B = 177 мм	Прием насоса: 1/2" GAS F Нагнетание: 3/8" GAS F

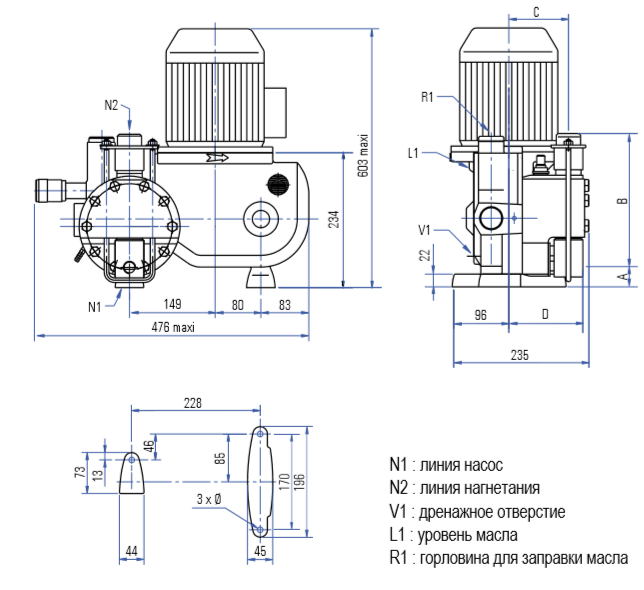

Модель с одной дозирующей насосной головкой (симплекс) - проточная часть из металла

Модели	Габаритные размеры	Соединения
30 л/ч - 46 л/ч 74 л/ч - 80 л/ч - 114 л/ч 124 л/ч - 200 л/ч - 310 л/ч	A = 22 мм B = 233 мм C = 56 мм D = 97 мм	Прием насоса: 1/2" GAS F Нагнетание: 3/8" GAS F
14 л/ч - 21 л/ч 34 л/ч - 53 л/ч	A = 47 мм B = 207 мм C = 52 мм D = 68 мм	Прием насоса: 3/8" GAS F Нагнетание: 3/8" GAS F

Смазка

• Для работы при температуре окружающей среды от - 5 °C до + 90 °C: применять масло по ISO - СС150 или эквивалент
• При температурах < -5 °C: просим проконсультироваться с нами
• Объем масла: 1 литр для ХА и 3 литра для ХВ

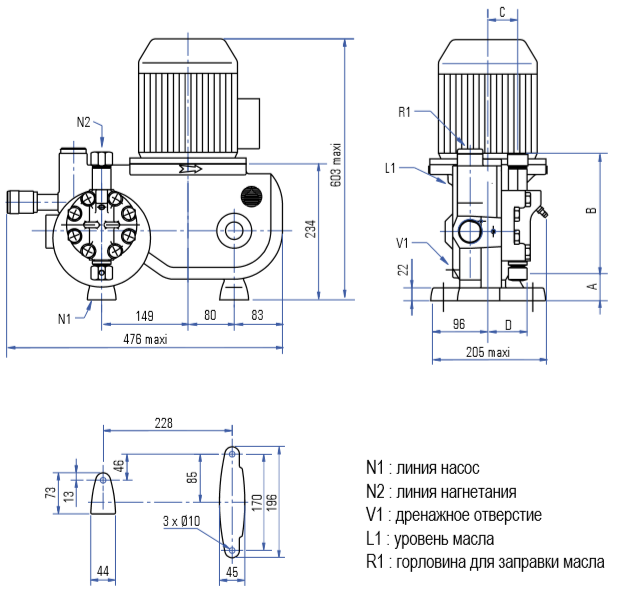

Модель с одной насосной головкой (симплекс) Проточная часть из металла

Модели	Габаритные размеры	Соединения
30 л/ч - 46 л/ч 74 л/ч - 80 л/ч - 114 л/ч 124 л/ч - 200 л/ч - 310 л/ч	A = 35 мм B = 231 мм C = 104 мм D = 129 мм	Прием насоса: 1/2" GAS F Нагнетание: 3/8" GAS F

Защитные покрытия

• В стандартной комплектации дозирующие насосы защищены одним слоем защитного покрытия из полиуретана толщиной 100 микрон желтого цвета RAL 1018
• Другие виды защиты: просим проконсультироваться с нами

Вес и упаковка

Модели	Вес нетто (в кг) (с маслом)	Полный вес (в кг) (с упаковкой)	Упаковка ⁽¹⁾ (LxWxH)
mROY XA	около 25 кг	около 30 кг	355х355х575 мм
mROY XB	около 49 кг	около 58 кг	515х465х720 мм

⁽¹⁾ Стандартная картонная упаковка
