Конденсатоотводчик поплавковый ADCA FLT14I, DN40-50

Конденсатоотводчик поплавковый ADCA FLT17 HC, DN50

Конденсатоотводчик поплавковый ADCA FLT17 HC, DN25

Назначение

Конденсатоотводчик поплавковый ADCA FLT17 HC, DN25. ОПИСАНИЕ FLT17HC конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата. ОСНОВНЫЕ СВОЙСТВА Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления....Подробнее

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ

FLT17HC конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления.

ОПЦИИ:	SLR – клапан для выпуска паровых пробок
РАБОЧАЯ СРЕДА:	насыщенный или перегретый пар.
ИСПОЛНЕНИЯ:	FLT17НС-4,5, FLT17НС-10, FLT17НС-14
ТИПОРАЗМЕРЫ:	DN 1"; DN25
ПРИСОЕДИНЕНИЕ:	внутренняя резьба, фланцевое PN16, ANSI
УСТАНОВКА:	по умолчанию на горизонтальном трубопроводе,направление потока справа налево при виде на корпус – FLT17HC (L-R)

ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ УСТАНОВКИ:

- установка на горизонтальном трубопроводе, направление потока слева направо (R-L)

-установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Внимание: данная конструкция позволяет менять направление только c L-R на R-L

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч
ТИП	DN	ПЕРЕПАД ДАВЛЕНИЯ, бар
0,5	1	1,5	2	3	4,5	6	7	8	9	10	12	14
FLT17HC-4,5	1"-25HC	900	1250	1450	1700	2010	2400
FLT17HC-10	1"-25HC	450	620	790	880	1100	1250	1500	1600	1700	1750	1800
FLT17HC-14	1"-25HC	340	435	530	600	610	850	990	1100	1190	1240	1300	1350	1380

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ

FLT17HC-4,5: 4,5 бар

FLT17HC-10: 10 бар

FLT17HC-14: 14 бар

ФЛАНЦЕВЫЙ PN16*	ФЛАНЦЕВЫЙ ANSI 150 **	ТЕМПЕРАТУРА
ДАВЛЕНИЕ	ДАВЛЕНИЕ
16 bar	15,4 bar	100 °С
15,5 bar	14,6 bar	150 °С
14,7 bar	13,8 bar	200 °С
13,9 bar	12,1 bar	250 °С

Максимальное рабочее давление 14 бар

Максимальная рабочая температура 198 °С

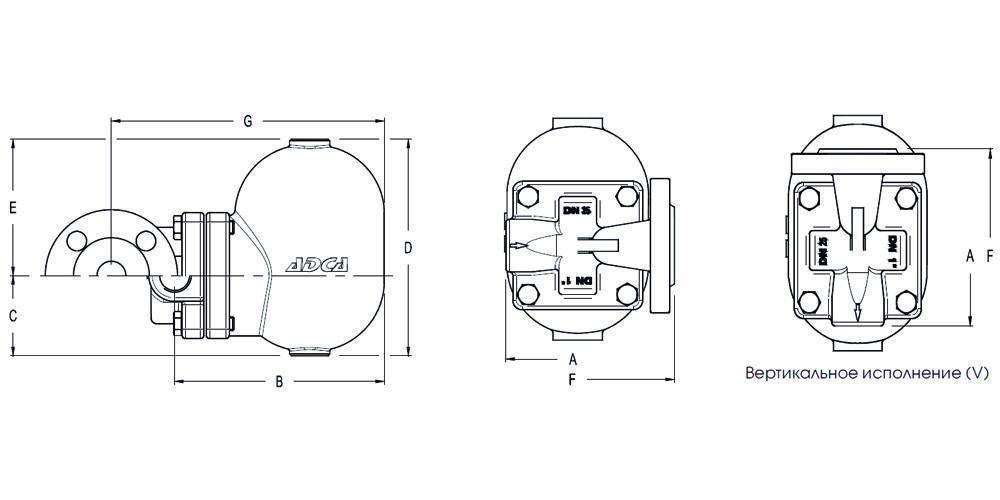

ГАБАРИТНЫЕ РАЗМЕРЫ, мм

резьбовой	EN PN16	ANSI 150
DN	A	B	C	D	E	Масса, кг	F	G	Масса, кг	F	G	Масса, кг
25–1"	120	195	80	190	110	9	160	248	11,3	160	248	10,9

Поз заказ может быть поставлена версия DN32–1¹/4" с размерами: A=190, F=230 mm

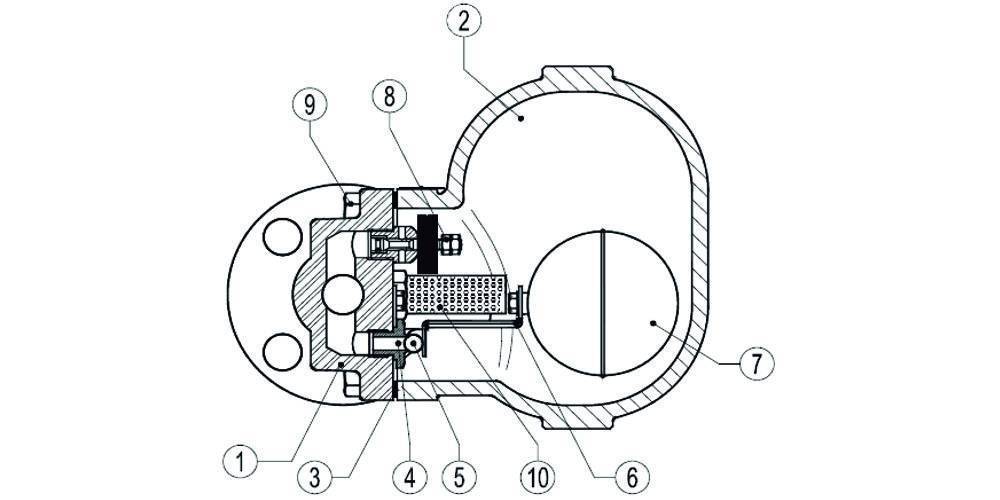

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
№	НАИМЕНОВАНИЕ	МАТЕРИАЛ
1	корпус	GJS-400–15 / 0.7040
2	крышка	GJS-400–15 / 0.7040
3	*прокладка	Металлизированный графит
4	*седло	AISI 410 / 1.4006
5	*клапан	AISI 44 °C / 1.4125
6	*рычаг	AISI 304 / 1.4301
7	*поплавок	AISI 304 / 1.4301
8	* термостатический клапан	Нерж сталь (биметалл)
9	болт	сталь 8.8
10	** фильтр	AISI 304 / 1.4301

*Поставляемый ремнабор (под заказ)

**опция

Производитель:

Прогрессивные решения

Метки: Конденсатоотводчик поплавковый ADCA FLT17 HC, DN25
