Конденсатоотводчик поплавковый ADCA FLT17 HC, DN25

Конденсатоотводчик поплавковый ADCA FLT17, DN15-20

Конденсатоотводчик поплавковый ADCA FLT17 HC, DN50

Назначение

Конденсатоотводчик поплавковый ADCA FLT17 HC, DN50. ОПИСАНИЕ FLТ17HС конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата. ОСНОВНЫЕ СВОЙСТВА Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления ...Подробнее

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ

FLТ17HС конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления

ОПЦИИ:	SLR – клапан для выпуска паровых пробок встроенный фильтр.
РАБОЧАЯ СРЕДА:	Насыщенный или перегретый пар
ИСПОЛНЕНИЯ:	FLТ17НС-4,5, FLТ17НС-10, FLТ17НС-14
ПАРАМЕТРЫ:	Максимальное рабочее давление 14 бар, Максимальная рабочая температура 198 °С
ПРИСОЕДИНЕНИЕ:	Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092–2 PN16, ANSI
УСТАНОВКА:	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – FLТ17HС (R-L)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ФЛАНЦЕВЫЙ PN16*	ФЛАНЦЕВЫЙ ANSI 150 **	ТЕМПЕРАТУРА
ДАВЛЕНИЕ	ДАВЛЕНИЕ
16 бар	15,4 бар	100 °С
15,5 бар	14,6 бар	150 °С
14,7 бар	13,8 бар	200 °С
13,9 бар	12,1 бар	250 °С

ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ УСТАНОВКИ:

- установка на горизонтальном трубопроводе, направление потока слева направо (L-R) -установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Внимание: данная конструкция НЕ позволяет менять направление потока.

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ

FLТ17HС-4,5: 4,5 бар

FLТ17HС-10: 10 бар

FLТ17HС-14: 14 бар

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч

ТИП	DN	ПЕРЕПАД ДАВЛЕНИЯ, бар
0,1	0,3	0,5	0,7	1	1,5	2	4,5	7	10	12	14
FLТ17–4,5	50HС	2400	5900	7550	9050	11000	14000	15500	22500
FLТ17–10	50HС	1800	3000	3900	4450	5000	6100	7100	10000	13750	16000
FLТ17–14	50HС	900	1500	1900	2300	2700	3100	3600	5000	6900	8100	9000	9800

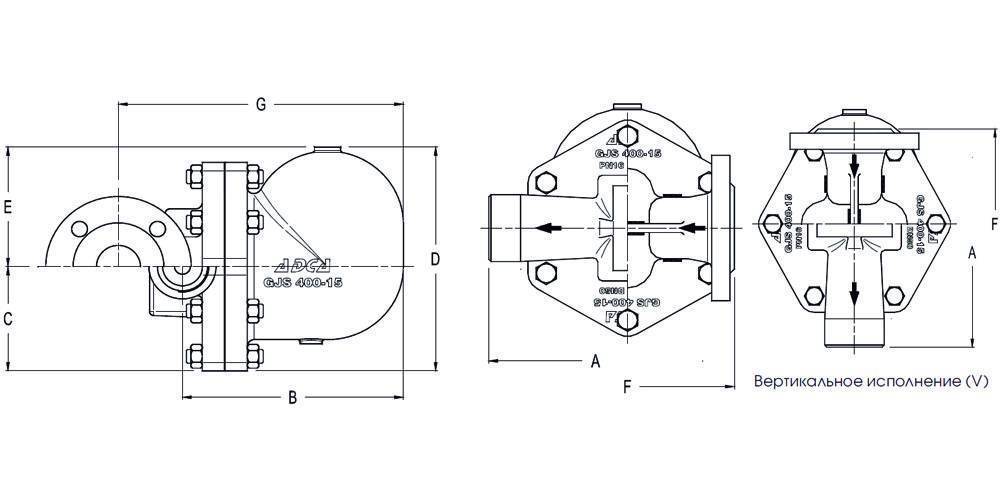

ГАБАРИТНЫЕ РАЗМЕРЫ, мм

резьбовой	EN PN16	ANSI 150
DN	A	B	C	D	E	Масса, кг	F	G	Масса, кг	F	G	Масса, кг
50–2"	300	250	126	266	140	21,6	230	325	27,8	230	325	27,6

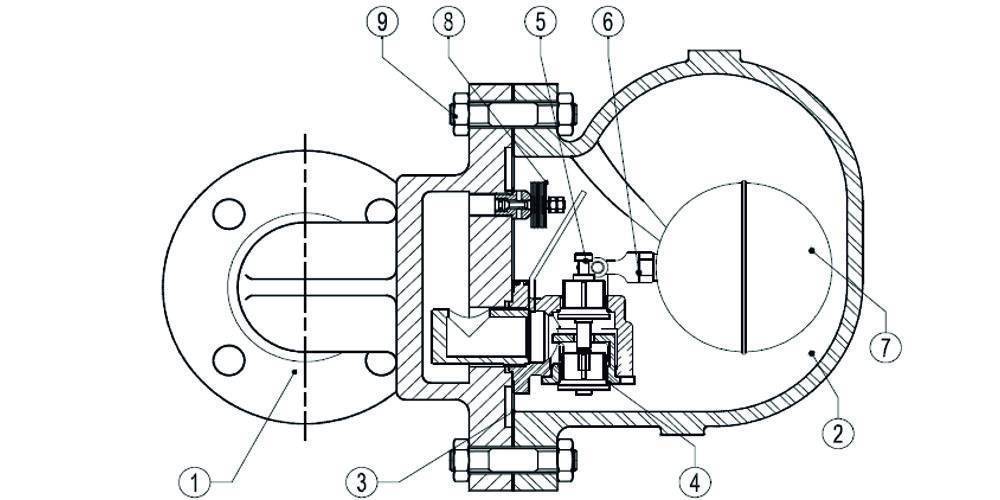

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№ п/п	НАИМЕНОВАНИЕ	МАТЕРИАЛ
1	корпус	GJS-400–15 / 0.7040
2	крышка	GJS-400–15 / 0.7040
3	*прокладка	Металлизированный графит
4	*седло	CF8 / 1.4308
5	*клапан	AISI 420 / 1.4021
6	*рычаг	AISI 304 / 1.4301
7	*поплавок	AISI 304 / 1.4301
8	* термостатический клапан	Нерж сталь (биметалл)
9	болт	сталь 8.8

*Поставляемый ремнабор (под заказ)

Производитель:

Прогрессивные решения
