КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ ADCA FLT32
ОПИСАНИЕ
FLT32 конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.
ОСНОВНЫЕ СВОЙСТВА
Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления. Удаляет воздух (встроенный биметаллический воздухоотводчик).
| ОПЦИИ | SLR – клапан для выпуска паровых пробок.Встроенный фильтр. |
| ПРИМЕНЕНИЕ | Насыщенный или перегретый пар. |
| ИСПОЛНЕНИЯ | FLT32–4,5, 10, 14 или 21. |
| ТИПОРАЗМЕРЫ | DN 1/2"–1" – DN15–25 |
| ПРИСОЕДИНЕНИЕ | Внутренняя резьба ISO7/1 Rp (BS21),фланцевое EN 1092–1 PN40 или ANSI стандарт. |
| УСТАНОВКА | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – FLT32 (R-L) |
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ
FLT32–4,5 4,5 бар
FLT32–10 10 бар
FLT32–14 14 бар
FLT32–21 21 бар
Под заказ возможна поставка - установка на горизонтальном трубопроводе, направление потока слева направо (L-R) - установка на вертикальном трубопроводе, направление потока сверху вниз (V) Внимание: данная конструкция позволяет менять направление только c R-L на L-R.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ФЛАНЦЕВЫЙ PN40 / ANSI 300* | ФЛАНЦЕВЫЙ ANSI 150 ** | ТЕМПЕРАТУРА |
| ДАВЛЕНИЕ | ДАВЛЕНИЕ | |
| 37,1 бар | 15,4 бар | 100 °C |
| 33,3 бар | 13,8 бар | 200 °C |
| 30,4 бар | 12,1 бар | 250 °C |
| 27,6 бар | 10,2 бар | 300 °C |
PMO – Максимальное рабочее давление 32 бар
TMO – Максимальная рабочая температура 250 °C
* В соответствии с EN1092–1:2007;
** В соответствии с EN1759–1:2004
Характеристики PN40 и ниже, зависят от типа присоединения. Характеристики для присоединений внутренняя резьба, а также сварка встык или внахлест соответствуют PN40.
ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч
| ТИП | DN | ПЕРЕПАД ДАВДЕНИЯ, бар | ||||||||||||||
| 0,5 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 21 | ||
| FLT32–4,5 | 15–25 | 230 | 330 | 400 | 440 | 535 | 630 |
|
|
|
|
|
|
|
|
|
| FLT32–10 | 15–25 | 150 | 200 | 250 | 280 | 340 | 400 | 460 | 495 | 520 | 550 | 595 |
|
|
|
|
| FLT32–14 | 15–25 | 120 | 150 | 190 | 220 | 260 | 320 | 380 | 400 | 425 | 440 | 480 | 510 | 550 |
|
|
| FLT32–21 | 15–25 | 60 | 80 | 90 | 115 | 135 | 160 | 190 | 200 | 220 | 230 | 240 | 260 | 270 | 290 | 300 |

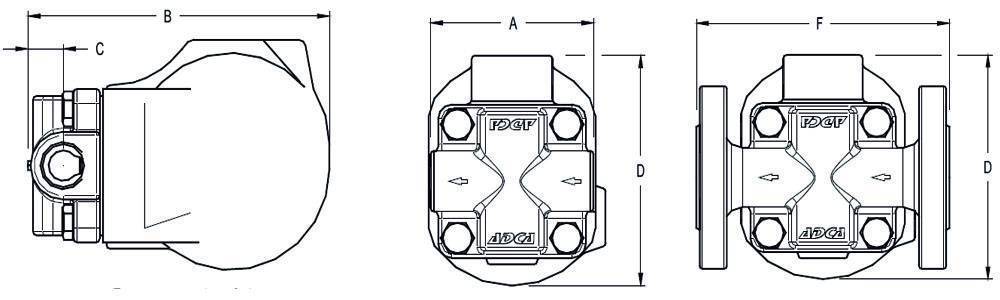

ГАБАРИТНЫЕ РАЗМЕРЫ, мм
| резьбовой | EN PN16/40 | ANSI 150 | ANSI 300 | ||||||||
| DN | A | B | C | D | Масса, кг | F | Масса, кг | F | Масса, кг | F | Масса, кг |
| 15–1/2" | 95 | 178 | 23 | 128 | 5,2 | 150 | 6,7 | 150 | 6,2 | 150 | 7 |
| 20–3/4" | 95 | 178 | 23 | 128 | 5,2 | 150 | 7,4 | 150 | 6,6 | 150 | 8,2 |
| 25–1" | 95 | 178 | 23 | 128 | 5,2 | 160 | 7,8 | 160 | 7,4 | 160 | 9 |

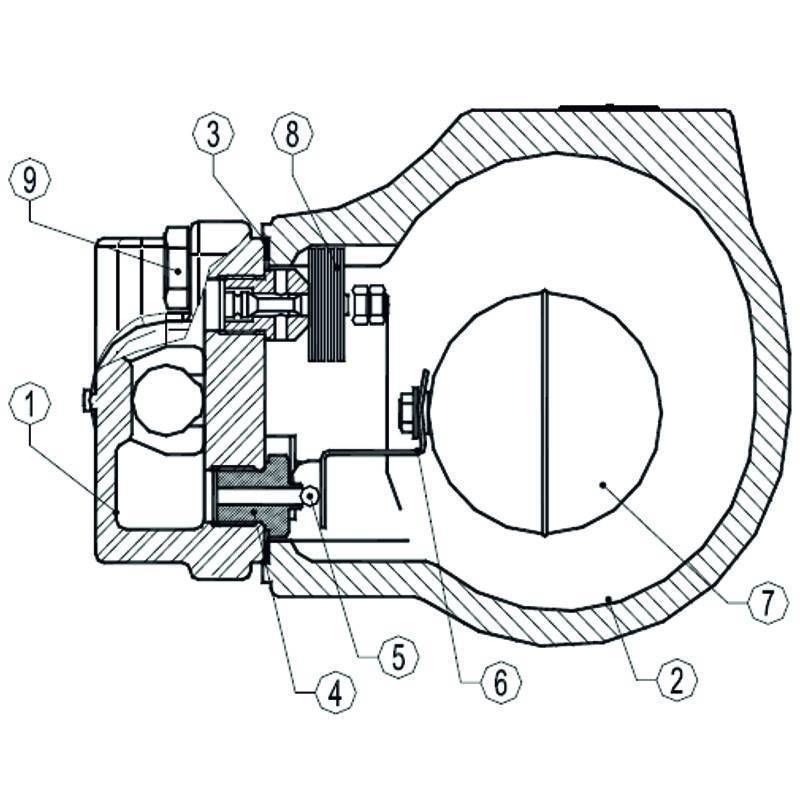

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
|
| НАИМЕНОВАНИЕ | МАТЕРИАЛ |
| 1 | Корпус | GP240GH / 1.0619 |
| 2 | Крышка | GP240GH / 1.0619 |
| 3 | *Прокладка | Металлизированный графит |
| 4 | *Седло | AISI 410 / 1.4006 |
| 5 | *Клапан | AISI 410 / 1.4006 |
| 6 | *Рычаг | AISI 304 / 1.4301 |
| 7 | *Поплавок | AISI 304 / 1.4301 |
| 8 | *Термостатический клапан | Нерж.сталь(Биметалл) |
| 9 | Болты | Сталь 8.8 |
*Поставляемые комплектующие (под заказ).
