Конденсатоотводчик поплавковый автоматический ADCA FLT32, Ду15-25

Конденсатоотводчик поплавковый сдвоенный ADCA FLT22S/TW, FLT22SS/TW, Ду80-100

Конденсатоотводчик поплавковый автоматический, ADCA FLT14I, Ду15-20

Назначение

Конденсатоотводчик поплавковый автоматический, ADCA FLT14I, Ду15-20. ОПИСАНИЕ FLT14I поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение внутренняя резьба или фланцы,...Подробнее

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ

FLT14I поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании, а также для дренажа конденсата.

Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата.

Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузки и перепада давления.

ОПЦИИ	SLR – клапан для выпуска паровых пробок
ПРИМЕНЕНИЕ	Насыщенный или перегретый пар.
ИСПОЛНЕНИЯ	FLT14I-4,5, 10 или 14
ТИПОРАЗМЕРЫ	DN ¹/2" – DN³/4"; DN15 – DN20
ПРИСОЕДИНЕНИЕ	внутр.резьба ISO7/1 Rp (BS21)/фланцы EN 1092–1 PN16 или ANSI
УСТАНОВКА	по умолчанию горизонтально поток справа налево FLT14I (R-L)

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ

FLT14I-4,5 4,5 бар

FLT14I-10 10 бар

FLT14I-14 14 бар

Под заказ возможна поставка

-установка на горизонтальном трубопроводе,

направление потока слева направо (L-R) -установка на вертикальном трубопроводе,

направление потока сверху вниз (V)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ФЛАНЦЕВЫЙ PN16*	ФЛАНЦЕВЫЙ ANSI 150 **	ТЕМПЕРАТУРА
ALLOW. PRES.	ALLOW. PRES.
16 бар	16 бар	100 °C
14,5 бар	14,8 бар	150 °C
13,4 бар	13,6 бар	200 °C
12,7 бар	12 бар	250 °C

ПРОПУСКНАЯ СПОСОБНОСТЬ в кг/ч

ТИП	DN	ПЕРЕПАД ДАВЛЕНИЯ (бар)
0,5	1	1,5	2	3	4,5	6	7	8	9	10	12	14
FLT14I-4,5	15–20	200	280	320	360	400	495
FLT14I-10	15–20	110	140	175	190	230	280	300	330	350	390	405
FLT14I-14	15–20	70	100	120	140	155	190	210	220	225	230	260	280	300

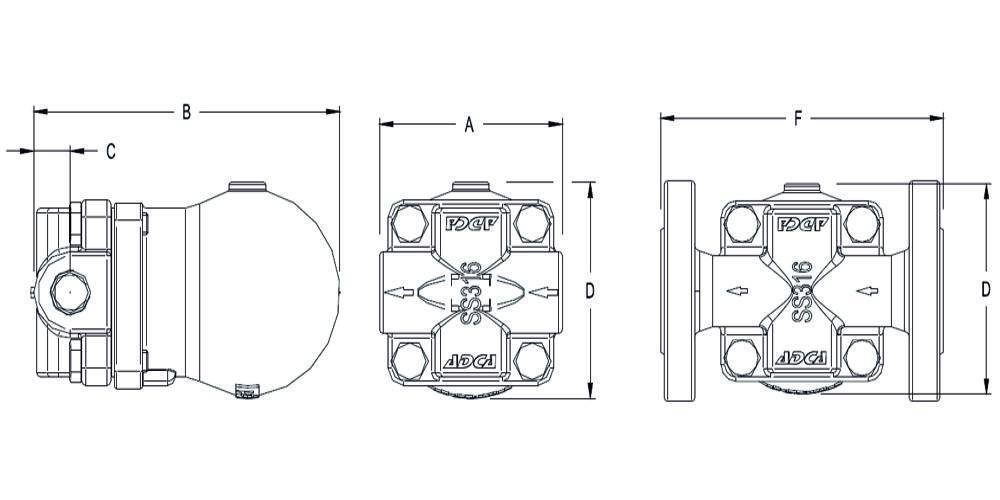

ГАБАРИТНЫЕ РАЗМЕРЫ (mm)

РЕЗЬБОВЫЕ	EN PN16	ANSI 150
DN	A	B	C	D	Масса, кг	F	Масса, кг	F	Масса, кг
15-1/2"	95	160	23	100	3,5	150	5	150	4,5
20-3/4"	95	160	23	100	3,5	150	5,5	150	4,7

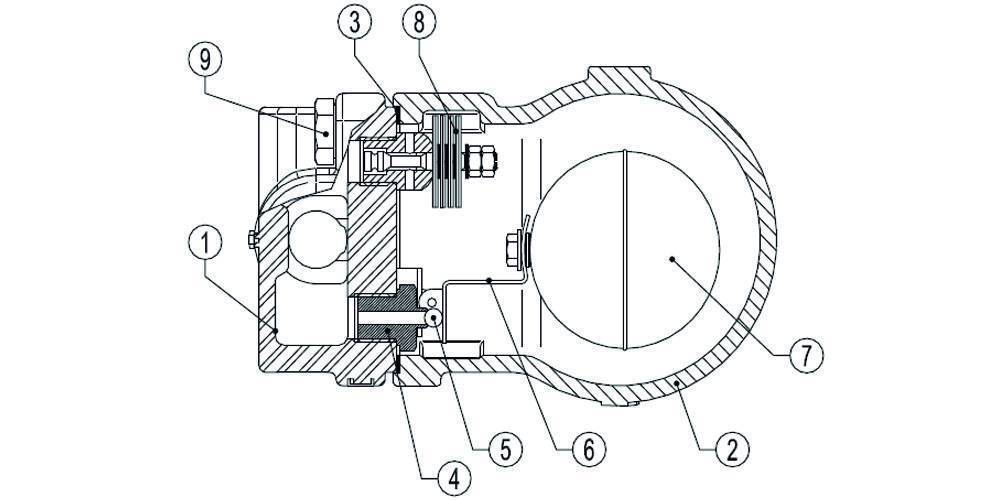

МАТЕРИАЛЫ

	НАИМЕНОВАНИЕ	МАТЕРИАЛЫ
1	Корпус	CF8M / 1.4408
2	Крышка	CF8M / 1.4408
3	*Прокладка	Металлизир.графит
4	*Седло	AISI 410 / 1.4006
5	*Клапан	AISI 440C / 1.4125
6	*Рычаг	AISI 304 / 1.4301
7	*Поплавок	AISI 304 / 1.4301
8	*Термост.клапан	Нерж.ст. (Биметалл)
9	Болт	St.Steel A2-70

*Поставляемые комплектующие.
