Назначение

Конденсатоотводчик поплавковый сдвоенный ADCA FLT22S/TW, FLT22SS/TW, Ду80-100. КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ cдвоенный DN 80 DN 100 ADCA FLT22S/TW – из углеродистой стали / ADCA FLT22SS/TW – из нержавеющей стали ОПИСАНИЕ ADCA FLT22/TW поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установке на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков являетс...Подробнее

В зависимости от размера заказа предоставляются скидки

КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ
cдвоенный DN 80 DN 100

ADCA FLT22S/TW – из углеродистой стали / ADCA FLT22SS/TW – из нержавеющей стали

ОПИСАНИЕ

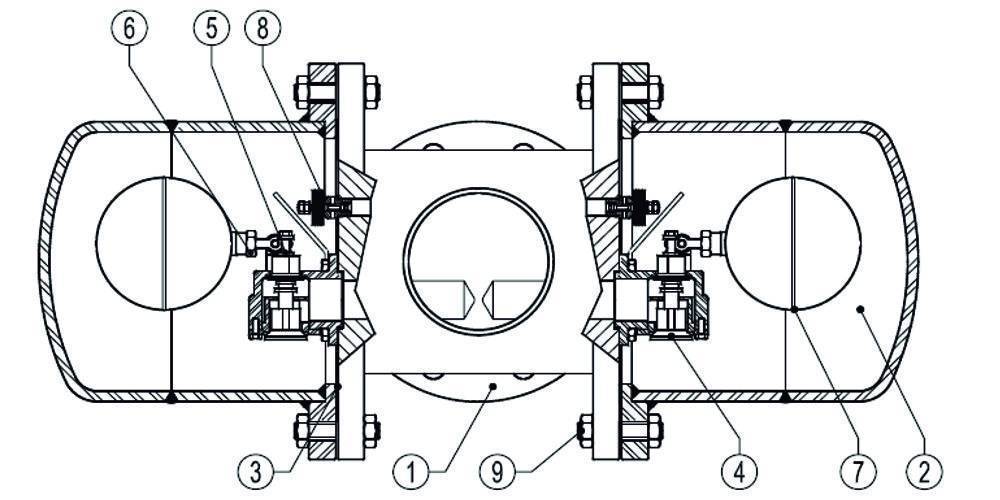

ADCA FLT22/TW поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установке на теплообменном оборудовании, а также для дренажа конденсата.
Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА
Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузки и перепада давления.

Применение	Насыщенный и перегретый пар
Исполнения	FLT 22S/TW – углерод.сталь FLT22SS/TW – нерж.сталь
Типоразмеры	DN 80 – DN 100
Присоединение	Фланцы по EN 1092–1 PN40 или ANSI
Установка	Горизонтальная установка

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ

FLT22S/TW-4,5	4,5 бар
FLT22S/TW-10	10 бар
FLT22S/TW-14	14 бар
FLT22S/TW-21	21 бар

Примечание: те же параметры для типа FLT22SS/TW

Пример заказа: ADCA FLT22S/TW - 10 - 080 Поплавковый конденсатоотводчик FLT 22S, Ду 80 мм, фланцевый, сдвоенный, максимальный перепад давления 10 бар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

FLT22S/TW	FLT22SS/TW	Температура
Фланцы PN 25 / ANSI 300 *	Фланцы ANSI 150 **	Фланцы PN 25 / ANSI 300 *	Фланцы ANSI 150 **
Давление	Давление	Давление	Давление
23,2 бар	15,4 бар	21,5 бар	15,7 бар	100 °C
20,8 бар	13,8 бар	17,5 бар	13,2 бар	200 °C
19 бар	12,1 бар	16,3 бар	12 бар	250 °C
17,2 бар	10,2 бар	15,1 бар	10,2 бар	300 °C

PMO – Макс. Рабочее давление 21 bar
* В соотв. с EN1092–1:2007;
** В соотв. с EN1759–1:2004
Параметры PN25 или ниже, в зав-ти от типа присоединения. Резьбовое присоединение PN25. TMO – Макс. Рабоая температура 250 °C

ПРОПУСКНАЯ СПОСОБНОСТЬ, (кг/ч)

ТИП	DN	Перепад давления, (бар)
0,5	0,7	1	1,5	2	4,5	7	10	14	16	21
FLT22S/TW-4,5	80–100	15100	18100	22000	28000	31000	45000
FLT22S/TW-10	80–100	7800	8900	10000	12200	14200	20000	27500	32000
FLT22S/TW-14	80–100	3800	4600	5400	6200	7200	10000	13800	16200	19600
FLT22S/TW-21	80–100	3800	4600	5400	6200	7200	10000	13800	16200	19600	20000	24100

Примечание: те же параметры для FLT22SS/TW

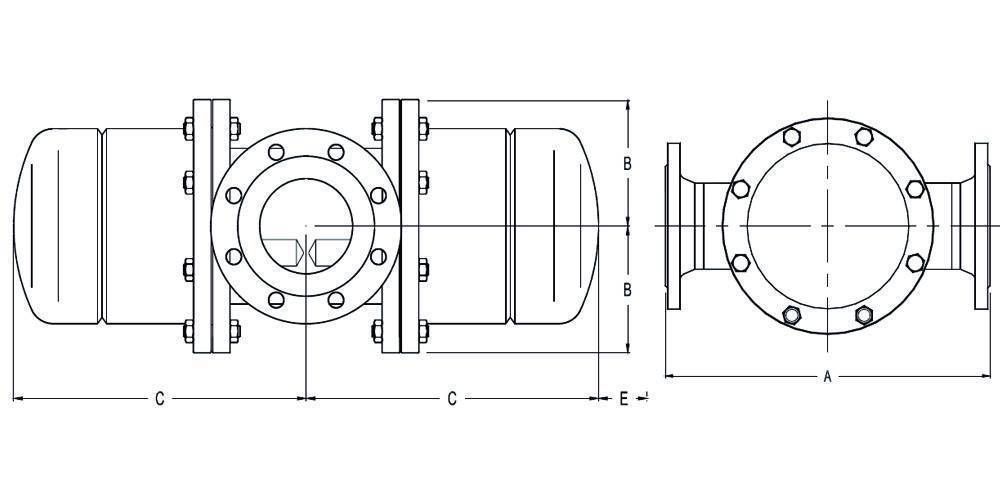

Габаритные размеры, мм

Ду	А	В	С	Е	масса, кг
80	440	155	345	235	110
100	440	155	345	235	115

ВНИМАНИЕ!

Данное оборудование рекомендуем Вам подбирать только с помощью инженеров компании Академия Тепла.

Просим Вас заполнить опросный лист и отправить его в офис компании по электронной почте на адрес info@a-tepla.ru
