Кран шаровой криогенного исполнения PEKOS PCG, Ду15-300, Ру16-40, нержавеющая...

Кран шаровой с металлическим уплотнением PEKOS Р0, Р1, Р3, Р6, Ду15-200, Ру1...

Кран шаровой на пар PEKOS P02, Ду15-200, Ру16, фланцевый, чугунный

Назначение

Кран шаровой на пар PEKOS P02, Ду15-200, Ру16, фланцевый, чугунный. Применение Для использования в химической, нефтехимической, нефтегазовой, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленностях, вв паровых и пароконденсатных системах и системах водознабжения. Технические характеристики Серия кранов Р02 Р04 Р06/Р07 Условный диаметр, (мм) 15-200 15-50 65-600 15-500 65-600 Условное давление, МПа 1,6 4,0 1,6 / 4,0 4,0 1,6 / 4,0 Рабочая температура, оС -20...+240 оС* -40...+240 оС* -60...+240 оС* Присоединение фланцевое ...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Для использования в химической, нефтехимической, нефтегазовой, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленностях, вв паровых и пароконденсатных системах и системах водознабжения.

Технические характеристики

Серия кранов	Р02	Р04	Р06/Р07
Условный диаметр, (мм)	15-200	15-50	65-600	15-500	65-600
Условное давление, МПа	1,6	4,0	1,6 / 4,0	4,0	1,6 / 4,0
Рабочая температура, ^оС	-20...+240 ^оС*	-40...+240 ^оС*	-60...+240 ^оС*
Присоединение	фланцевое
Управление	голый шток, рукоятка, редуктор, пневмопривод, электропривод
Шток	стандартный, удлиненный, удлиненный с контролем протечек
Конструкция запорного органа	плавающий шар	плавающий шар / шар на опоре
Герметичность	Класс "А" (для мягких и металических уплотнений)

*Температура указана для мягких седловых уплотнений и зависит от применяемых материалов.

Варианты конструкции:

+ плавающий шар;
+ шар на опоре;
+ корпус из 2-3 частей или моноблок;
+ полно- или неполнопроходной.

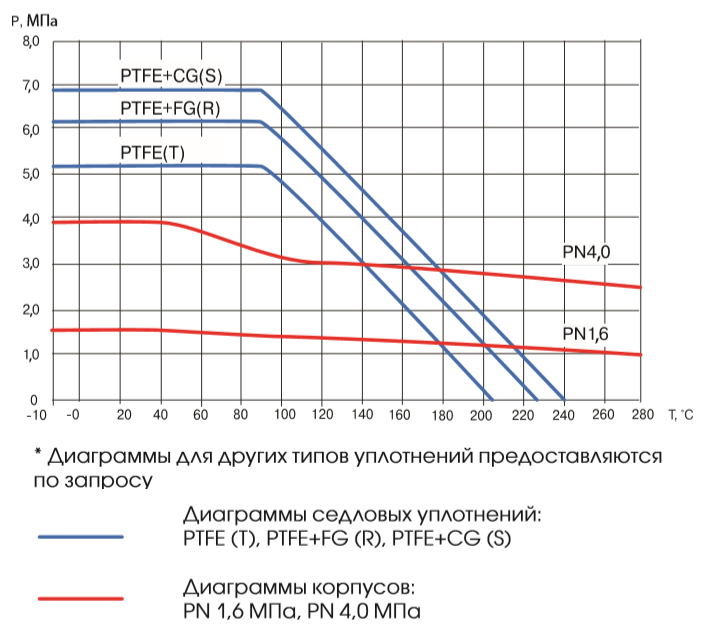

Диаграмма "Температура - Давление"

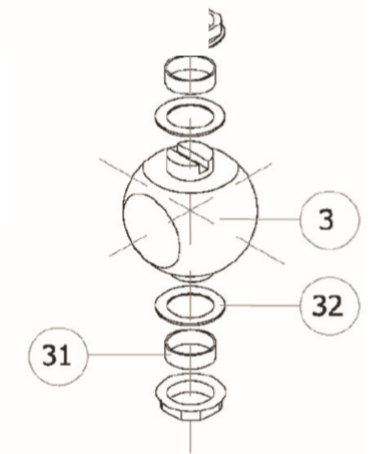

Конструкция крана с шаром на опоре (150-200 4.0 МПа, 250-400)

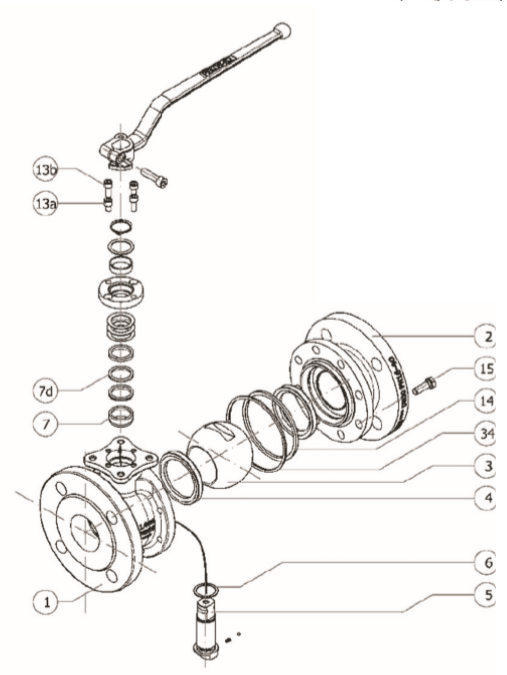

Конструкция крана с плавающим шаром
(1,6 МПа, 15-200; 4,0 МПа, 15-125)

Спецификация

№	Деталь	Р02	Р04/Р24	Р06/Р26	Р07
1	Корпус 1	GG25	Чугун	1.0619	Угл.сталь	1.4408	Нерж.сталь	1.4539 (904L)	Нерж.сталь
2	Корпус 2	GG25	Чугун	1.0619	Угл.сталь	1.4408	Нерж.сталь	1.4539 (904L)	Нерж.сталь
3	Шар	1.4027	Нерж.сталь	1.4408	Нерж.сталь	1.4408	Нерж.сталь	1.4539 (904L)	Нерж.сталь
4	Седло	PTFE+CG	(S)	PTFE	(T)	PTFE	(T)	PTFE	(T)
5	Шток	1.4021	Нерж.сталь	1.4401	Нерж.сталь	1.4462	Нерж.сталь	1.4539 (904L)	Нерж.сталь
6	Уплотнение штока	PTFE+CG	(S)	PTFE+FG	(R)	PTFE+FG	(R)	PTFE+FG	(R)
7	Уплотнение штока	PTFE+CG	(S)	PTFE	(T)	PTFE	(T)	PTFE	(T)
7d	Уплотнение штока	-	Graphite	(G)	Graphite	(G)	Graphite	(G)
13a	Болт крышки	A4-70	A4-70	A4-70	A4-70
13b	Ограничитель хода	A4-70	A4-70	A4-70	A4-70
14	Уплотнение корпуса	PTFE+CG	(S)	PTFE	(T)	PTFE	(T)	PTFE	(T)
15	Болт корпуса	1.045(8.8)	A2-70	A4-70	A4-70
31	Опорная шайба	-	PTFE	(T)	PTFE	(T)	PTFE	(T)
32	Диск опорной шайбы	-	PTFE+FG	(R)	PTFE+FG	(R)	PTFE+FG	(R)
34	Уплотнение корпуса	-	Graphite	(G)	Graphite	(G)	Graphite	(G)

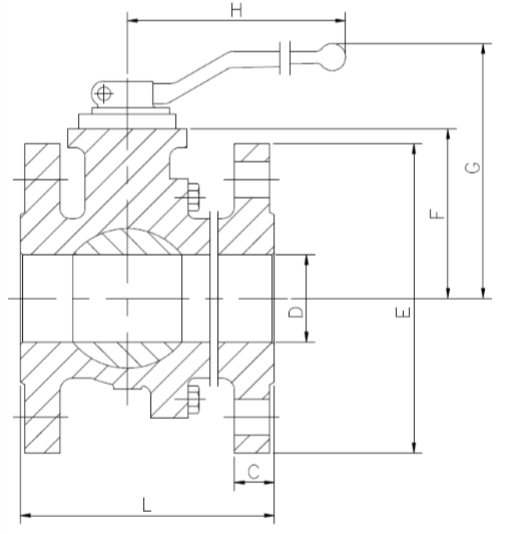

Габаритные размеры и технические данные двухходовых шаровых кранов серии Р0

DN, (mm)	D, (mm)	L*, (mm)	E, (mm)	F, (mm)	G, (mm)	H, (mm)	ISO 5211	Масса*, (кг)
PN 1.6	PN 4.0
15	15	115	95	95	52	100	185	F05	3
20	20	120	105	05	54	102	185	F05	3
25	25	125	115	115	60	110	185	F05	4
32	32	130	140	140	65	115	185	F05	6
40	40	140	150	150	75	129	293	F07	8
50	50	150	165	165	83	137	293	F07	11
65	65	170	185	185	96	150	293	F07	15
80	80	180	200	200	114	187	350	F10	20
100	100	190	220	235	128	201	350	F10	29
125	125	325	250	270	158	247	680	F12	58
150	150	350	285	300	175	264	680	F12	75
200	200	400	340	375	245	334	750	F14	137
250	250	450	405	450	285	-	-	F14	220
300	300	500	460	515	336	-	-	F14	290
350	350	550	520	580	347	-	-	F16	377
400	400	600	525	585	386	-	-	F25	480

*Для 15-100 возможно исполнение с увелич. строит. длиной (серия Р2)

Коэффициент пропускной способности, (м3/ч)

DN, (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Kv, (m³/ч)	18	38	60	105	170	255	480	910	1500	2450	3900	8400	13800	18300	23500	32100

Крутящий момент двухходовых шаровых кранов серии Р0, Нм

DN, (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Py16	Hm	8	10	14	23	31	46	55	85	110	240	380	540	950	1200	2130	2860
Py40	12	14	17	30	40	65	85	130	190	350	470	975	1290	1450	По запросу

Примечание:
- Рабочая среда - условно чистая вода.
- С уплотнениями или крутящий момент увеличивается на 30-50%.
- При длительной эксплуатации в одном положении крутящий момент может увеличится до 50% и нормализуется после нескольких поворотов рукоятки.

Код для заказа*

Ду, мм	Уплотнение TTTGV (PTFE/PTFE/PTFE/Grafite/VITON) Тмакс 200 ^оС
Р02	Р04	Р06	Р07
PN 1.6	PN 1.6	PN 4.0	PN 1.6	PN 4.0	PN 1.6	PN 4.0
15	P1.27T2.351	-	P1.47T4.351	-	P1.77T4.351	-	P1.88T4.351
20	P1.27T2.451	-	P1.47T4.451	-	P1.77T4.451	-	P1.88T4.451
25	P1.27T2.551	-	P1.47T4.551	-	P1.77T4.551	-	P1.88T4.551
32	P1.27T2.651	-	P1.47T4.651	-	P1.77T4.651	-	P1.88T4.651
40	P1.27T2.751	-	P1.47T4.751	-	P1.77T4.751	-	P1.88T4.751
50	P1.27T2.851	-	P1.47T4.851	-	P1.77T4.851	-	P1.88T4.851
65	P1.27T2.951	P1.47T2.951	P1.47T4.951	P1.77T2.951	P1.77T4.951	P1.88T2.951	P1.88T4.951
80	P1.27T2.1051	P1.47T2.1051	P1.47T4.1051	P1.77T2.1051	P1.77T4.1051	P1.88T2.1051	P1.88T4.1051
100	P1.27T2.1151	P1.47T2.1151	P1.47T4.1151	P1.77T2.1151	P1.77T4.1151	P1.88T2.1151	P1.88T4.3111
125	P1.27T2.1251	P1.47T2.1251	P1.47T4.1251	P1.77T2.1251	P1.77T4.1251	P1.88T2.1251	P1.88T4.1251
150	P1.27T2.1351	P1.47T2.1351	P1.47T4.1351	P1.77T2.1351	P1.77T4.1351	P1.88T2.1351	P1.88T4.1351
200	P1.27T2.1451	P1.47T2.1451	P1.47T4.1451	P1.77T2.1451	P1.77T4.1451	P1.88T2.1451	P1.88T4.1451
250	-	P1.47T2.1551	P1.47T4.1551	P1.77T2.1551	P1.77T4.1551	P1.88T2.1551	P1.88T4.1551
300	-	P1.47T2.1651	P1.47T4.1651	P1.77T2.1651	P1.77T4.1651	P1.88T2.1651	P1.88T4.1651

Код для заказа*

Ду, мм	Уплотнение SSSGV (PTFE+CG/PTFE+CG/PTFE+CG/Grafite/VITON) Тмакс 240 ^оС
Р02	Р04	Р06	Р07
PN 1.6	PN 1.6	PN 4.0	PN 1.6	PN 4.0	PN 1.6	PN 4.0
15	P1.27S2.351	-	P1.47S4.351	-	P1.77S4.351	-	P1.88S4.351
20	P1.27S2.451	-	P1.47S4.451	-	P1.77S4.451	-	P1.88S4.451
25	P1.27S2.551	-	P1.47S4.551	-	P1.77S4.551	-	P1.88S4.551
32	P1.27S2.651	-	P1.47S4.651	-	P1.77S4.651	-	P1.88S4.651
40	P1.27S2.751	-	P1.47S4.751	-	P1.77S4.751	-	P1.88S4.751
50	P1.27S2.851	-	P1.47S4.851	-	P1.77S4.851	-	P1.88S4.851
65	P1.27S2.951	P1.47S2.951	P1.47S4.951	P1.77S2.951	P1.77S4.951	P1.88S2.951	P1.88S4.951
80	P1.27S2.1051	P1.47S2.1051	P1.47S4.1051	P1.77S2.1051	P1.77S4.1051	P1.88S2.1051	P1.88S4.1051
100	P1.27S2.1151	P1.47S2.1151	P1.47S4.1151	P1.77S2.1151	P1.77S4.1151	P1.88S2.1151	P1.88S4.3111
125	P1.27S2.1251	P1.47S2.1251	P1.47S4.1251	P1.77S2.1251	P1.77S4.1251	P1.88S2.1251	P1.88S4.1251
150	P1.27S2.1351	P1.47S2.1351	P1.47S4.1351	P1.77S2.1351	P1.77S4.1351	P1.88S2.1351	P1.88S4.1351
200	P1.27S2.1451	P1.47S2.1451	P1.47S4.1451	P1.77S2.1451	P1.77S4.1451	P1.88S2.1451	P1.88S4.1451
250	-	P1.47S2.1551	P1.47S4.1551	P1.77S2.1551	P1.77S4.1551	P1.88S2.1551	P1.88S4.1551
300	-	P1.47S2.1651	P1.47S4.1651	P1.77S2.1651	P1.77S4.1651	P1.88S2.1651	P1.88S4.1651
