Кран шаровой PEKOS P04, Ду15-400, Ру16, фланцевый, углеродистая сталь

Кран шаровой PEKOS P1, Р3, Р6, P9, Р15, Р25, Ду1/2"-20", 150-2500 l...

Кран шаровой PEKOS P06, Ду15-400, Ру16/40, фланцевый, полный проход

Назначение

Кран шаровой PEKOS P06, Ду15-400, Ру16/40, фланцевый, полный проход. Применение Для использования в химической, нефтехимической, нефтегазовой, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленностях, в паровых и пароконденсатных системах и системах водоснабжения. Технические характеристики Серии кранов Р04 Р06 Условный диаметр, мм 15-50 65-400 15-50 65-400 Условное давление, МПа 4,0 1,6/4,0 4,0 1,6/4,0 Рабочая температура, °С -40... +240* -60... +240* Присоединение фланцевое Управ...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Для использования в химической, нефтехимической, нефтегазовой, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленностях, в паровых и пароконденсатных системах и системах водоснабжения.

Технические характеристики

Серии кранов	Р04	Р06
Условный диаметр, мм	15-50	65-400	15-50	65-400
Условное давление, МПа	4,0	1,6/4,0	4,0	1,6/4,0
Рабочая температура, °С	-40... +240*	-60... +240*
Присоединение	фланцевое
Управление	голый шток, рукоятка, редуктор, пнев- мопривод, электропривод
Конструкция запорного органа	плавающий шар / шар на опоре

*-зависит от применяемых материалов.

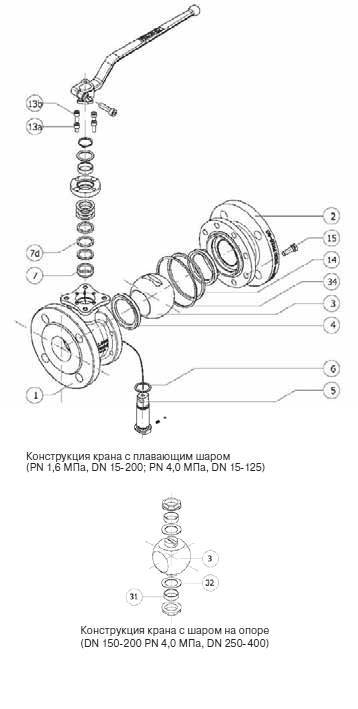

Спецификация

№	Деталь	Кол- во	P04/P24 TTTG	P06/P26 TTTG
1	Корпус 1	1	1.0619	Угл. сталь	1.4408	Нерж. сталь
2	Корпус 2	1	1.0619	Угл. сталь	1.4408	Нерж. сталь
3	Шар	1	1.4408	Нерж. сталь	1.4408	Нерж. сталь
4	Седло	2	PTFE	(Т)	PTFE	(Т)
5	Шток	1	1.4401	Нерж. Сталь	1.4401	Нерж. сталь
6	Уплотнение штока	1	PTFE + FG	(R)	PTFE + FG	(R)
7	Уплотнение штока	*	PTFE	(Т)	PTFE	(Т)
7d	Уплотнение штока	1	Graphite	Graphite
13a	Болт крышки	**	A4-70	A4-70
13b	Ограничитель хода	2	A4-70	A4-70
14	Уплотнение корпуса	1	PTFE	(Т)	PTFE	(Т)
15	Болт корпуса	-	A2-70	A4-70
31	Подшипник	2	PTFE	(Т)	PTFE	(Т)
32	Диск подшипника	2	PTFE+FG	(R)	PTFE + FG	(R)
34	Уплотненеи корпуса	1	Graphite	Graphite

Габаритные размеры и технические данные двухходовых шаровых кранов серии Р0

DN, мм	D, мм	*L, мм**	E, мм	F, мм	G, мм	H, мм	ISO 5211	*Масса, кг**
PN 1,6 МПа	PN 4,0 МПа
15	15	115	95	95	52	100	185	F05	3
20	20	120	105	105	54	102	185	F05	3
25	25	125	115	115	60	110	185	F05	4
32	32	130	140	140	65	115	185	F05	6
40	40	140	150	150	75	129	293	F07	8
50	50	150	165	165	83	137	293	F07	11
65	65	170	185	185	96	150	293	F07	15
80	80	180	200	200	114	187	350	F10	20
100	100	190	220	235	128	201	350	F10	29
125	125	325	250	270	158	247	680	F12	58
150	150	350	285	300	175	264	680	F12	75
200	200	400	340	375	245	334	750	F14	137
250	250	450	405	450	285	-	-	F14	220
300	300	500	460	515	336	-	-	F14	290
350	350	550	520	580	347	-	-	F16	377
400	400	600	525	585	386	-	-	F25	480

* Для DN 15-100 возможно исполнение с увелич. строит. длиной (серия P2)

Коэффициент пропускной способности, м3/ч

DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Kv, м3/ч	18	38	60	105	170	255	480	910	1500	2450	3900	8400	13800	18300	23500	32100

Крутящий момент двухходовых шаровых кранов серии Р0, Нм

DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Нм	8	10	14	23	31	46	55	85	110	240	380	540	950	1200	2130	2860

Примечание:

-Крутящий момент указан для кранов с седловым уплотнением Т при ΔР=1,6 МПа, рабочая среда - условно чистая вода.
-С уплотнениями S или R крутящий момент увеличится на 30% - 50%.
-При длительной эксплуатации в одном положении крутящий момент может увеличиться до 50% и нормализуется после нескольких поворотов рукоятки.

Диаграмма «Температура – Давление»

ВНИМАНИЕ!

Данное оборудование рекомендуем Вам подбирать только с помощью инженеров компании Академия Тепла.

Просим Вас заполнить опросный лист и отправить его в офис компании по электронной почте на адрес info@a-tepla.ru либо по факсу на номер (812) 640-02-45. Опросный лист Вы можете скачать с нашего сайта в разделе Документация.

Инженеры компании Академия Тепла всегда готовы Вам предоставить квалифицированную помощь в подборе данного оборудования.
