Кран шаровой футерованный эластомерами SWISSFLUID SBV, Ду15-200, Ру16, полный...
Кран шаровой трех-четырех ходовой PEKOS Р86 и Р76, Ду25-500, Ру40, фланцевый, нерж. сталь
Назначение
В зависимости от размера заказа предоставляются скидки
Кран шаровой трехходовой Pekos серии Р8 и четырехходовой серии Р7
| Применение Для использования в системах водоснабжения, химической, нефтехимической, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленности, в паровых и пароконденсатных системах.
Технические характеристики
* - кроме DN 32 (11/4")

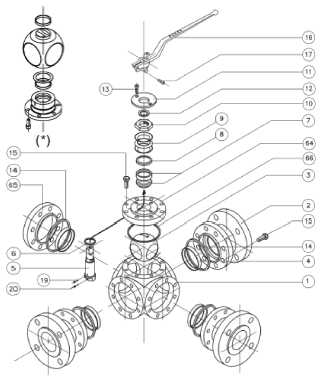

Спецификация
|
  * Шар на опоре для кранов PN4,0/Class 300, если номинальный диаметр более 100 мм.
|
Габаритные размеры и технические данные шаровых кранов серий Р7, Р8
| DN, мм, " | Размеры, мм | ISO 5211 | Масса, кг | ||||||||||
| D | E (DIN) | E (ANSI) | L | F | G | H | |||||||
| PN1,6 | PN4,0 | ||||||||||||
| PN1,6 | PN4,0 | Class 150 | Class 300 | ||||||||||
| 25 | 1" | 25 | 115 | 108 | 124 | 230 | 67 | 124 | 185 | F05 | 12 | 13 | |
| 40 | 1 | 40 | 150 | 127 | 156 | 260 | 82 | 147 | 293 | F07 | 22 | 25 | |
| 50 | 2" | 50 | 165 | 152 | 165 | 290 | 90 | 155 | 293 | F07 | 29 | 31 | |
| 65 | 21/2" | 65 | 185 | 178 | 190 | 340 | 109 | 190 | 293 | F10 | 47 | 50 | |
| 80 | 3" | 80 | 200 | 190 | 210 | 380 | 132 | 229 | 740 | F12 | 70 | 75 | |
| 100 | 4" | 100 | 220 | 235 | 229 | 254 | 430 | 147 | 250 | 740 | F12 | 102 | 112 |
| 150 | 6" | 150 | 285 | 300 | 280 | 318 | 480 | 216 | 310 | 750 | F14 | 178 | 192 |
| 200 | 8" | 200 | 340 | 375 | 343 | 381 | 600 | 258 | 350 | 750 | F14 | 301 | 325 |
| 250 | 10" | 250 | 405 | 450 | 406 | 445 | 775 | 372 | - | - | F16 | 555 | 600 |
| 300 | 12" | 300 | 460 | 515 | 483 | 521 | 850 | 395 | - | - | F16 | 754 | 815 |
| 350 | 14" | 334 | 520 | 580 | 533 | 584 | 1025 | 460 | - | - | F25 | 1179 | 1590 |
| 400 | 16" | 385 | 580 | 660 | 597 | 648 | 1150 | 510 | - | - | F25 | 2075 | 2300 |
| 450 | 18" | 436 | 640 | 685 | 635 | 710 | 1275 | 530 | - | - | F30 | 2810 | 3230 |
| 500 | 20" | 487 | 715 | 755 | 699 | 775 | 1400 | 550 | - | - | F30 | 3570 | 3790 |

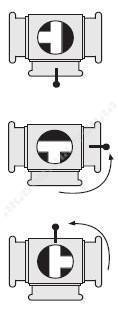

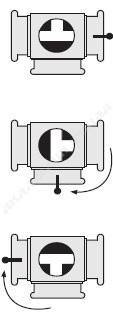

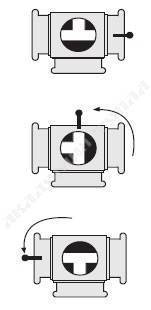

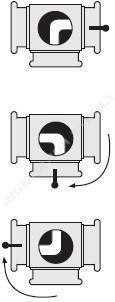

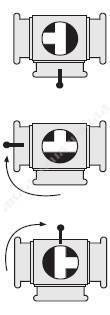

Возможные конфигурации трехходовых кранов
| Трехходовые шаровые краны, Т-порт | |||||||
| Стандартная конфигура- ция | Возможные конфигурации | ||||||
| Т1 – 90° | Т2 – 90° | Т3 – 90° | Т4 – 90° | Т5 – 180° | Т6 – 180° | Т7 – 180° | Т8 – 180° |
 |  |  |  |  |  |  |  |

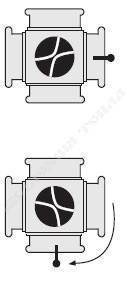

| Возможные конфигурации четырехходовых кранов
|
Крутящий момент трехходовых шаровых кранов серий Р8, Нм
| DN, мм | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| PN 1,6 | 26 | 58 | 66 | 102 | 132 | 192 | 510 | 900 | 1400 | 2100 | 3150 | 4725 | 7080 | 10630 |
| PN 4,0 | 34 | 80 | 110 | 190 | 273 | 420 | 675 | 1210 | 1580 | 2150 | 3710 | 4980 | 7030 | 11690 |
| PN 10,0 | 60 | 130 | 160 | 295 | 430 | 711 | 1530 | 2470 | 3160 | 3760 | - | - | - | - |
| NPS | 1" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
| Class 150 | 28 | 60 | 68 | 105 | 145 | 198 | 520 | 950 | 1500 | 2320 | 3480 | 5280 | 7050 | 10575 |
| Class 300 | 35 | 90 | 110 | 205 | 301 | 425 | 680 | 1220 | 1620 | 2220 | 4050 | 5875 | 9112 | 13670 |
| Class 600 | 60 | 130 | 160 | 295 | 430 | 711 | 1530 | 2470 | 3160 | 3760 | - | - | - | - |
Примечание: Крутящие моменты указаны для седлового уплотнения Т. Седловые уплотнения S или R увеличивают крутящий момент до 30%

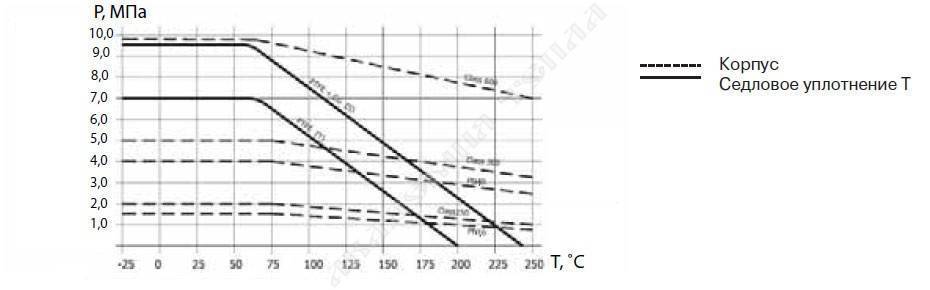

Диаграмма «Температура – Давление»
ВНИМАНИЕ!
Данное оборудование рекомендуем Вам подбирать только с помощью инженеров компании Академия Тепла.
Просим Вас заполнить опросный лист и отправить его в офис компании по электронной почте на адрес info@a-tepla.ru либо по факсу на номер (812) 640-02-45. Опросный лист Вы можете скачать с нашего сайта в разделе Документация.
Инженеры компании Академия Тепла всегда готовы Вам предоставить квалифицированную помощь в подборе данного оборудования.
