Обратный клапан пожарный ГРАНЛОК CV16, Ду50-300, Ру 16/25 , чугун.

Назначение


Обратный клапан пожарный ГРАНЛОК CV16, Ду50-300, Ру 16/25 , чугун.. Применение Для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды. Обратный клапан CV16 также применяется для системы пожаротушения, исполнение корпуса в красном цвете. Установка Клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе кла...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды. Обратный клапан CV16 также применяется для системы пожаротушения, исполнение корпуса в красном цвете.


Установка

Клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.

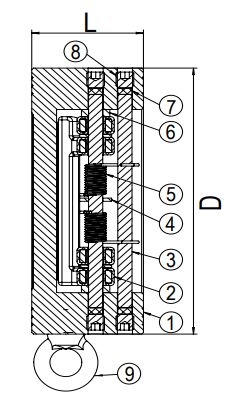

Спецификация

1

Корпус

Чугун GGG40

2

Пластины

Чугун, EPDM

3

Шток

Нержавеющая сталь AISI316

4

Шайба

PTFE

5

Пружина

Нержавеющая сталь SS304

6

Прокладочное кольцо

PTFE

7

Уплотнение

EPDM

8

Болт

Cталь

9

Направляющая

Cталь


Размеры, (мм)

Артикул

Dn

L

D

Масса, (кг)

PN 1,6

PN 2,5

DF04A527258

DF04A432827

50

43

107

1,52

DF04A527259

DF04A432831

65

46

127

2,3

DF04A527260

DF04A432832

80

64

142

3,4

DF04A527262

DF04A432834

100

64

168

4,42

DF04A527263

125

70

191

6,4

DF04A527265

DF04A432837

150

76

224

8,5

DF04A395508

DF04A432838

200

89

284

14,4

DF04A395510

DF04A432839

250

114

341

28

DF04A395513

DF04A432840

300

114

401

38,7


Kv, (м3 /ч) и мин. давление открытия, (кПа)

DN

Kv, (м3/ч)

Рмин., (кПа)

40

34

4,3

50

34

4,3

65

70

4,6

80

88

6,4

100

238

6,4

125

465

7,0

150

658

7,6

200

930

8,9

250

2043

11,4

300

3178

11,4

350

4313

12,7

400

6810

14,0

450

9080

15,2

500

10210

15,2

600

15890

17,8

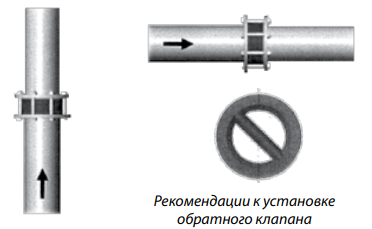

Способы установки клапана

Клапан следует устанавливать таким образом, чтобы до и после клапана были прямые участки трубопровода не менее 3–5 диаметров клапана.
