Обратный клапан муфтовый ABRA D12, Ду15-50, Ру40, нержавеющая сталь Товар pro-solution
Товар pro-solution Обратный клапан шаровой, муфтовый ABRA D022S, Ду25-80, Ру16

Обратный клапан шаровой фланцевый ABRA D022, Ду40-500, Ру10/16, чугун

Купить Обратный клапан шаровой фланцевый ABRA D022, Ду40-500, Ру10/16, чугун TEPLO по лучшей цене с доставкой - интернет-магазин Прогрессивные решения
Обратный клапан шаровой фланцевый ABRA D022, Ду40-500, Ру10/16, чугун

Назначение


Обратный клапан шаровой фланцевый ABRA D022, Ду40-500, Ру10/16, чугун. Клапан обратный для канализации шаровой Ду 40-500, Ру 10/16 Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011 Рабочие среды и применения: Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды. Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости. ...Подробнее

В зависимости от размера заказа предоставляются скидки

Клапан обратный для канализации шаровой Ду 40-500, Ру 10/16

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011

Рабочие среды и применения:

Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды. Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости.

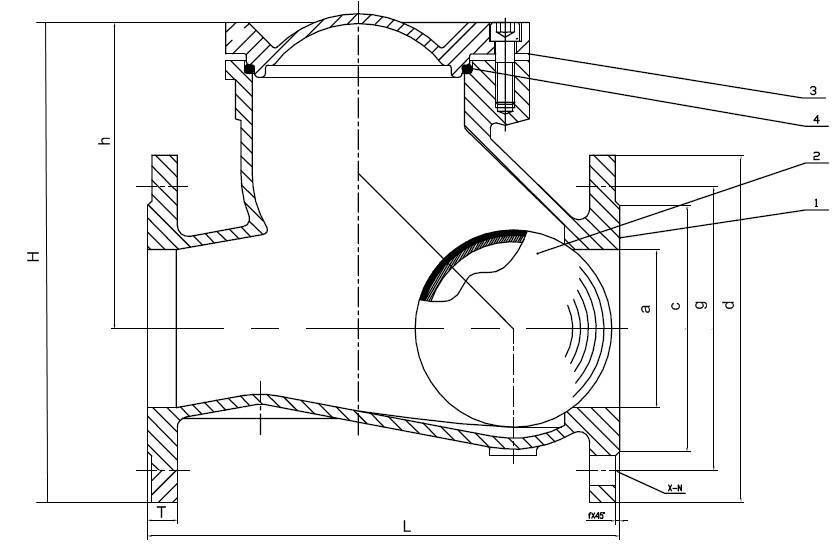

Чертеж габаритный обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR (размеры в таблице ниже):

Обратный клапан фланцевый шаровой, шаровый, с шаром

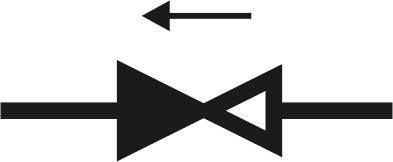

Условное графическое изображение
обратного клапана на чертежах и схемах

Условное графическое изображение обратного клапана на чертежах и схемах

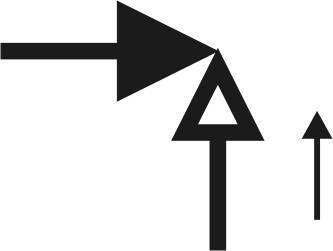

Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока.
Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.
  • Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR. Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN

40

50

65

80

100

125

150

200

250

300

350

400

450

500

Ру / PN

10/16 бар (1,0/1,6 МПа)

Диапазон рабочих температур, °C

-10 / +80 °C (указана максимальная температура, рабочая - до 70 °C)

Код товара

ABRA-
D-022
NBR
040

ABRA-
D-022
NBR
050

ABRA-
D-022
NBR
065

ABRA-
D-022
NBR
080

ABRA-
D-022
NBR
100

ABRA-
D-022
NBR
125

ABRA-
D-022
NBR
150

ABRA-
D-022
NBR
200

ABRA-
D-022
NBR
250

ABRA-
D-022
NBR
300

ABRA-
D-022
NBR
350

ABRA-
D-022
NBR
400

ABRA-
D-022
NBR
450

ABRA-
D-022
NBR
500

L- строительная длина DIN3202-F6

180

200

240

260

300

350

400

500

600

700

800

900

1000

1100

≈h- строительная высота (от оси трубы)

98

110

125

155

200

220

260

320

360

430

610

705

-

-

H- габаритная высота

173

193

218

255

310

345

403

490

563

660

870

995

-

-

а- диаметр прохода

40

50

65

80

100

125

150

200

250

300

350

400

450

500

с- внешний диаметр присоединительного выступа

84

99

118

132

156

184

211

266

319

370

429

480

532

610

g- межосевое расстояние присоединительных отверстий

Ру10

110

125

145

160

180

210

240

295

350

400

460

515

-

-

Ру16

355

410

470

525

585

650

X-N - Присоединительные отверстия
фланцев (количество и диаметр
на каждом фланце)

Ру10

4/Ø19

8/Ø19

8/Ø23

8/Ø23

12/Ø23

16/Ø23

16/Ø28

-

-

Ру16

12/Ø27

12/Ø27

16/Ø27

16/Ø30

20/Ø31

20/Ø33

d- внешний диаметр присоединительного фланца

150

165

185

200

220

250

285

340

405

460

520

580

640

715

Т- толщина фланца

19

20

22

24,5

26,5

28

30

32

Масса (вес), кг /шт.

9,5

10

13

17

27

36,5

54

103

165

241

321

401

531

701

Kv, м3

80

120

210

310

505

805

1090

2050

2310

4620

6290

8250

10250

12800

Герметичное закрытие при перепаде давления:

0,5-0,8 бар (5-8 м.в.ст.)

Открытие при перепаде давления:

начало открытия при макс 0,05 бар (0,5 м.в.ст.) / полное открытие при макс. 0,5 бар (5 м.в.ст.)

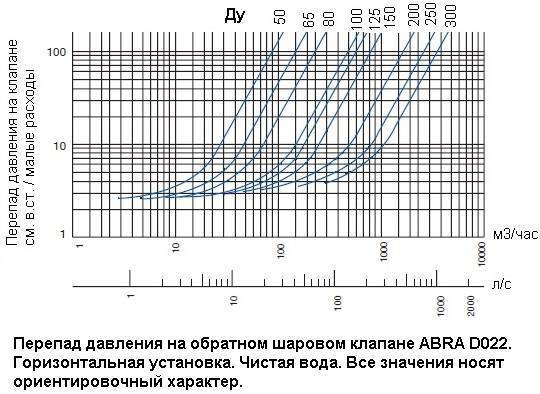

Перепад давления на малых расходах для обратных шаровых клапанов ABRA . Чистая вода. Горизонтальная установка.

Перепад давления на малых расходах обратных шаровых клапанов ABRA . Чистая вода. Горизонтальная установка.

Спецификация деталей и материалов обратного клапана шарового ABRA-D-022-NBR:

Номер на чертеже

Наименование

Количество

Материал

1

Корпус

1

Чугун DIN GGG50

2

Шар

1

Алюминиевый сплав или серый чугун + NBR

3

Крышка корпуса

1

Чугун DIN GGG50

4

Прокладка крышки корпуса

1

NBR

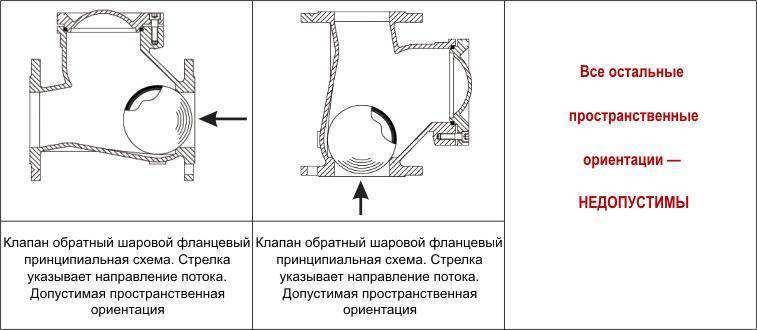

Разрешенные и запрещенные положения в установке обратного клапана шарового фланцевого ABRA-D-022-NBR

Разрешенные и запрещенные положения в установке обратного клапана шарового фланцевого ABRA-D-022-NBR

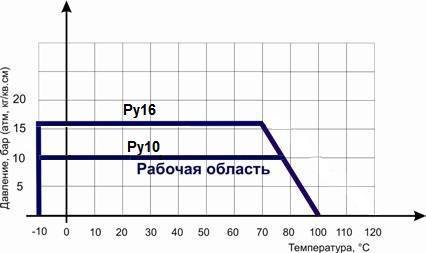

Диаграмма Давление / Температура для обратного клапана шарового фланцевого ABRA-D-022-NBR:

Диаграмма Давление / Температура для </strong><strong>обратного клапана шарового фланцевого ABRA-D-022-NBR

Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового фланцевого ABRA-D-022-NBR в координатах Давление (в барах приборного) / Температура (° C).

Описание присоединительных размеров + подходящих стандартов присоединения обратного клапана шарового фланцевого ABRA-D-022-NBR. Все размеры в мм.

Тип присоединения:

ответные фланцы согласно таблице ниже

Строительная длина (расстояние между ответными фланцами

Размер L на габаритном чертеже и в таблице

Количество сквозных отверстий на каждом фланце (КСО)

Размер X-N на габаритном чертеже и в таблице

Диаметр сквозных отверстий на фланце

Требвания к ответному крепежу:

Ду40

Ду50

Ду65

Ду80

Ду100

Ду125

Ду150

Ду200

Ду250

Ду300

Ду350

Ду400

Ду500

Размер болта. ГОСТ 7798-70 и ГОСТ10602-94

Ру10

М16х60

М16х65

М16х65

М16х65

М16х70

М16х70

М20х80

M20x75

M20x75

М20х80

М20х80

М24х90

М24х90

Ру16

М20х80

М24х90

М24х90

М24х100

М27х110

М30х130

Рекомендуемая длина шпильки (для тех, кто не любит болты)

Ру10

М16х80

М16х80

М16х80

М16х90

М16х90

М16х90

М20х100

M20x100

M20x100

M20x100

М20х100

М24х120

М24х120

Ру16

М20х110

М24х120

М24х120

М24х120

М27х130

М30х160

Размер гайки (!для каждой шпильки - двух гаек)

Ру10

М16

М16

М16

М16

М16

М16

М20

М20

М20

М20

М20

М24

М24

Ру16

М24

М24

М24

М27

М30

Стандартный размер (диаметр внешний/внутренний/толщина) и обозначение прокладки ответного фланца (ГОСТ 15180-86)

Ру10

91х45х2А-40-10
А-40-16

106/57/2
А-50-10
А-50-16

126/75/2
А-65-10
А-65-16

141/87/2
А-80-10
А-80-16

161/106/2
А-100-10
А-100-16

191/132/2
А-125-10
А-125-16

216/161/2
А-150-10
А-150-16

271/216/2
А-200-10
А-200-16

327/264/2
А-250-10
А-250-16

376/318/2
А-300-10

436х372х2
А-350-10

487х421х2
А-400-10

594х528х2
А-500-10

Ру16

382/318/2
А-300-16

442х372х2
А-350-16

495х421х2
А-400-16

615х421х2
А-400-16

Минимальный внутренний диаметр прокладки ответного фланца ,мм

Ру10

45

57

75

87

106

132

161

216

264

318

356

407

528

Ру16

Максимальный наружный диаметр прокладки ответного фланца, мм

Ру10

92

107

127

142

162

192

218

273

328

378

438

488

594

Ру16

384

444

495

617

Подходящие стандарты ответных фланцев и исключения:

Стандарт

Пояснения

Подходящие типы по этому стандарту

Ру или PN ответных фланцев

Ду или DN ответных фланцев

ГОСТ 12815-80

Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев)

Исполнение 1, ряд 1, ряд 2 для всех Ду (DN), кроме Ду80. В Ду80 следует брать фланец Ряд 1 по ГОСТ, потому, что у него 8 отверстий, как и у нашего обратного клапана. Если попадется Ряд 2, то у него только 4 отверстия - функционально подходит, но не эстетично.

(обычные "плоские" фланцы )

Py 1, 0/1,6 Мпа (10/16 кгс/см2)

Такой же, как и Ду (DN) обратного клапана шарового фланцевого ABRA-D-022-NBR

ГОСТ 12820-80 - самые распространенные

Стальные плоские приварные фланцы

ГОСТ 12821-80 - распространенные

Стальные приварные встык (=воротниковые) фланцы

ГОСТ 12822-80 - можно встретить

Стальные свободные на приварном кольце фланцы

ГОСТ 12819-80 - очень редко встречается

Литые стальные фланцы

ГОСТ 12817-80 - очень редко встречается

Литые из серого чугуна фланцы

ГОСТ 12818-80 - очень редко встречается

Литые из ковкого чугуна фланцы (максимум Ду 80)

DIN 2501 (DIN 2633 для Ру16) / EN 1092-1

Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, Form B (B1 и B2) - описывает присоединительную поверхность (обычные "плоские" фланцы )

Type - любой, если форма (Form) = см. выше

PN10/16

DIN 2526 - устарел и заменен на EN 1092-1

Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, B, C, D, E (обычные "плоские" фланцы )

Старые DIN, с присоединительными поверхностями по DIN 2526 (существовавшие до введения EN 1092)

Описывают различные типы фланцев

Form A, B, C, D, E (обычные "плоские" фланцы )

Инструкция по монтажу, установке и эксплуатации обратного клапана для канализации под давлением и пр. шарового фланцевого ABRA-D-022-NBR

  1. Монтаж и эксплуатация изделия.
    • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
    • До начала монтажа необходимо произвести осмотр изделия.
    • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
  2. Условия монтажа .
    • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА по ГОСТ 54808-2011
    • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
    • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
    • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка.
    • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды.
    • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше).
    • Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
    • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
    • Затяжку крепежных болтов необходимо осуществлять равномерно
    • После запуска системы убедитесь в отсутствии протечек в местах присоединения
    • Не забудьте проверить обратнные клапаны на наличие утечек после нескольких часов работы
  3. Условия эксплуатации .
    • Клапаны обратные ABRA-D-022-NBR не требуют постоянного ухода
    • Периодически осматривайте клапаны на предмет протечки среды.
    • Проверку клапана можно провести при замене трубопроводов
Производитель:
Прогрессивные решения
