Перепускной клапан с пилотным управлением MANKENBERG RP820

Назначение

Перепускной клапан с пилотным управлением MANKENBERG RP820. Технические характеристики Величина Kvs 20 – 900 м3/ч Допустимая протечка по седлу не более 0,05% от Kvs Описание UV820 является регулятором давления «до себя» с пилотным управлением. Конструкция включает в себя основной клапан, пилотный клапан (UV8.2) и дроссельный блок. Клапан имеет металлическое седло (мягкое по запросу) и предназначен для жидкостей температурой до 130 °С. При отсутствии давления седло клапана удерживается пружиной в закрытом положении (см. рисунок). Для работы...Подробнее

В зависимости от размера заказа предоставляются скидки

Технические характеристики

Величина Kvs	20 – 900 м3/ч
Допустимая протечка по седлу	не более 0,05% от Kvs

Описание

UV820 является регулятором давления «до себя» с пилотным управлением. Конструкция включает в себя основной клапан, пилотный клапан (UV8.2) и дроссельный блок. Клапан имеет металлическое седло (мягкое по запросу) и предназначен для жидкостей температурой до 130 °С.

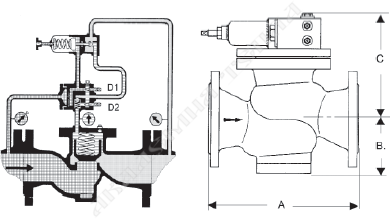

При отсутствии давления седло клапана удерживается пружиной в закрытом положении (см. рисунок). Для работы клапана необходим перепад давления на нём не менее 0,2 МПа.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)	40	50	65	80	100	125
Kvs, (м3/ч)	20	32	50	60	70	150

DN, (мм)	150	200	250	300	350	400
Kvs, (м3/ч)	250	350	500	600	700	900

Диапазоны входного давления, (МПа)
Условное давление, (МПа) (табл.1)

Диапазон, (МПа)	1,5 – 4,0	1,0 – 2,0	0,4 – 1,2	0,2 – 0,5
PN, (МПа)	6,3	4,0	2,5	1,0

Материалы

Корпус	Высокопрочный чугун: PN1,6 Углеродистая сталь: PN2,5 – 16,0 Нержавеющая сталь: PN1,6 – 16,0
Седловое уплотнение	Нержавеющая сталь
Уплотнения	EPDM
Пилотный клапан	Нержавеющая сталь
Дроссельный блок	Нержавеющая сталь

Размеры, (мм)

PN, МПа	Размер	DN, (мм)
40	50	65	80	100	125
1,0 – 4,0	A	200	230	290	310	350	400
6,3	A	260	300	340	380	430
все PN	B	140	160	180	220	220	223
все PN	C	200	220	250	260	280	290

PN, МПа	Размер	DN, (мм)
150	200	250	300	350	400
1,0 – 4,0	A	480	600	730	850	980	1100
6,3	A	550	650
все PN	B	240	270	290	350	350	410
все PN	C	330	390	420	550	550	550

Масса,(кг)

PN, МПа	DN, (мм)
40	50	65	80	100	125
1,0	25	30	40	50	70	120
2,5 – 4,0	33	38	48	65	80	140
6,3	40	45	55	88	110

PN, МПа	DN, (мм)
150	200	250	300	350	400
1,0	150	210	380	450	520	625
2,5 – 4,0	160	240	440	510	580
6,3	165	290

Импульсная трубка

Для работы клапана требуется 2 импульсные трубки G1/2, присоединённые на расстоянии не менее 1×DN до и после клапана.

Специальные исполнения

Для жидкостей температурой до 200 °C
Для газов
Другие специальные исполнения по запросу

Пример маркировки

MANKENBERG RP820 250 *25ST 500E -12YS
