Клапаны с пилотным управлением CSA XLC 510/610

Перепускной клапан с пилотным управлением MANKENBERG RP820

Перепускной клапан с пилотным управлением MANKENBERG RP824, RP825

Назначение

Перепускной клапан с пилотным управлением MANKENBERG RP824, RP825. Технические характеристики Условное давление PN1,0 – 2,5 МПа Рабочая температура -10…+130 °C Входное давление 0,2 – 2,0 МПа (3 диапазона) Величина Kvs RP824: 60 – 2100 м3/ч RP825: 180 – 1800 м3/ч Допустимая протечка по седлу не более 0,05% от Kvs Минимальный перепад давления 0,2 МПа Описание RP 824 RP825 является регулятором давления «до себя» с пилотным управлением. Конструкция включает в себя основ ной клапан, пилотный клапан (UV8.2) и дроссельный блок. Клапан имеет мет...Подробнее

В зависимости от размера заказа предоставляются скидки

Технические характеристики

Условное давление	PN1,0 – 2,5 МПа
Рабочая температура	-10…+130 °C
Входное давление	0,2 – 2,0 МПа (3 диапазона)
Величина Kvs	RP824: 60 – 2100 м3/ч RP825: 180 – 1800 м3/ч
Допустимая протечка по седлу	не более 0,05% от Kvs
Минимальный перепад давления	0,2 МПа

Описание

RP 824 RP825 является регулятором давления «до себя» с пилотным управлением. Конструкция включает в себя основ ной клапан, пилотный клапан (UV8.2) и дроссельный блок. Клапан имеет металлическое седло и предназначен для жидкостей температурой до 130°C (до 200 °C по запросу).

При отсутствии давления седло клапана удерживается пружиной в закрытом положении (см. рисунок). Для работы клапана необходим перепад давления на нём не менее 0,2 МПа.

Клапаны RP824 и RP825 отличаются размерами и пропускной способностью.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)	100	125	150	200	250	300	350
RP824	60	100	120	180	250	400	600
RP825	180	200	250	400	600	800	1200

DN, (мм)	400	450	500	600	700	800
RP824	800	1100	1200	1800	2000	2100
RP825	1800

Диапазоны входного давления, (МПа)
Условное давление, (МПа) (табл.1)

Диапазон, (МПа)	1,0 – 2,0	0,4 – 1,2	0,2 – 0,5
PN, (МПа)	2,5	1,6	1,0

Материалы

Корпус	Углеродистая сталь, нержавеющая сталь
Седловое уплотнение	Нержавеющая сталь
Уплотнения	EPDM
Пилотный клапан	Нержавеющая сталь
Дроссельный блок	Нержавеющая сталь

Импульсная трубка

Для работы клапана требуются две импульсные трубки G1/2, присоединённые на расстоянии не менее 1xDN до и не менее 10xDN после клапана.

Специальные исполнения

Для жидкостей температурой до 200 °C
Другие специальные исполнения по запросу

Пример маркировки

MANKENBERG RP825 100 *16ST 180E -5YS

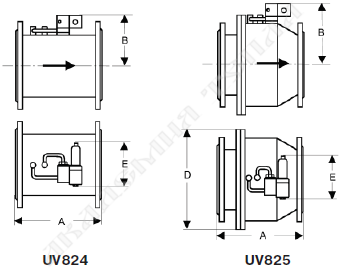

UV824: размеры, (мм); масса, (кг)

Размер, (мм)	DN, (мм)
100	125	150	200	250	300	350	400	450	500	600	700	800
A	300	325	350	400	450	500	550	600	650	700	800	900	1000
B	200	200	200	240	270	300	320	350	380	400	450	500	550
E	270	270	270	270	270	270	270	270	270	270	270	270	270
Масса, (кг)	PN1,6	60	60	65	75	120	150	190	240	300	360	420	480	540
PN2,5	75	75	80	90	135	165	220	280	360	400	460	580	720

UV825: размеры, (мм); масса, (кг)

Размер, (мм)	DN, (мм)
100	125	150	200	250	300	350	400
A	350	400	480	600	730	850	980	1100
B	220	240	270	300	320	350	400	450
D	360	400	425	485	555	620	730	845
E	270	270	270	270	270	270	270	270
Масса, (кг)	PN1,6	85	110	125	170	220	270	340	400
PN2,5	90	115	135	180	240	300	370	430
