Предохранительный клапан со свободным истечением на воздух АДЛ ПРЕГРАН КПП 49...

Предохранительный клапан сброса давления воды GOETZE 452, Ду40-50, Ру25, Тмак...

Предохранительный клапан сброса давления воды GOETZE 451, Ду15-50, Ру70, Тмакс 400С

Назначение

Предохранительный клапан сброса давления воды GOETZE 451, Ду15-50, Ру70, Тмакс 400С. Подходит для Жидкости нейтральные и не нейтральные Воздух, газы и технические пары нейтральные и не нейтральные Водяной пар Использование / Примеры использования Для защиты: - Емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей; - Для защиты паровых котлов и паровых систем; - Для защиты силосовозов и транспортных средств - резервуаров для жидких, сыпучих и порошкообразных материалов1. В соответствии с нормами и правилами использования со...Подробнее

В зависимости от размера заказа предоставляются скидки

Подходит для

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

Использование / Примеры использования

Для защиты:
- Емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей;
- Для защиты паровых котлов и паровых систем;
- Для защиты силосовозов и транспортных средств - резервуаров для жидких, сыпучих и порошкообразных материалов¹.

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

• Химических заводов, биогазовых установок;
• Опреснение;
• Производство промышленного и медицинского оборудования;
• В области вторичной переработки в пищевой, фармацевтической и косметической промышленности.

Клапаны поставляются с заводской настройкой давления срабатывания, опломбированные.

Разрешение

TUV-сертификат испытаний 666, 684	D/G, F, F/K/S¹
EG-экспертиза	S/G, L, F/K/S¹
GOST-R	D/G, (S/G), F (L), F/K/S¹
Требования
AD 2000-Лист А2 TRD 421 TRB 801 №22 и №23¹ DIN EN ISO 4126-1 DGR 97/23/EG
Классификация обществ
Germanischer Lloyd	GL
Lloyd’s Register EMEA	LR EMEA
American Bureau of Shipping	ABS
Det Norske Veritas	DNV
Bureau Veritas	BV

¹Только при исполнении с сильфоном

Материалы

Серия	Материал	DIN EN	ASME
Материа корпуса на входе	Нержавеющая сталь	1.4571	AISI 316 Ti
Материал корпуса на выходе	Нержавеющая сталь	1.4408	ASTM A 351 CF-8M
Внутренние части	Нержавеющая сталь	1.4571	AISI 316 Ti
Нажимная пружина	Нержавеющая сталь	1,4310	AISI 301
Сильфон (опционально)	Нержавеющая сталь	1,4571	AISI 316 Ti

ИСПОЛНЕНИЕ КЛАПАНА

s	Cтандартное, не газоплотное исполнение полости пружины	для нейтральных рабочих сред, без противодавления.
b	Сильфон	для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t	Газоплотное исполнение полости пружины	для нейтральных и ненейтральных сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды.
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность.

ТИП РАЗВОЗДУШИВАТЕЛЯ

K	Стандартный, с вращающимся развоздушивателем
L	С рычагом-развоздушивателем
O	Стандартный, газоплотный без развоздушивателя

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
m / f	По запросу	Наружная резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
С удорожанием стоимости
BSP-Tf / f		Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1
BSP-Tm / f		Наружная резьба BSP-P / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1
Другие, особые присоединения по запросу

ОПЦИИ

Специальные исполнения под конкретные параметры клиентов по запросу.

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	15	20	25	32
Вход	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход	1/2" (15)	+
3/4" (20)
1" (25)	+
1 1/4" (32)		+
1 1/2" (40)			+
2" (50)				+	+	+

СРЕДА

G	газообразный	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар

УПЛОТНЕНИЕ

NBR	Нитрил-Бутадиен	Литой эластомер с металлическим уплотнением до 25 бар	-30С до +130С
EPDM	Этилен-Пропилен-Диен	Литой эластомер с металлическим уплотнением до 25 бар	-40С до +170С
FKM	Фторуглерод	Литой эластомер с металлическим уплотнением до 25 бар	-20С до 200С
PTFE	Политетрафторэтилен	Плоское уплотнение до 25 бар	-60С до +225С
PTFE+Kohle	Политетрафторэтилен + углерод	Плоское уплотнение до 25 бар	-60С до +225С
С удорожанием стоимости
FFKM	Перфторэластомер	Литой эластомер с металлическим уплотнением до 25 бар	-10С до 260С
MD	Металлическое уплотнение	Плоское уплотнение	-60С до 400С

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 852: Подключение, установочные размеры, диапозоны регулирования
Номинальный диаметр	DN	15	20	25	32
Присоединение DIN EN 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4"	1 1/2"	2" (50)
Выход DIN EN 228	G1	1/2" (15)	1" (25)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2" (50)	2" (50)
Установочный размер, (мм)	L	34	40	40	43	50	61	61	61
Lmax	65	65	65	91	92	92	92	92
H / H¹	79 / 79	77 / 77	131 / 131	138 / 138	178 / 178	241 / 263	241 / 263	241 / 263
H1 / H1¹	93 / 93	91 / 91	149 / 149	158 / 158	192 / 192	264 / 286	264 / 286	264 / 286
H2 / H2¹	79 / 79	77 / 77	131 / 131	139 / 139	175 / 175	241 / 263	241 / 263	241 / 263
Hmax / Hmax¹	105 / 105	103 / 103	164 / 164	173 / 173	207 / 207	277 / 299	277 / 299	277 / 299
h	28	30	30	39	45	55	69	74
h1	15	15	15	16	18	20	23	25
SW1	30	30	30	36	46	55	55	70
SW2	-	40	40	50	58	70	70	70
do	15.8	15.8	15.8	18	23	30	30	30
Вес	кг	0.4	0.4	0.8	1.0	1.8	4.0	4.0	4.0
Диапозон установки	бар	0.5²-25	0.5²-25	25.1-70	0.5-40	0.5-70	0.5-70	0.5-70	0.5-70

¹Размеры для исполнения с сильфоном
²Исполнение с сильфоном доступно только для давлений от 1 бар и выше

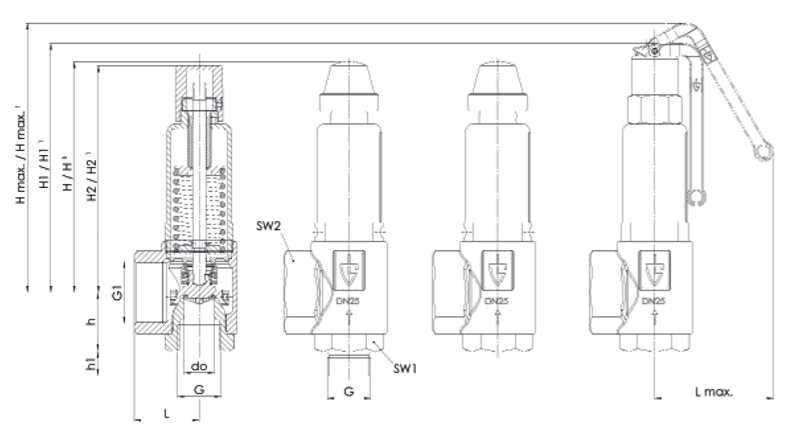

ОБЩИЙ ЧЕРТЕЖ, ОСНОВНЫЕ РАЗМЕРЫ

САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГУРАЦИЯ КЛАПАНА

Мод.
ряд

Констр. клапана

Среда

Подрыв

Номинал. диаметр

Тип присоед.

Присоед. размер

Уплотн.

Парам.

Устанавл. давление

Кол-во

Вход

Выход

Вход

Выход

451

EPDM

15.0

451

ТАБЛИЦА МОЩНОСТЕЙ

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		15	20	25	32
I	II	III	I	II	II	I	II	III	I	II	III
Устанавливаемое давление бар Воздух I нм³/ч Пар II нм³/ч Вода III нм³/ч	0.5	56**	42**	1.9**	129	96	5.4	199	150	8.8	345	260	15.4
1	73	58	2.5	167	134	7.3	261	209	12.0	453	362	20.8
1.5	92	73	3.1	211	168	9.0	330	262	14.7	572	454	25.5
2	111	87	3.6	255	201	10.4	398	314	16.9	691	544	29.4
2.5	130	102	4.0	299	234	11.6	466	366	18.9	810	635	32.9
3	189	148	4.4	447	349	12.7	681	532	20.8	1182	924	36.0
3.5	214	166	4.7	504	392	13.7	768	597	22.4	1333	1036	38.9
4	238	184	5.0	561	435	14.7	855	663	24.0	1484	1151	41.6
4.5	262	203	5.3	618	478	15.6	942	729	25.4	1635	1265	44.1
5	286	221	5.6	675	521	16.4	1029	794	26.8	1786	1378	46.5
5.5	310	239	5.9	732	564	17.2	1116	860	28.1	1937	1492	48.8
6	335	257	6.2	790	608	18.0	1203	926	29.3	2088	1607	50.9
6.5	359	275	6.4	847	650	18.7	1290	990	30.5	2239	1719	53.0
7	383	293	6.6	904	692	19.4	1377	1054	31.7	2390	1830	55.0
7.5	407	311	6.9	961	735	20.1	1464	1119	32.8	2542	1943	56.9
8	431	329	7.1	1018	777	20.8	1552	1184	33.9	2693	2056	58.8
8.5	456	347	7.3	1075	820	21.4	1639	1249	34.9	2844	2168	60.6
9	480	365	7.5	1132	862	22.0	1726	1314	35.9	2995	2281	62.4
9.5	504	383	7.7	1190	905	22.6	1813	1379	36.9	3146	2392	64.1
10	528	401	7.9	1247	947	23.2	1900	1443	37.9	3297	2504	65.8
11	577	437	8.3	1361	1031	24.3	2074	1571	39.7	3599	2727	69.0
12	625	472	8.7	1475	1115	25.4	2248	1699	41.5	3902	2948	72.0
13	674	508	9.1	1590	1199	26.5	2422	1827	43.2	4204	3172	75.0
14	722	544	9.4	1704	1284	27.5	2596	1957	44.8	4506	3396	77.8
15	770	580	9.7	1818	1368	28.4	2771	2085	46.4	4808	3618	80.5
16	819	616	10.1	1932	1453	29.4	2945	2214	47.9	5111	3842	83.2
17	867	650	10.4	2047	1535	30.3	3119	2339	49.4	5413	4059	85.7
18	916	686	10.7	2161	1619	31.1	3293	2467	50.8	5715	4281	88.2
19	964	721	11.0	2275	1703	32.0	3467	2594	52.2	6017	4503	90.6
20	1013	757	11.2	2390	1787	32.8	3641	2723	53.6	6320	4726	93.0
21	1061	793	11.5	2504	1872	33.6	3816	2852	54.9	6622	4950	95.3
22	1109	829	11.8	2618	1956	34.4	3990	2981	56.2	6924	5173	97.5
23	1158	865	12.1	2732	2040	35.2	4164	3109	57.5	7226	5396	99.7
24	1206	900	12.3	2847	2125	35.9	4338	3238	58.7	7529	5619	101.9
25	1255	936	12.6	2961	2209	36.7	4512	3366	59.9	7831	5842	104.0
26	1303	972*	12.8	3075	2294*	37.4	4686	3496*	61.1	8133	6067*	106.0
27	1352	1008*	13.1	3190	2379*	38.1	4860	3626*	62.3	8435	6293*	108.0
28	1400	1044*	13.3	3304	2465*	38.8	5035	3756*	63.4	8738	6518*	110.0
29	1449	1081*	13.5	3418	2550*	39.5	5209	3886*	64.5	9040	6744*	112.0
30	1497	1114*	13.8	3532	2628*	40.2	5383	4005*	65.6	9342	6951*	113.9
32	1594	1186*	14.2	3761	2799*	41.5	5731	4265*	67.8	9947	7401*	117.6
34	1691	1258*	14.7	3990	2969*	42.8	6080	4524*	69.9	10551	7851*	121.2
36	1788	1330*	15.1	4218	3139*	44.0	6428	4783*	71.9	11156	8301*	124.8
38	1884	1402*	15.5	4447	3309*	45.2	6776	5042*	73.9	11760	8751*	128.2
40	1981	1474*	15.9	4675	3479*	46.4	7124	5301*	75.8	12365	9200*	131.5
42	2078	1547*	16.3	4904	3650*	47.6	7473	5562*	77.6	12969	9653*	134.8
44	2175	1619*	16.7	5132	3821*	48.7	7821	5823*	79.5	13574	10105*	137.9
46	2272	1692*	17.00	5361	3992	49.8	8169	6083*	81.3	14178	10558*	141.0
48	2369	1764*	17.4	5589	4163*	50.8	8518	6344*	83.0	14783	11011*	144.1
50	2466	1837*	17.8	5818	4335*	51.9	8866	6606*	84.7	15387	11464*	147.0
52	2562	1910*	18.1	6047	4506*	52.9	9214	6867*	86.4	15992	11917*	149.9
54	2659	1984*	18.5	6275	4681*	53.9	9563	7134*	88.0	16596	12380*	152.8
56	2756	2061*	18.8	6504	4868*	54.9	9911	7412*	89.7	17200	12864*	155.6
58	2853	2136*	19.1	6732	5040*	55.9	10259	7681*	91.2	17805	13330*	158.4
60	2950	2209*	19.5	6961	5213*	56.8	10608	7943*	92.8	18409	13786*	161.1
62	3047	2282*	19.8	7189	5385*	57.8	10956	8206*	94.3	19014	14242*	163.7
64	3144	2355*	20.1	7418	5558*	58.7	11304	8469*	95.8	19618	14699*	166.3
66	3240	2428*	20.4	7647	5730*	59.6	11652	8732*	97.3	20223	15155*	168.9
68	3337	2502*	20.7	7875	5905*	60.5	12001	8998*	98.8	20827	15616*	171.5
70	3434	2578*	21.0	8104	6084*	61.4	12349	9269*	100.2	21432	16086*	174.0

*) Возможно исполнение только с металлизированным уплотнением
**) Исполнение с сильфоном доступно только для давлений от 1 бар и выше

ТАБЛИЦА МОЩНОСТЕЙ: серии 451 и 851

Мощность при 10% превышении давления срабатывания Просьба обратить внимание на отклонение значений в пределах менее 3 бар, а также на колонку для исполнений „s“ и „t“ для Ду 15
Номинальный диаметр DN		15	20	25	32
I	II	Сильфон	I	II	II	I	II	III	I	II	III
с	без
Исполнения клапана
"b" и "tb"	"s" и "t"
III	III
Устанавливаемое давление бар Воздух I нм³/ч Пар II нм³/ч Вода III нм³/ч	0.5	56**	42**	1.9**	2.3**	127	96	5.4	199	150	8.8	353	266	15.4
1	87	69	2.5	3.1	189	151	7.3	291	232	12.0	515	411	20.8
1.5	113	90	3.1	3.8	252	200	9.0	390	309	14.7	683	542	25.5
2	141	111	3.6	4.4	316	249	10.4	489	385	16.9	832	656	29.4
2.5	165	129	4.0	5.0	383	300	11.6	583	457	18.9	1012	793	32.9
3	189	148	4.4	5.4	447	349	12.7	681	532	20.8	1182	924	36.0
3.5	214	166	4.7	5.9	504	392	13.7	768	597	22.4	1333	1036	38.9
4	238	184	5.0	6.3	561	435	14.7	855	663	24.0	1484	1151	41.6
4.5	262	203	5.3	6.7	618	478	15.6	942	729	25.4	1635	1265	44.1
5	286	221	5.6	7.0	675	521	16.4	1029	794	26.8	1786	1378	46.5
5.5	310	239	5.9	7.4	732	564	17.2	1116	860	28.1	1937	1492	48.8
6	335	257	6.2	7.7	790	608	18.0	1203	926	29.3	2088	1607	50.9
6.5	359	275	6.4	8.0	847	650	18.7	1290	990	30.5	2239	1719	53.0
7	383	293	6.6	8.3	904	692	19.4	1377	1054	31.7	2390	1830	55.0
7.5	407	311	6.9	8.6	961	735	20.1	1464	1119	32.8	2542	1943	56.9
8	431	329	7.1	8.9	1018	777	20.8	1552	1184	33.9	2693	2056	58.8
8.5	456	347	7.3	9.2	1075	820	21.4	1639	1249	34.9	2844	2168	60.6
9	480	365	7.5	9.4	1132	862	22.0	1726	1314	35.9	2995	2281	62.4
9.5	504	383	7.7	9.7	1190	905	22.6	1813	1379	36.9	3146	2392	64.1
10	528	401	7.9	9.9	1247	947	23.2	1900	1443	37.9	3297	2504	65.8
11	577	437	8.3	10.4	1361	1031	24.3	2074	1571	39.7	3599	2727	69.0
12	625	472	8.7	10.9	1475	1115	25.4	2248	1699	41.5	3902	2948	72.0
13	674	508	9.1	11.3	1590	1199	26.5	2422	1827	43.2	4204	3172	75.0
14	722	544	9.4	11.8	1704	1284	27.5	2596	1957	44.8	4506	3396	77.8
15	770	580	9.7	12.2	1818	1368	28.4	2771	2085	46.4	4808	3618	80.5
16	819	616	10.1	12.6	1932	1453	29.4	2945	2214	47.9	5111	3842	83.2
17	867	650	10.4	13.0	2047	1535	30.3	3119	2339	49.4	5413	4059	85.7
18	916	686	10.7	13.3	2161	1619	31.1	3293	2467	50.8	5715	4281	88.2
19	964	721	11.0	13.7	2275	1703	32.0	3467	2594	52.2	6017	4503	90.6
20	1013	757	11.2	14.0	2390	1787	32.8	3641	2723	53.6	6320	4726	93.0
21	1061	793	11.5	14.4	2504	1872	33.6	3816	2852	54.9	6622	4950	95.3
22	1109	829	11.8	14.7	2618	1956	34.4	3990	2981	56.2	6924	5173	97.5
23	1158	865	12.1	15.1	2732	2040	35.2	4164	3109	57.5	7226	5396	99.7
24	1206	900	12.3	15.4	2847	2125	35.9	4338	3238	58.7	7529	5619	101.9
25	1255	936	12.6	15.7	2961	2209	36.7	4512	3366	59.9	7831	5842	104.0
26	1303	972*	12.8	16.0	3075	2294*	37.4	4686	3496*	61.1	8133	6067*	106.0
27	1352	1008*	13.1	16.3	3190	2379*	38.1	4860	3626*	62.3	8435	6293*	108.0
28	1400	1044*	13.3	16.6	3304	2465*	38.8	5035	3756*	63.4	8738	6518*	110.0
29	1449	1081*	13.5	16.9	3418	2550*	39.5	5209	3886*	64.5	9040	6744*	112.0
30	1497	1114*	13.8	17.2	3532	2628*	40.2	5383	4005*	65.6	9342	6951*	113.9
32	1594	1186*	14.2	17.8	3761	2799*	41.5	5731	4265*	67.8	9947	7401*	117.6
34	1691	1258*	14.7	18.3	3990	2969*	42.8	6080	4524*	69.9	10551	7851*	121.2
36	1788	1330*	15.1	18.8	4218	3139*	44.0	6428	4783*	71.9	11156	8301*	124.8
38	1884	1402*	15.5	19.4	4447	3309*	45.2	6776	5042*	73.9	11760	8751*	128.2
40	1981	1474*	15.9	19.9	4675	3479*	46.4	7124	5301*	75.8	12365	9200*	131.5
42	2078	1547*	16.3	20.4	4904	3650*	47.6	7473	5562*	77.6	12969	9653*	134.8
44	2175	1619*	16.7	20.8	5132	3821*	48.7	7821	5823*	79.5	13574	10105*	137.9
46	2272	1692*	17.00	21.3	5361	3992	49.8	8169	6083*	81.3	14178	10558*	141.0
48	2369	1764*	17.4	21.8	5589	4163*	50.8	8518	6344*	83.0	14783	11011*	144.1
50	2466	1837*	17.8	22.2	5818	4335*	51.9	8866	6606*	84.7	15387	11464*	147.0
Модельный ряд 451
52	2562	1910*	18.1	22.7	6047	4506*	52.9	9214	6867*	86.4	15992	11917*	149.9
54	2659	1984*	18.5	23.1	6275	4681*	53.9	9563	7134*	88.0	16596	12380*	152.8
56	2756	2061*	18.8	23.5	6504	4868*	54.9	9911	7412*	89.7	17200	12864*	155.6
58	2853	2136*	19.1	23.9	6732	5040*	55.9	10259	7681*	91.2	17805	13330*	158.4
60	2950	2209*	19.5	24.3	6961	5213*	56.8	10608	7943*	92.8	18409	13786*	161.1
62	3047	2282*	19.8	24.7	7189	5385*	57.8	10956	8206*	94.3	19014	14242*	163.7
64	3144	2355*	20.1	25.1	7418	5558*	58.7	11304	8469*	95.8	19618	14699*	166.3
66	3240	2428*	20.4	25.5	7647	5730*	59.6	11652	8732*	97.3	20223	15155*	168.9
68	3337	2502*	20.7	25.9	7875	5905*	60.5	12001	8998*	98.8	20827	15616*	171.5
70	3434	2578*	21.0	26.3	8104	6084*	61.4	12349	9269*	100.2	21432	16086*	174.0

Производитель:

Прогрессивные решения

Метки: Предохранительный клапан сброса давления воды GOETZE 451, Ду15-50, Ру70, Тмакс 400С

Приемная воронка для предохранительных клапанов FLAMCO Funnel, Ду15-40

Предохранительный клапан со свободным истечением на воздух GOETZE 810, Ду8-25, Ру50, Тмакс 225С

Предохранительный клапан сброса давления воды GOETZE 851, Ду15-50, Ру50, Тмакс 225С

Предохранительный клапан сброса давления воды АДЛ ПРЕГРАН КПП 095 и КПП 097, Ду10-100, Ру16/25, Тмакс 250С
