Предохранительный клапан сброса давления воды GOETZE 451, Ду15-50, Ру70, Тмак...

Предохранительный клапан сброса давления воды GOETZE 455, Ду20-100, Ру40, Тра...

Предохранительный клапан сброса давления воды GOETZE 452, Ду40-50, Ру25, Тмакс 400С

Назначение

Предохранительный клапан сброса давления воды GOETZE 452, Ду40-50, Ру25, Тмакс 400С. Рабочие среды Жидкости нейтральные и не нейтральные Воздух, газы и технические пары нейтральные и не нейтральные Водяной пар Применение / Области применения Для защиты: - Емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей; - Для защиты паровых котлов и паровых систем; - Для защиты силосовозов и транспортных средств - резервуаров для жидких, сыпучих и порошкообразных материалов1. В соответствии с нормами и правилами использования соответ...Подробнее

В зависимости от размера заказа предоставляются скидки

Рабочие среды

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

Применение / Области применения

Для защиты:
- Емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей;
- Для защиты паровых котлов и паровых систем;
- Для защиты силосовозов и транспортных средств - резервуаров для жидких, сыпучих и порошкообразных материалов¹.

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

• Химических заводов, биогазовых установок;
• Промышленных паровых систем;
• Судов и оборудования;
• В области вторичной переработки в пищевой, фармацевтической и косметической промышленности.

Клапаны поставляются с заводской настройкой давления срабатывания, опломбированные?.

Разрешения

TUV-сертификат испытаний 2007	D/G, F, F/K/S¹
EG-экспертиза	S/G, L, F/K/S¹
KQS	G
TR ZU 032/2013 - TR ZU 010/2011	D/G, (S/G), F (L), F/K/S¹
Требования
AD 2000-Лист А2 TRD 421 TRB 801 №22 и №23¹ DIN EN ISO 4126-1 DGR 97/23/EG
Классификация обществ
Germanischer Lloyd	GL
Lloyd’s Register EMEA	LR EMEA
American Bureau of Shipping	ABS
Det Norske Veritas	DNV
Bureau Veritas	BV

¹Только при исполнении с сильфоном

Материалы

Серия	Материал	DIN EN	ASME
Материа корпуса на входе	Нержавеющая сталь	1,4408	ASTM A 351 CF-8M
Материал корпуса на выходе	Нержавеющая сталь	1.4408	ASTM A 351 CF-8M
Внутренние части	Нержавеющая сталь	1.4571	AISI 316 Ti
Нажимная пружина	Нержавеющая сталь	1,4310	AISI 301
Сильфон (опционально)	Нержавеющая сталь	1,4571	AISI 316 Ti

ИСПОЛНЕНИЕ КЛАПАНА

s	Стандарт	циллиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.
t	Газоплотное исполнение полости пружины	для нейтральных и ненейтральных сред, без компенсации противодавления. Возможно только в исполнении с поворотным корпусом выпускной части и без подрыва.
b	Сильфон	для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
tb	газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность.

СРЕДА

G	газообразный	Воздух и подобные нейтральные газы
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости

ОПЦИИ

Специальные исполнения под конкретные параметры клиентов по запросу.
С удорожанием стоимости
Присоединение для конденсатопровода G 1/4" с вилкой	Обозначение при заказе: AKL

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	40	50
Вход	40	50
Выход	65	+
80		+

ТИП РАЗВОЗДУШИВАТЕЛЯ

L	Стандартный, с рычагом-развоздушивателем
O	без развоздушивателя

УПЛОТНЕНИЕ

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл	-30C до +130С
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл	-40С до +170С
FKM	Фторуглерод	Формованный эластомер с упором на металл	-20С до +200С
PTFE	Политетрафторэтилен	Уплотнительная шайба	-60С до +225С
С удорожанием стоимости
FFKM	Перфторэластомер	Формованный эластомер с упором на металл	-10С до +225С
MD	Металлическое уплотнение	Уплотнительная шайба	-60С до +225С

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ

FL / FL

Стандарт

Фланцевые соединения /
Фланцевые соединения

DIN EN 1092 /
DIN EN ISO 1092

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 452: Подключение, установочные размеры, диапозоны регулирования
Номинальный диаметр	DN	40	50
Присоединение DIN EN 1092	DN /PN	40 / 40	50 / 40
Выход DIN EN 1092	DN / PN	65 / 16	80 / 16
Установочный размер, (мм)	L	115	120
Lmax	150	150
H1¹	345/362	345/362
h	140	150
D	150	165
D1	185	200
K / nxd	110 / 4x18	125 / 4x18
K1 / n1xd1	145 / 4x18	160 / 8x18
do	37	46
Вес	кг	17 / 18	19 / 20
Диапозон установки	бар	0.5-25	0.5-25

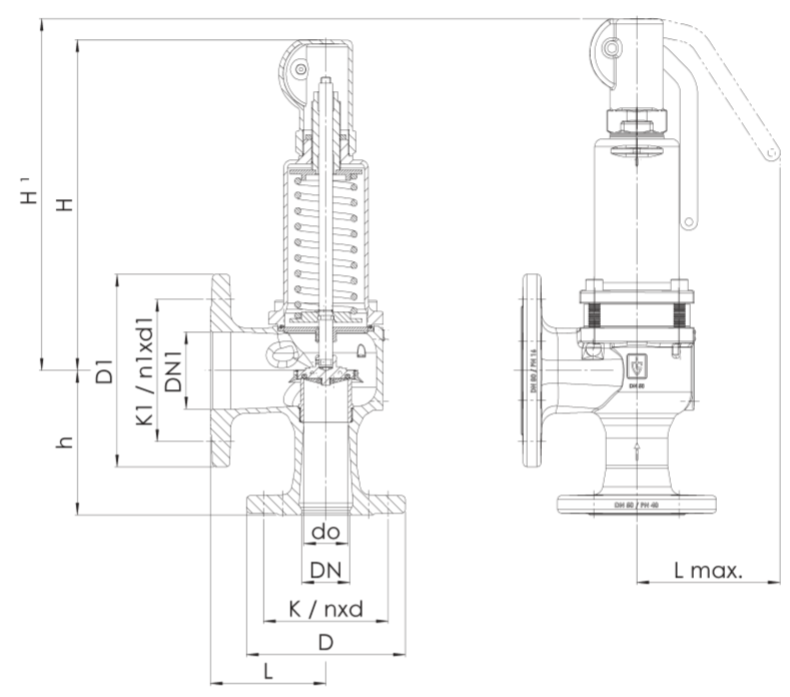

ОБЩИЙ ЧЕРТЕЖ,
ОСНОВНЫЕ РАЗМЕРЫ

САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГУРАЦИЯ КЛАПАНА

Мод.
ряд

Констр. клапана

Среда

Подрыв

Номинал. диаметр

Тип присоед.

Присоед. размер

Уплотн.

Парам.

Устанавл. давление

Кол-во

Вход

Выход

Вход

Выход

452

EPDM

5.0

452

ТАБЛИЦА МОЩНОСТЕЙ

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		40	50
I	II	III	I	II	II
Устанавливаемое давление бар Воздух I нм³/ч Пар II нм³/ч Вода III нм³/ч	0.5	667	503	23	995	750	36
1	983	785	32	1472	1176	49
1.5	1299	1032	39	1948	1547	60
2	1615	1273	45	2461	1939	69
2.5	1926	1510	50	2926	2294	77
3	2208	1726	55	3404	2661	85
3.5	2491	1937	59	3839	2985	91
4	2773	2151	63	4275	3315	98
4.5	3056	2364	67	4710	3643	104
5	3338	2575	71	5146	3970	109
5.5	3621	2789	74	5581	4299	114
6	3903	3003	77	6016	4629	120
6.5	4186	3212	81	6452	4951	124
7	4468	3420	84	6887	5272	129
7.5	4751	3632	86	7323	5598	134
8	5033	3843	89	7758	5923	138
8.5	5316	4053	92	8194	6247	142
9	5598	4263	95	8629	6570	146
9.5	5881	4472	97	9064	6893	150
10	6163	4681	100	9500	7215	154
11	6728	5097	105	10371	7856	162
12	7293	5511	109	11241	8494	169
13	7858	5928	114	12112	9138	176
14	8423	6348	118	12983	9784	183
15	8988	6763	122	13854	10425	189
16	9553	7181	126	14725	11069	195
17	10118	7586	130	15595	11693	201
18	10683	8002	134	16466	12334	207
19	11248	8416	138	17337	12973	213
20	11813	8835	141	18208	13617	218
21	12378	9253	145	19079	14261	224
22	12943	9670	148	19949	14905	229
23	13508	10087	151	20820	15547	234
24	14073	10503	155	21691	16190	239
25	14638	10920	158	22562	16831	244
