Редукционный клапан для пара MANKENBERG DM604

Редукционный клапан для пара MANKENBERG DM701

Редукционный клапан для пара MANKENBERG DM618Z

Назначение

Редукционный клапан для пара MANKENBERG DM618Z. Описание Редукционные клапаны – это регуляторы давления «после себя», работа которых полностью обеспечивается энергией рабочей среды. Редукционные клапаны обеспечивают точное регулирование выходного давления, при этом характеризуются простотой установки и технического обслуживания. Данные клапаны работают без использования пневматических или электрических элементов управления. Редукционный клапан DM 618Z является разгруженным по давлению пропорциональным регулятором давления «после себя»...Подробнее

В зависимости от размера заказа предоставляются скидки

Описание

Редукционные клапаны – это регуляторы давления «после себя», работа которых полностью обеспечивается энергией рабочей среды. Редукционные клапаны обеспечивают точное регулирование выходного давления, при этом характеризуются простотой установки и технического обслуживания. Данные клапаны работают без использования пневматических или электрических элементов управления. Редукционный клапан DM 618Z является разгруженным по давлению пропорциональным регулятором давления «после себя» с пружинной нагрузкой и мембранным управлением. Клапан используется для больших расходов. Плунжер клапана имеет металлическое уплотнение. Для работы клапана требуется установка управляющей линии (в комплект не входит, обеспечивается заказчиком). Данные клапаны не являются запорной арматурой, обеспечивающей герметичное перекрытие трубопровода. В соответствии с ГОСТ Р 54808-2011, DIN EN 60534-4 и ANSI FCI 70-2 утечка в затворе закрытого клапана соответствует классу III.

Стандарт

» корпус клапана из углеродистой стали GS-C25 1.0619 (A216-WCB)
» внутренние детали клапана, контактирующие со средой изготовлены из нержавеющей стали 316L / Duplex
» для токсичных или опасных сред: герметичный кожух пружины (включая уплотнение по настроечному винту) и присоединение для линии отвода утечек; при монтаже клапана должна быть предусмотрена безнапорная линия, обеспечивающая безопасное отведение сред
» разгруженная конструкция плунжера
» присоединение для управляющей линии
» уплотнения EPDM

Руководство по эксплуатации, общие технические требования и требования по технике безопасности должны быть соблюдены. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.

Материалы

Корпус	GS-C 25 1.0619 (A216-WCB)*, опционально нержавеющая сталь 1.4408 (CF8M)
Корпус мембраны	нержавеющая сталь 1.4404 (SS316L)
Внутренние	нержавеющая сталь 1.4404 / 1.4462 (SS316L / Duplex)
Уплотнение затвора	EPDM**
Мембрана	EPDM**
Уплотнение балансирующего поршня	EPDM**

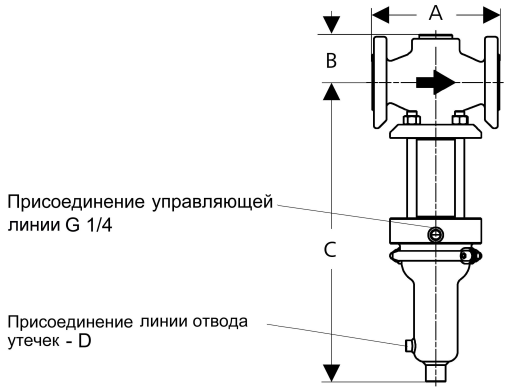

Габаритный чертёж

Размеры [мм]

размеры	Фланцевое присоединение DN
15	20	25	40	50	65	80	100
A	130	150	160	200	230	290	310	350
B	60	60	60	75	75	112	112	112
C	380	380	380	540	540	610	610	610
D	G 1/8	G 1/8	G 1/8	G 1/4	G 1/4	G 1/4	G 1/4	G 1/4

*Строительная длина согласно DIN EN 558-1

Условная пропускная способность Kvs [м³/ч]

Седло	15	20	25	40	50	65	80	100
I	4,5	8	8	32	40	90	100	115
II*				20	20	50	50	50
III*				12	12	32	32	32

*опционально

Диапазоны регулирования [бар]

бар	0,8 - 2,5	2 - 5	4 - 10
PN	40/6	40/10	40/16

Макс. рабочее давление [бар] в зависимости от рабочей температуры

T	-10 °C	130 °C	150 °C	200 °C	250 °C
бар	40	38	36	33	30

Максимальный коэффициент редукции (p₁ /p₂ )

Диапазон регулирования	Типоразмер
DN 15 - 25	DN 40 - 50	DN 65 - 100
4 - 10 бар	10	8	5
2 - 5 бар	20	15	10
0,8 - 2,5 бар	30	20	12

Масса [кг]

Фланцевое присоединение DN

15	20	25	40	50	65	80	100
11	12	13	37,5	40	72	75	82

Информация о специальных исполнениях оборудования предоставляется по запросу. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.

Рекомендуемая схема установки

1 Обводная линия для технического обслуживания	5 Предохранительный клапан
2 Запорная арматура	6 Редукционный клапан*
3 Грязеуловитель*	7 Управляющая линия
4 Манометр	8 Линия отвода утечек
Управляющая линия присоединяется к трубопроводу на расстоянии 10 - 20 номинальных DN после клапана

ВНИМАНИЕ! Редукционные клапана рекомендуется подбирать с сотрудниками компании на основании предосатвленных Вами опросных листов. Вы можете заполнить опросный лист On-Line или скачать
