Редукционный клапан для воды и газов GOETZE 484

Назначение


Редукционный клапан для воды и газов GOETZE 484. РАБОЧИЕ СРЕДЫ Жидкости нейтральные и не нейтральные Воздух, газы и технические пары нейтральные и не нейтральные ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ Для защиты: - коммерческих и промышленных систем от слишком высокого давления подачи. Редукторы давления применяются там, где независимо от колебаний давления на входе, должно поддерживаться установленное давление на выходе. • Системы подачи сжатого воздуха • Пневматические управляющие устройства • Пневматические бустерные станции • С...Подробнее

В зависимости от размера заказа предоставляются скидки

РАБОЧИЕ СРЕДЫ

Жидкости нейтральные и не нейтральные
Воздух, газы и технические пары нейтральные и не нейтральные

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

- коммерческих и промышленных систем от слишком высокого давления подачи.
Редукторы давления применяются там, где независимо от колебаний давления на входе, должно поддерживаться
установленное давление на выходе.
• Системы подачи сжатого воздуха
• Пневматические управляющие устройства
• Пневматические бустерные станции
• Судостроение и офшорные установки
• Промышленные газовые установки
• Установки для выдувания PET-тары
• Струйные установки

МАТЕРИАЛЫ

Серия Материал DIN EN ASME
Материал корпуса на входе Нержавеющая сталь 1.4408 CF8M
Материал корпуса на выходе Нержавеющая сталь 1.4408 CF8M
Внутренние части Нержавеющая сталь 1.4404 316 L
Нажимная пружина Нержавеющая сталь 1.4568 631


ИСПОЛНЕНИЕ КЛАПАНА

m с мембраной высококачественная, стойкая в высоким температурам мембрана из эластомера с тканевой прослойкой.
Настройка давления с помощью бесподъемного шпинделя.
Разгруженный односедельный клапан, корпус с гнездами для подключения манометров 1/4“ с обеих сторон.
Обратите внимание на диапазон давлений за клапаном.
k с поршнем Поршень из нерж. стали с уплотнением и опорным кольцом. Настройка давления с помощью бесподъемного шпинделя.
Разгруженный односедельный клапан, корпус с гнездами для подключения манометров 1/4“ с обеих сторон.
Обратите внимание на диапазон давлений за клапаном.


СРЕДА

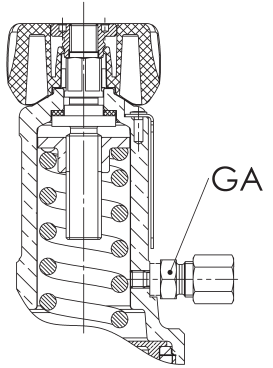

GS для газообразных сред со вторичным выпуском воздуха сжатый воздух и газы. Ненейтральные, ядовитые газы только с организованным дренажом.
GFO с поршнем для воды и неклейких жидкостей, сжатого воздуха и газов


ДИАПАЗОН ДАВЛЕНИЯ НА ВЫХОДЕ

SM Стандартное исполнение с мембраной Давление на входе: до 60 бар Диапазон давления на выходе: от 0,5 до 15 бар
SK
HK
Стандартное исполение с поршнем
Исполнение для высокого давления с поршнем
Давление на входе: до 60 бар
Давление на входе: до 60 бар
Диапазон давления на выходе: от 5 до 30 бар.
Диапазон давления на выходе: от 10 до 50 бар


ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN 8 10 15 20 25 40 50
Резьбовое соединение на входе 1/4“ (8) 3/8“ (10) 1/2“ (15) 1/2“ (15) 1“ (25) 1 1/2“ (40 2“ (50)
Резьбовое соединение на выходе 1/4“ (8) 3/8“ (10) 1/2“ (15) 1/2“ (15) 1“ (25) 1 1/2“ (40 2“ (50)


ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

f / f Стандарт Внутренняя резьба BSP-P / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1


УПЛОТНЕНИЕ

FKM Фторуглерод Эластомер мембраны и уплотнений –10°C до +120°C
EPDM Этилен-Пропилен-Диен Эластомер мембраны и уплотнений –40°C до +120°C

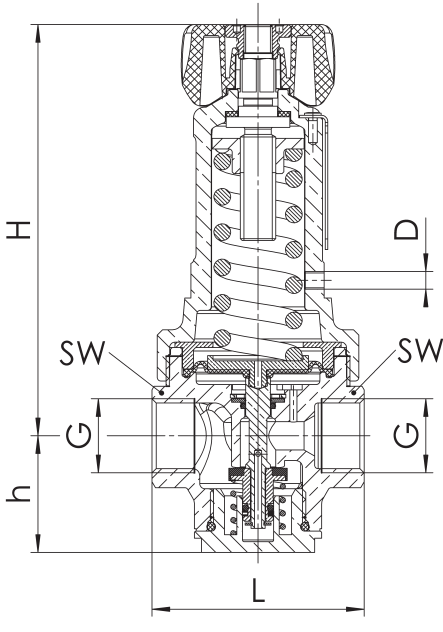

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ

DN 40, DN 50

DN 8 – DN 25


НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ, ДИАПАЗОНЫ РЕГУЛИРОВАНИЯ

номинальный диаметр DN 8 10 15 20 25 40 50
Присоединение DIN EN ISO 228 G 1/4“ (8) 3/8“ (10) 1/2“ (15) 3/4“ (20) 1“ (25) 1 1/2“ (40) 2“ (50)
Давление на входе до бар 60 60 60 60 60 60 06
Давление на выходе: SM бар 0,5-15 0,5-15 0,5-15 0,5-15 0,5-15 0,5-15 0,5-15
SK бар 5-30 5-30 5-30 5-30 5-30 5-30 5-30
HK бар 10-50 10-50 10-50 10-50 10-50 10-50 10-50
Монтажные размеры в мм L 68 68 60 78 102 136 136
H 120 120 120 180 215 260 270
h 33 33 33 40 56 63 70
SW 26 26 26 32 44 58 70
Подключение организованного дренажа D M5 M5 M5 M5 1/8“ 1/8“ м
Размеры стенной консоли (опция) L1 38 38 38 51 61 85 85
H1 / H2 18 / 62 18 / 62 18 / 62 18/58 22 / 80 15 15
B / B1 5,5 5,5 5,5 6,5 8,5 10,5/90 10,5/90
Вес кг 1,1 1,1 1,1 2,5 4,5 8,1 8,8
Коэффициент расхода Kvs м3 1,6 1,6 1,6 3,4 5,5 12,7 12,7

Значение Kvs дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2.
