Редукционный клапан для воды АСТА Р05

Назначение


Редукционный клапан для воды АСТА Р05. Редукционный клaпaн «АСТА» , тип Р05, Астимa (Россия) DN 50–150 мм, PN 1,6-4,0 МПa, Тмaкс, 150 °С (водa), 80°С (воздух) ОПИСАНИЕ Редукционный клaпaн прямого действия АСТА серии Р05 служит для снижения и поддержaния постоянного дaвления, незaвисимо от изменений рaсходa. Может использовaться для воды, воздухa, a тaкже для жидкостей с темперaтурой до 150 ° C и мaксимaльным дaвлением до 40 бaр. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА Фланцевая версия DN50–150 с номинальным давлением PN1...Подробнее

В зависимости от размера заказа предоставляются скидки

Редукционный клaпaн «АСТА» , тип Р05, Астимa (Россия)

DN 50–150 мм, PN 1,6-4,0 МПa, Тмaкс, 150 °С (водa), 80°С (воздух)

ОПИСАНИЕ

Редукционный клaпaн прямого действия АСТА серии Р05 служит для снижения и поддержaния постоянного дaвления, незaвисимо от изменений рaсходa. Может использовaться для воды, воздухa, a тaкже для жидкостей с темперaтурой до 150 ° C и мaксимaльным дaвлением до 40 бaр.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Фланцевая версия DN50–150 с номинальным давлением PN16– 40
  • Корпус, крышка из ковкого чугуна, поршень, седло, направляющая втулка, болты и гайки из нержавеющей стали. Отводы на входе и выходе редуктора для установки манометров.
  • Инновационный самоочищающийся поршень, обеспечивающий надежность и увеличение межсервисного интервала и общего срока службы клапана.
  • Наиболее ответственные внутренние элементы клапана выполнены из оружейной стали, обработанной на высокоточных станках с ЧПУ, обеспечивающих ровную и гладкую поверхность, позволяющих снизить трение и избежать протечек.
  • Клапаны АСТА Р05 оснащены присоединениями для манометров на входе и выходе.
  • Фланцы изготавливаются по стандарту EN 1092/2, по запросу возможны другие исполнения.
  • Большая расширительная камера служит для уменьшения уровня шума и обеспечивает высокую устойчивость к кавитации.
  • Клапан имеет высокотемпературное покрытие до 550 °C не выгорающее и сохраняющее внешний вид в течение длительного времени.

ПРИМЕНЕНИЕ

  • Системы теплоснабжения
  • Системы технического водоснабжения
  • Коммунальное хозяйство
  • Ирригация
  • Промышленность
  • Системы охлаждения
  • Системы пожаротушения

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия АСТА серия Р05 основан на скольжении поршня в двух кольцах из нержавеющей стали/ бронзы и имеющих различные диаметры. Данные кольца плотно зафиксированы в корпусе клапана в виде герметичной камеры, также известной как компенсационная камера, которая необходима для точной и стабильной работы клапана.

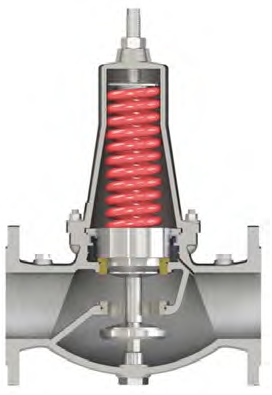

Клапан нормально открыт

При отсутствии давления АСТА Р05 находится в нормально открытом состоянии, при котором поршень удерживается в нижнем положении под действием пружины, находящейся в верхней крышке.

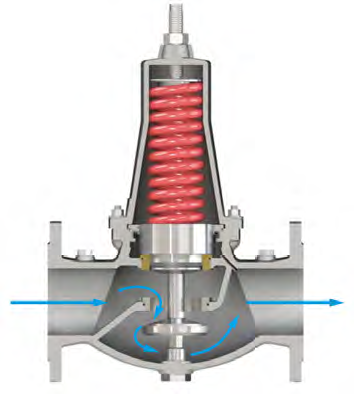

Клапан полностью открыт

В рабочем состоянии, когда давление за клапаном опускается ниже установленного значения настройки клапана, путем сжатия пружины, клапан АСТА Р05 будет полностью открыт, обеспечивая максимально возможную пропускную способность.

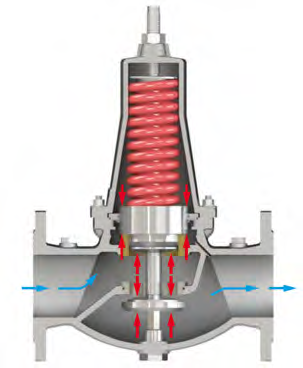

Клапан регулирует

Повышение давления на выходе увеличивает силу воздействия на поршень в компенсационной камере, сжимает пружину и перемещает подвижный блок, закрывая клапан. Таким образом, увеличивается перепад давления на клапане и давление на выходе приводится к заданному значению.

Рабочие условия

Вода/воздух макс: 150 °C;
Рвход.: максимум 40 бар;
Рвых. 1,5–6,0 бар или 5,0–12,0 бар;
Давление выше – по запросу.

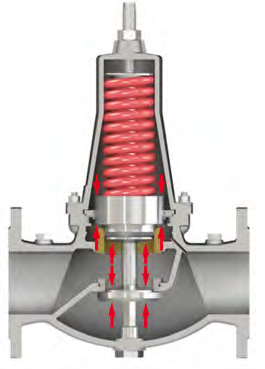

Клапан полностью закрыт (нет разбора).

Если подача воды будет прервана, система придет в статическое состояние, клапан АСТА Р05 будет поддерживать давление даже в отсутствие расхода в системе, благодаря технологии поддержания баланса давления и компенсационной камере.

Стандарт

Разработано в соответствии с EN-1074/4. Фланцы по EN 1092/2. Высокотемпературное покрытие (до 550 °C). Изменения и прочие исполнения стандарта фланцев и покраски деталей по запросу.

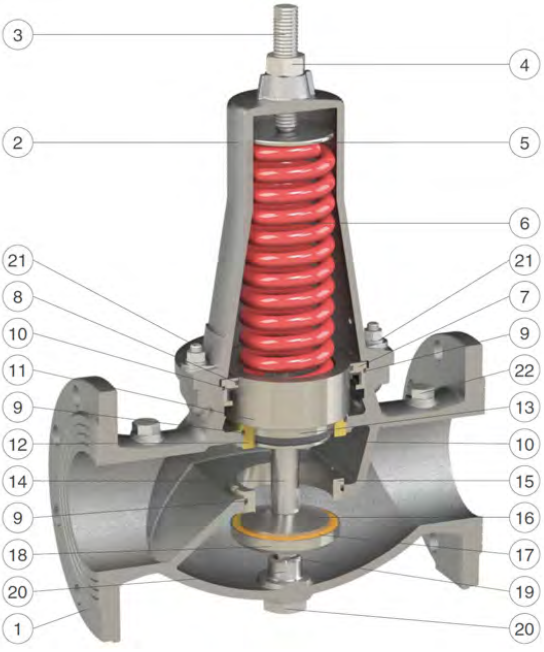

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

Наименование Материал Опции
1 Корпус Высокопрочный чугун GJS 500-7 или GJS 450-10
2 Крышка Высокопрочный чугун GJS 500-7 или GJS 450-10
3 Регулировочный винт и гайка Нержавеющая сталь AISI 304 AISI 316
4 Гайка Нержавеющая сталь AISI 304 AISI 316
5 Направляющая пружины Нержавеющая сталь AISI 303 AISI 316
6 Пружина Пружинная сталь 52SiCrNi5 с покрытием
7 Фиксатор поршня Нержавеющая сталь AISI 304 AISI 316
8 Скользящее кольцо PTFE
9 Уплотнение VITON EPDM / Витон
10 Прокладка VITON
11 Верхний поршень Нержавеющая сталь AISI 303, для DN125-150 бронза CuSn5Zn5Pb5 AISI 303 / AISI 316
12 Нижнее кольцо бронза CuSn5Zn5Pb5 AISI 304 / AISI 316
13 Нижний поршень Нержавеющая сталь AISI 303 AISI 316
14 Проставка Нержавеющая сталь AISI 303 AISI 316
15 Седло Нержавеющая сталь AISI 304 AISI 316
16 Держатель уплотнения Нержавеющая сталь AISI 303 AISI 316
17 Уплотнение NBR (Полиуретан для PN25-40)
18 Держатель уплотнения Нержавеющая сталь AISI 303 AISI 316
19 Регулировочная гайка Нержавеющая сталь AISI 303 AISI 316
20 Нижняя крышка Нержавеющая сталь AISI 303
21 Шпильки, гайки и шайбы Нержавеющая сталь AISI 304 AISI 316
22 Заглушки манометров Нержавеющая сталь AISI 316


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Коэффициент Kv?

Значение коэффициента Kv соответствует расходу воды проходящей через полностью открытый клапан при перепаде на нем в 1 бар.

DN (мм) 50 65 80 100 125 150
Kv (м3/ч) 20 47 72 116 147 172

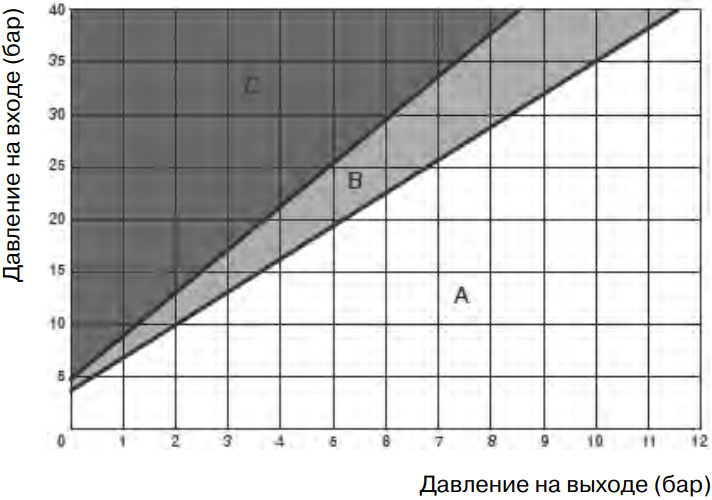

Диаграмма кавитации
При расчёте клапана очень важно учитывать условия возникновения кавитации, прежде всего, для предотвращения повреждения трубопроводов и оборудования или, как минимум, возникновения шумов и вибраций. Данная диаграмма разбита на следующие зоны: -А: рекомендовано для работы -B: начальная кавитация -С: разрушающая кавитация

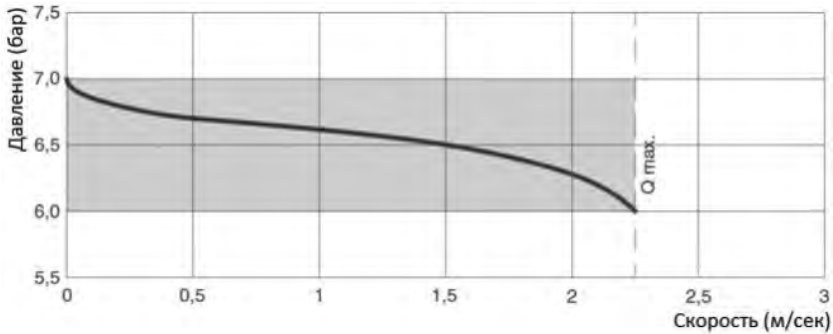

Диаграмма сопротивления?
В данной диаграмме отражено падение давления при увеличении расхода. Заштрихованная зона показывает рекомендованный рабочий диапазон и максимальную скорость.

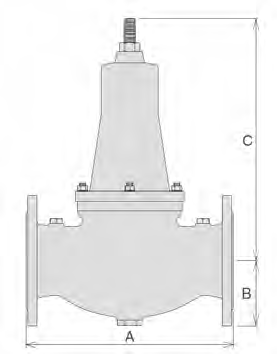

Габаритные размеры (мм)

DN 50 65 80 100 125 150
A 230 290 310 350 400 450
B 83 93 100 117 135 150
C 280 320 350 420 590 690
КГ 12 19 24 34 56 74
МАРКИРОВКА КЛАПАНА АСТА Р05 / 02 - 050 - 20 - М(В) - 16 - 02 - 150 - ф
Марка клапана АСТА
Тип клапана Р05
Функция клапана
Клапан редукционный / 02
Клапан перепускной / 03
Условный диаметр (DN), мм - ...
Условная пропускная способность (Kvs), м3/ч - ...
Тип плунжера
Плунжер с мягким уплотнением (Viton) - М(В)
Условное давление (PN), бар - ...
Материал корпуса
Высокопрочный чугун - 02
Углеродистая сталь - 03
Температурное исполнение клапана, °С - ...
Тип присоединения
Фланцевое - Ф

Пример заказа: АСТА Р05/02–050–20-М(В)-16–02–150-Ф Клапан редукционный DN50 PN16 Рвых=1,5–6 бар
