Редукционный клапан для воды и газов GOETZE 681

Назначение


Редукционный клапан для воды и газов GOETZE 681. ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ Для защиты: бытовых систем водоснабжения коммерческих и промышленных объектов от колебаний давления на входе. Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе. Снабжение питьевой водой в соответствии с DIN 1988 Эксплуатация промышленных и бытовых систем водоснабжения Снеговые пушки Противопожарное оборудование и системы пожаро...Подробнее

В зависимости от размера заказа предоставляются скидки


ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

  • бытовых систем водоснабжения
  • коммерческих и промышленных объектов от колебаний давления на входе.

Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.

  • Снабжение питьевой водой в соответствии с DIN 1988
  • Эксплуатация промышленных и бытовых систем водоснабжения
  • Снеговые пушки
  • Противопожарное оборудование и системы пожаротушения
  • Судостроение и судовое оборудование
  • Технологические линии в пищевой, фармацевтической и косметической промышленности


СЕРТИФИКАТЫ

DIN-DVGW-экспертиза (до 80°C)

ACS-разрешение

WRAS-разрешение (до 85°C)DGR 2014/68/EU

TR ZU 032/2013 - TR ZU 010/2011

Требования

DIN DVGW Правила

DIN EN 1567

DIN 1988

DIN EN ISO 3822

DGR 2014/68/EU

Классификация обществ

DNVGL

Lloyd’s Register EMEA

American Bureau of Shipping

Bureau Veritas

Russian Maritime Register of Shipping

Registro Italiano Navale

DNVGL

LR EMEA

ABS

BV

RS

RINA


МАТЕРИАЛ


СПЕЦИФИКАЦИЯ

alt
alt
alt
1/2“ – 2“ – 20°C до + 120°C

Входящее

давление:

до 40 бар

Давление на выходе:

от 0,5 до 15 бар в зависимости от исполнения


РАБОЧИЕ СРЕДЫ

Жидкости нейтральные и не нейтральные
Воздух, газы и
технические пары
нейтральные и не нейтральные
Горячая вода


МАТЕРИАЛЫ

Серия

Материал

DIN EN

ASME

Материал корпуса на входе

Бронза

CC499K

CC499K

Материал корпуса на выходе

Бронза

CC499K

CC499K

Внутренние части

Бронза

CC499K

CC499K

Нержавеющая сталь

1.4404

316 L

Нажимная пружина

Пружина из пружинной стали, с защитой от коррозии

1.1200

ASTM A228

Сетка

Нержавеющая сталь

1.4404

304


ИСПОЛНЕНИЕ КЛАПАНА

m с мембраной высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Настройка давления посредством бесподъемного шпинделя. Клапанная вставка с разгруженным золотником выполнена целиком из нержавеющей стали
Комплектная клапанная вставка SP/HP как запасная часть (Код заказа: 482 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса
Комплектная клапанная LP вставка как запасная часть (Код заказа: 482 LP Картридж-DN..-Уплотнение), замена возможна без разборки корпуса

Встроенный грязеуловитель также из нержавеющей стали.

Шаг сетки: DN 15 до DN 32 0,60 мм
DN 40 и DN 50 0,75 мм


СРЕДА

GF газообразный и жидкий Для воды и дистиллятов, нейтральных и не клейких жидкостей, сжатого воздуха и нейтральных газов. Опционально с FKM эластомерами для не нейтральных сред, например для масел, некоторых видов топлива, маслосодержащего воздуха и т. Д. Не для водяного пара.


ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

O без подрыва


ДИАПАЗОН ДАВЛЕНИЯ НА ВЫХОДЕ

SP Стандартное исполнение Давление на входе: до 40 бар Диапазон давления на выходе: от 1 до 8 бар
HP Исполнение высокого давления Давление на входе: до 40 бар Диапазон давления на выходе: от 5 до 15 бар
LP Исполнение с пониженным давлением Давление на входе: до 25 бар Диапазон давления на выходе: от 0,5 до 2 бар

Установка желаемого давления за дополнительную плату.


ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN

15

20

25

32

40

50

Вход / Выход

1/2“ (15)

3/4“ (20)

1“ (25)

1 1/4“ (32)

1 1/2“ (40)

2“ (50)

Выход

1/2“ (15)

3/4“ (20)

1“ (25)

1 1/4“ (32)

1 1/2“ (40)

2“ (50)


Тип присоединения Вход/Выход резьбовые соединения

BSP-Tm / BSP-Tm Стандартное резьбовое присоединение Наружная резьба BSP-T/Наружная резьба BSP-T DIN EN 10226, ISO 7-1 / DIN EN 10226, ISO 7-1
f / f

Исполнение с внутренней резьбой

Доступно в размерностях DN15, DN20 и DN25

Внутренняя резьба BSP-P / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1


УПЛОТНЕНИЕ

EPDM Этилен-Пропилен-Диен Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой –20°C до +120°C (до 8 бар Диапазон давления на выходе), –20°C до +95°C (от 8 бар Диапазон давления на выходе)
С удорожанием стоимости
FKM Фторуглерод Мембрана и уплотнения из эластомера –10°C до +120°C (до 8 бар Диапазон давления на выходе), –10°C до +95°C (от 8 бар Диапазон давления на выходе)


ОПЦИИ

За дополнительную плату
Манометры тип 36, 39 или 40 Раздел принадлежности
Клапанная вставка SP/HP изготовлена из нержавеющей стали Код заказа: 481 Вставка-DN…Уплотнение
Клапанная вставка LP изготовлена из нержавеющей стали Код заказа: 481 LP Вставка-DN…Уплотнение
Вращающаяся рукоятка из пластмассы для настройки давления открытия без инструмента Код для заказов: S15
Приспособление для защиты от несанкционированного изменения настройки (пломба) Код для заказов: S71


НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 681: Подключение, установочные размеры, диапазоны регулирования

Присоединение

DN

15

20

25

32

40

50

Вход DIN EN 10226

G1

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

Выход DIN EN 10226

G2

1/2"

3/4"

1"

Давление на входе SP, HP до

бар

40

40

40

40

40

40

Давление на входе LP до

бар

25

25

25

25

25

25

Давление на выходе

бар

0,5 - 2

0,5 - 2

0,5 - 2

0,5 - 2

0,5 - 2

0,5 - 2

1 - 8

1 - 8

1 - 8

1 - 8

1 - 8

1 - 8

5 - 15

5 - 15

5 - 15

5 - 15

5 - 15

5 - 15

Установочный размер

L

142

158

180

193

226

252

в мм

l

80

90

100

105

130

140

l1

85

95

105

H (H1)

102 (1281)

102 (1281)

130 (1501)

130 (1501)

165 (1851)

165 (1851)

H2 (H3)

124 (1502)

124(1502)

161 (1812)

161 (1812)

198 (2182)

198 (2182)

h

33

33

45

45

70

70

SW1

30

37

46

52

65

75

SW2 28 35 43 48 57 68

Гнездо для подключения манометра Диапазон давления на выходе

Диапазон давления на выходе

G3

1/4“ аксиально

1/4“ аксиально

1/4“ аксиально

1/4“ аксиально

1/4“ аксиально

1/4“ аксиально

Вес

кг

1,2 (1,51 )

1,3 (1,61)

2,3 (2,81)

2,5 (3,01)

5,2 (5,91)

5,7 (6,41)

Коэффициент расхода Kvs3

м3 3

3,5

6,7

7,6

12,5

15

1для типа 682mGFO-LP

2для типа 682mGFO-LP S15

3для типа 682kGFO-HP

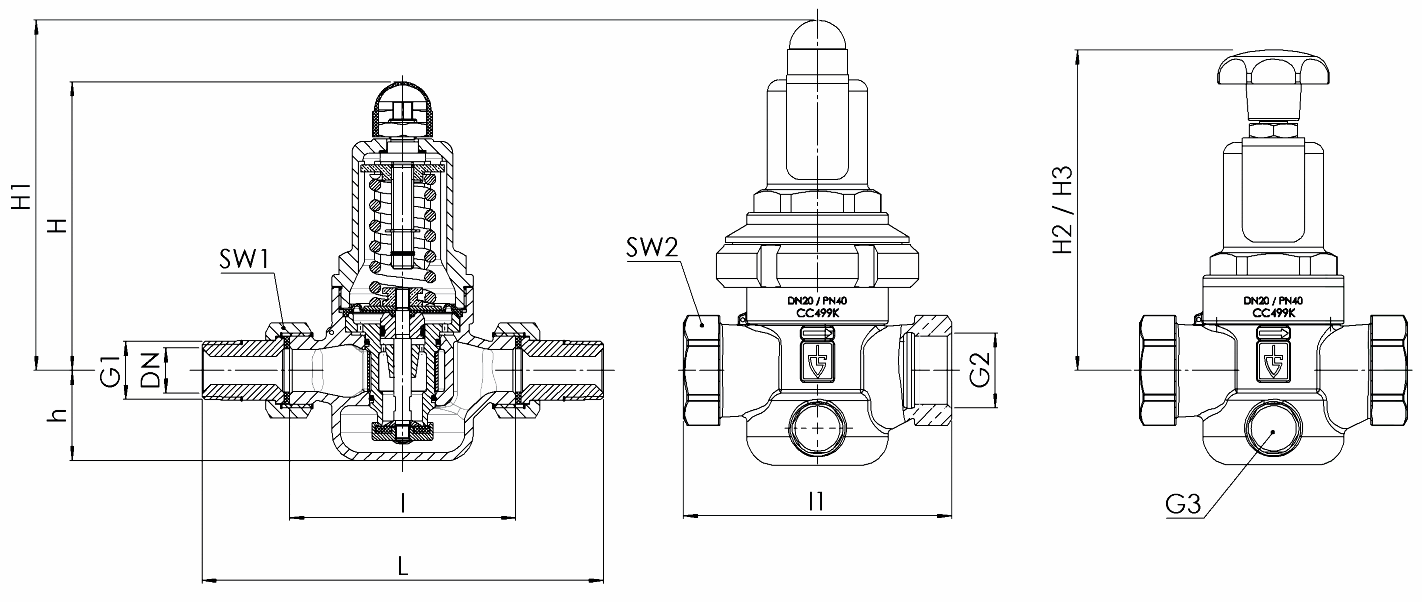

ОБЩИЙ ЧЕРТЁ Ж, ОСНОВНЫЕ РАЗМЕРЫ


САМОСТОЯТЕЛЬНЫЙ ПОДБОР / КОНФИГ УРАЦИЯ К ЛАПАНА

Мод.
ряд
Конст-
рукция
клапана
Среда Развоз-
душива-
тель

Диапазон

давления

на выходе

Номин.
диаметр
DN
Тип присоединения Присоединительный
размер
Уплот-
нение
Пара-
метры
Устанав-
ливаемый
диапазон/
Кол-во
Вход Выход Вход Выход
681 m GF O SP 20 BSP-T m BSP-T m 20 20 EPDM

Манометр

36

8
681 m GF O SP 15 f f 15 15 EPDM 4
681 m GF O
681 m GF O

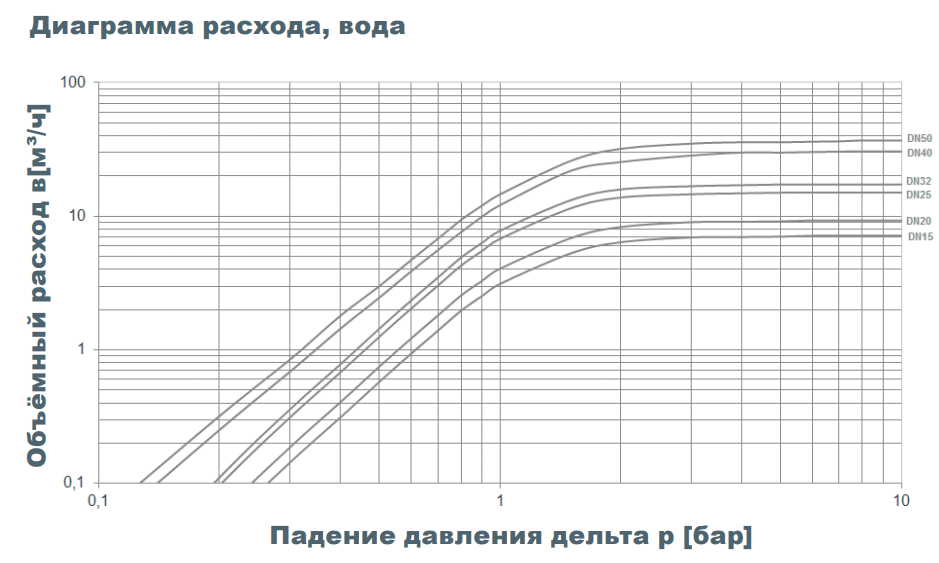

Значения потери давления в диапазоне давлений на выходе

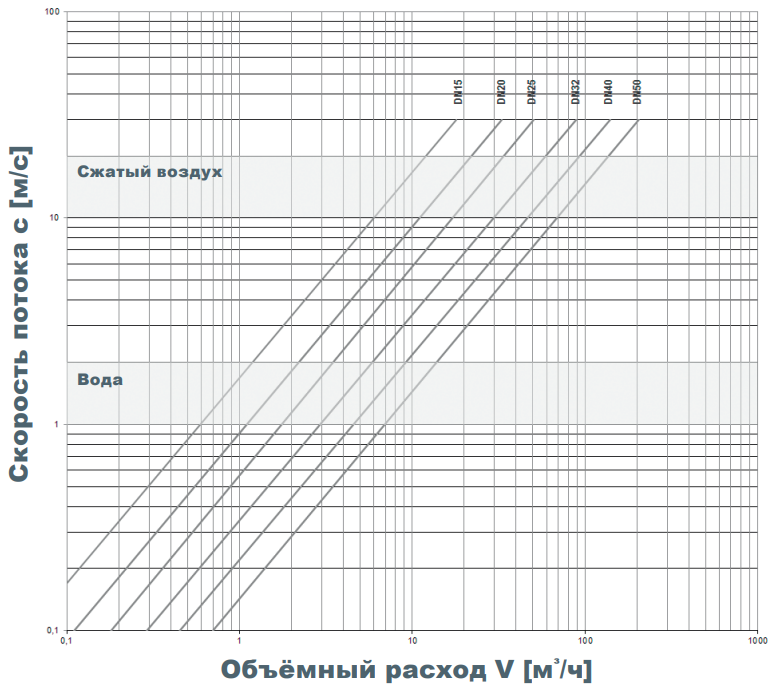

Значения параметров по скорости потока

Для жидкостей:

C помощью диаграммы, имея конкретное значение объёмного расхода V (м³/ч), определяется номинальный диаметр (DN). В соответствии с положениями закона DVGW (DIN 1988), скорость потока рабочей среды в бытовых системах не должна превышать 2 м/с.

Для сжатого воздуха и других газообразных сред:

Для скоростей потока воздуха в пределах 10-20 м/с, под значением V понимается объем в рабочих условиях в час.. Если объёмный расход дан в нм³/ч, то перед использованием диаграммы необходим перевод в объем в рабочих условиях.

Давление рабочей среды за редуктором рассчитывается с использованием объёмного расхода при рабочих условиях
