Редукционный клапан для воды и газов MANKENBERG DM618

Назначение


Редукционный клапан для воды и газов MANKENBERG DM618. Описание Редукционные клапаны – это регуляторы давления «после себя», работа которых полностью обеспечивается энергией рабочей среды. Редукционные клапаны обеспечивают точное регулирование выходного давления, при этом характеризуются простотой установки и технического обслуживания. Данные клапаны работают без использования пневматических или электрических элементов управления. Редукционный клапан DM 618 является разгруженным по давлению пропорциональным регулятором давления «после себя» ...Подробнее

В зависимости от размера заказа предоставляются скидки

Описание


Редукционные клапаны – это регуляторы давления «после себя», работа которых полностью обеспечивается энергией рабочей среды. Редукционные клапаны обеспечивают точное регулирование выходного давления, при этом характеризуются простотой установки и технического обслуживания. Данные клапаны работают без использования пневматических или электрических элементов управления. Редукционный клапан DM 618 является разгруженным по давлению пропорциональным регулятором давления «после себя» с пружинной нагрузкой и мембранным управлением. Клапан используется для больших расходов. Плунжер клапана имеет мягкое уплотнение. Для работы клапана требуется установка управляющей линии (в комплект не входит, обеспечивается заказчиком). Данные клапаны не являются запорной арматурой, обеспечивающей герметичное перекрытие трубопровода. В соответствии с ГОСТ Р 54808-2011, DIN EN 60534-4 и ANSI FCI 70-2 утечка в затворе закрытого клапана соответствует классу V.

Стандарт

» корпус клапана из углеродистой стали GS-C25 1.0619 (A216-WCB)
» внутренние детали клапана, контактирующие со средой изготовлены из нержавеющей стали 316L / Duplex
» для токсичных или опасных сред: герметичный кожух пружины (включая уплотнение по настроечному винту) и присоединение для линии отвода утечек; при монтаже клапана должна быть предусмотрена безнапорная линия, обеспечивающая безопасное отведение сред
» разгруженная конструкция плунжера
» присоединение для управляющей линии
» уплотнения EPDM

Опции
» Корпус из нерж стали 1.4408 (CF8M)
» Уплотнения FKM
» Различные опции для мембран

Руководство по эксплуатации, общие технические требования и требования по технике безопасности должны быть соблюдены. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.


Материалы

Корпус GS-C 25 1.0619 (A216-WCB)*, опционально нержавеющая сталь 1.4408 (CF8M)
Корпус мембраны нержавеющая сталь 1.4404 (SS316L)
Внутренние нержавеющая сталь 1.4404 / 1.4462 (SS316L / Duplex)
Уплотнение затвора EPDM
Мембрана EPDM
Уплотнение балансирующего поршня EPDM

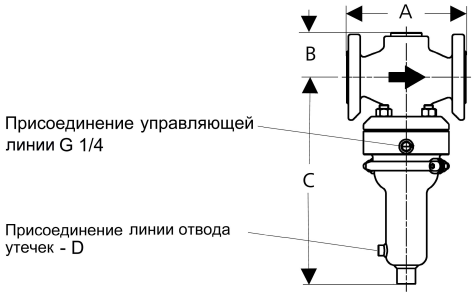

Габаритный чертёж


Размеры [мм]

размеры Фланцевое присоединение DN
15 20 25 40 50 65 80 100
A 130 150 160 200 230 290 310 350
B 60 60 60 75 75 112 112 112
C 278 278 278 438 438 508 508 508
D G 1/8 G 1/8 G 1/8 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4

*Строительная длина согласно DIN EN 558-1

Условная пропускная способность Kvs [м3/ч]

Седло 15 20 25 40 50 65 80 100
I 4,5 8 8 32 40 90 100 115
II* 20 20 50 50 50
III* 12 12 32 32 32

*опционально

Диапазоны регулирования [бар]

бар 0,8 - 2,5 2 - 5 4 - 10
PN 40/6 40/10 40/16


Макс. рабочее давление [бар] в зависимости от рабочей температуры

T -10 °C 130 °C
бар 40 38


Максимальный коэффициент редукции (p1 /p2 )

Диапазон регулирования Типоразмер
DN 15 - 25 DN 40 - 50 DN 65 - 100
4 - 10 бар 10 8 5
2 - 5 бар 20 15 10
0,8 - 2,5 бар 30 20 12


Масса [кг]

Фланцевое присоединение DN

15 20 25 40 50 65 80 100
9 10 11 33 35 64 66 73

Информация о специальных исполнениях оборудования предоставляется по запросу. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.

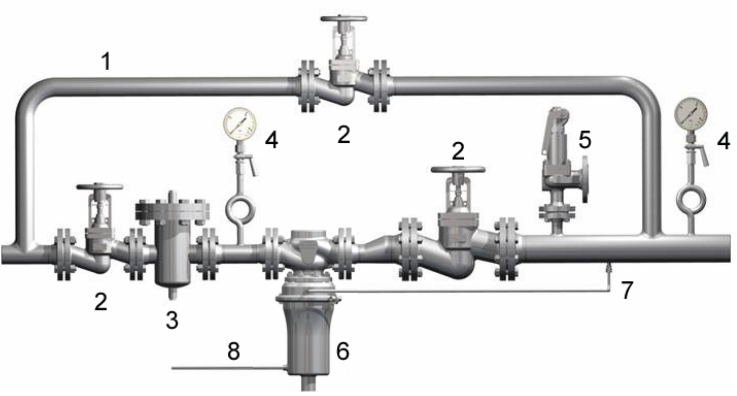

Рекомендуемая схема установки

1 Обводная линия для технического обслуживания 5 Предохранительный клапан
2 Запорная арматура 6 Редукционный клапан*
3 Грязеуловитель* 7 Управляющая линия
4 Манометр 8 Линия отвода утечек

Управляющая линия присоединяется к трубопроводу на расстоянии 10 - 20 номинальных DN после клапана

Информация о специальных исполнениях оборудования предоставляется по запросу. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.

ВНИМАНИЕ!

Редукционные клапана рекомендуется подбирать с сотрудниками компании на основании предоставленных Вами опросных листов.
