Прямоугольный щитовой затвор ORBINOX MU Ду200-4000

Тип MU

Прямоугольный щитовой затвор с эластичным герметизирующим уплотнением на 4 сторонах, разработанный для установки к стене и стенному адаптеру.

Серия MU главным образом применяется в таких сферах, как:

Очистные сооружения
Канализационные сети
Водоподготовка
Орошение
Водозаборные сооружения
ГЭС

Размеры*

От 200 х 200 до 4000 х 4000

Давление

Размер	Максимальное рабочее давление	Максимальное обратное давление
200 х 200 – 1200 х 1200	10 м.в.с.	10 м.в.с.
1300 х 1300 – 2000 х 2000	6 м.в.с.	6 м.в.с.

Спецификация щитового завтора (размеры 200 х 200 – 1200 х 1200 мм)

archivos1216a-1

1. Рамка	AISI 304L, AISI 316L
2. Щит	AISI 304L, AISI 316L
3. Направляющие	UHMWPE (полиэтилен)
4. Уплотнение	EPDM
5. Фиксотор уплотнения	AISI 304L, AISI 316L
6. Нижний уплотнитель	EPDM
7. Нижний фиксатор уплотнения	AISI 304L, AISI 316L
8. Направляющие рамы	AISI 304L, AISI 316L
9. Шток	AISI 303
10. Гайка	Латунь
11. Бугель	AISI 304L, AISI 316L

Примечание: *Исполнение щитового затвора большего размера и применение других материалов возможны под заказ.

Спецификация щитового завтора (размеры 1300 х 1300 – 2000 х 2000 мм)

archivos1216a-3

1. Рамка	AISI 304L, AISI 316L
2. Щит	AISI 304L, AISI 316L
3. Передние направляющие	UHMWPE (полиэтилен)
4. Направляющие	UHMWPE (полиэтилен)
5. Уплотнение	EPDM
6. Фиксотор уплотнения	AISI 304L, AISI 316L
7. Нижний уплотнитель	EPDM
8. Нижний фиксатор уплотнения	AISI 304L, AISI 316L
9. Шток	AISI 303
10. Гайка	Бронза
11. Гайка кронштейна	AISI 304L, AISI 316L
12. Бугель	AISI 304L, AISI 316L
13. Муфта штока	AISI 304L, AISI 316L

Описание щитового затвора

Корпус

Исполнение корпуса способствует простому монтажу щитового затвора на среднем уровне или на уровне дна канала, а также возможна установка затвора к стенному адаптеру.
Внутренняя конструкция щитового затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Щит

Модульное исполнение щита делает возможным различные конфигурации затвора. Затвор MU может быть выполнен как под квадратный, так и под прямоугольный профиль канала. Для круглых каналов предназначен тип MC диаметром 200-600 мм.

Седловое уплотнение

Конструкция затвора позволяет закрепить седловое уплотнение на корпусе при помощи зажимов. Это дает возможность легко его заменить в случае повреждения или износа. После замены уплотнения и его правильной фиксации затвор можно снова использовать.

Шток

Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока. Шток необходимо держать смазанным во избежание преждевременного износа ходовой гайки (бронза).
Для щитовых затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока затвора от пыли.

Направляющие

Направляющие из полиэтилена (UHMWPE) снижают коэффициент трения во время работы, а также управляющее усилие, что продлевает срок службы седлового уплотнения.

Управление

Возможны варианты комплектации щитового затвора штурвалом (выдвижной и невыдвижной шток), редуктором, пневмоприводом, гидроприводом и электроприводом.

Типы уплотнений

Боковое уплотнение

Уплотнение основания

Управление

Ручное:

штурвал (с выдвижным или невыдвижным штоком)
редуктор (с выдвижным или невыдвижным штоком)

Сервоприводы:

электрический
пневматический
гидравлический

Аксессуары:

механические ограничители
устройства блокировки
ручные дублеры
соленоидные клапаны
позиционеры
концевые выключатели
бесконтактные выключатели
удлинения штока

Примечание: При использовании удлинения штока привод должен быть надежно закреплен с помощью специальной опоры на полу либо кронштейнами на стене.

Удлинение штока

Удлинение штока используется для удаленного управления щитовым затвором. Присоединение удлинения осуществляется посредством квадратного штока или при помощи фиксирующей муфты. На всем участке удлинения, превышающем 2-3 метра, необходимо установить полиэтиленовые направляющие(рис.1), которые крепятся к несущей стене.

рис1

Невыдвижной шток

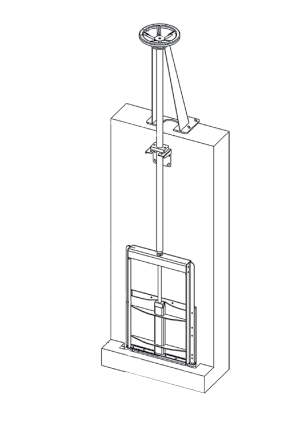

Затвор с закрытым корпусом (рис. 2). Удлинение не поддерживается поперечно, соответственно, рекомендуется устанавливать настенные кронштейны. Как правило, один кронштейн на 3-4 метра.

Выдвижной шток

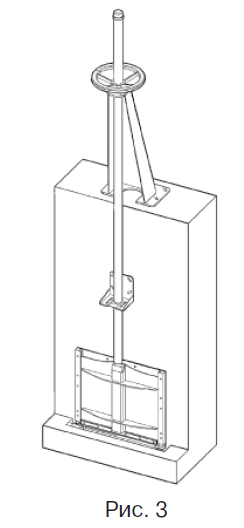

Затвор с открытым корпусом (рис.3). Удлинение поперечно поддерживается, соответственно, настенные кронштейны должны быть осторожно притянуты. Обязательно устанавливать один кронштейн на каждые 2 метра удлинения.

Рис. 2

Типы конструкции щитовых затворов MU

На рисунках ниже представлены схематические чертежи щитового завтора с удлинением штока и строительные размеры. Конструкция рамы может быть как открытой, так и закрытой, шток выдвижной и невыдвижной, типы управления на выбор заказчика.

Открытая рамка, выдвижной шток

Размеры 200 х 200 – 1200 х 1200 мм	Размеры 1300 х 1300 – 2000 х 2000 мм
