Шиберная задвижка (затвор) одностороннего действия ORBINOX EK, Ду50-1200, Ру10

Тип EK

Конструкция корпуса и седлового уплотнения одностороннего ножевого затвора типа ЕK исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную
арматуру в таких отраслях промышленности, как:
– целлюлозно-бумажная промышленность;
– очистные сооружения, хозяйственно-бытовые/фекальные сточные воды и канализационные сети;
– пищевая промышленность;
– горнодобывающая промышленность;
– энергетика;
– химическая промышленность ;
– цементное производство и т. д.

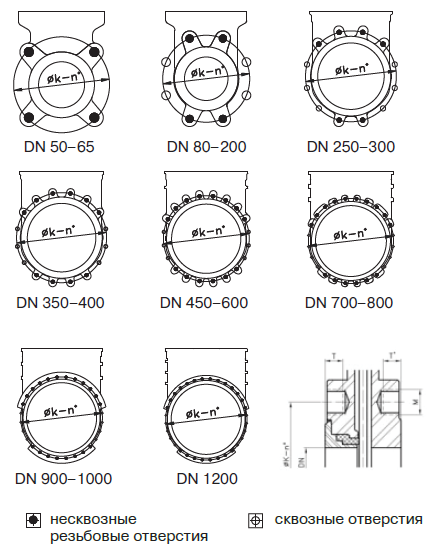

Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца. См. таблицу «Фланцевое присоединение».

Таблица зависимости максимально рабочего давления от диаметра затвора

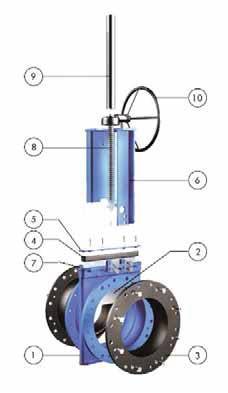

Корпус

Межфланцевый, цельнолитой из серого чугуна или нержавеющей стали. Предусмотрены ребра жесткости на больших диаметрах для усиления конструкции.
Отлитые совместно с корпусом направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу.
Полнопроходное исполнение обеспечивает высокую пропускную способность и минимальные потери давления.
Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Нож

Межфланцевый, цельнолитой из серого чугуна или нержавеющей стали. Предусмотрены ребра жесткости на больших диаметрах для усиления конструкции.
Отлитые совместно с корпусом направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу.
Полнопроходное исполнение обеспечивает высокую пропускную способность и минимальные потери давления.
Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Седловое уплотнение

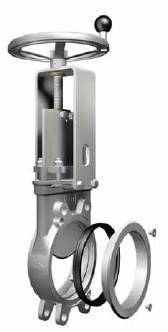

Уникальная конструкция позволяет закрепить седловое уплотнение в корпусе затвора с помощью фиксирующего кольца из нержавеющей стали.
Кроме стандартного уплотнения из EPDM, под заказ поставляются седловые уплотнения из материалов Витон, PTFE и т. д. для специфических условий применения.

Шток

Стандартное исполнение из нержавеющей стали обеспечивает высокую коррозионную стойкость и долговечность штока.
Для затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока от пыли.

Управление

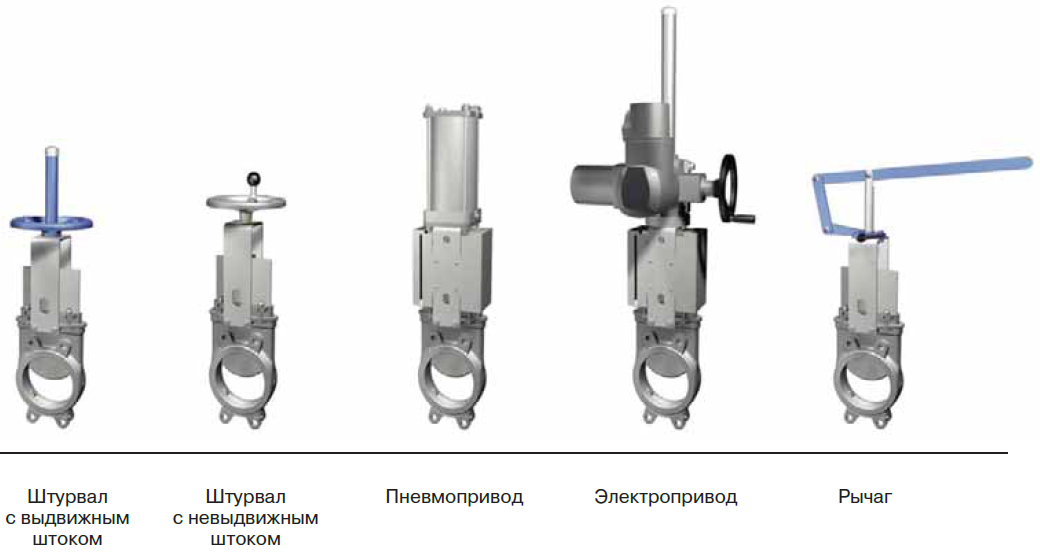

Возможны варианты комплектации затвора штурвалом (выдвижной и невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом.

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора.
Стандартный цвет шиберных (ножевых) затворов Orbinox — синий.

Уплотнение по корпусу

Долговечное уплотнение из графита, пропитанного PTFE + кольцо EPDM. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения.
Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Бугель

Материал — нержавеющая сталь (на заказ возможна комплектация бугелем из углеродистой стали с эпоксидным покрытием).
Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Дополнительные опции затворов

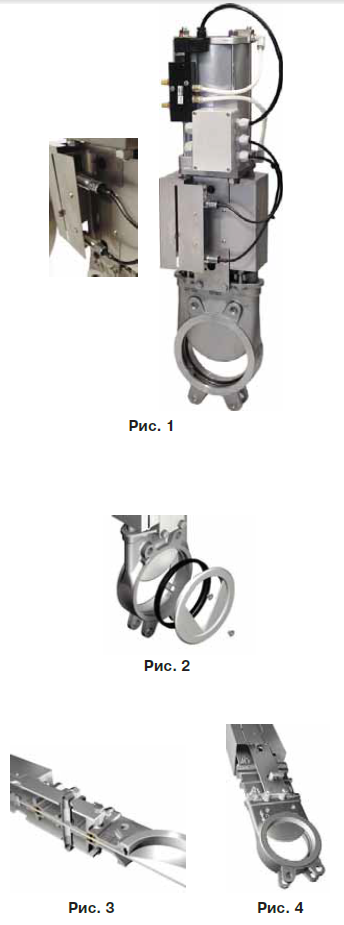

Защитный короб для приводов с бесконтактными датчиками (Рис. 1)

Специально разработанная конструкция позволяет защитить установленные на затворе датчики положения.

Защитная крышка

Обеспечивает герметичное уплотнение.
Снижает необходимость в техническом обслуживании и ремонте сальника.

Система очистки

Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие без демонтажа самого затвора.
В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости.

Материалы

Возможно исполнение затворов из различных материалов: легированная сталь AISI 317, специальные сплавы (хастелой — жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан.

Производство нестандартных затворов

Компания Orbinox производит затворы на нестандартные параметры: большие диаметры и / или давления, нестандартные материалы, специальная конструкция.

Регулирование посредством диафрагмы типа

V-порт (60°) и пятиугольной диафрагмы.
Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить (Рис. 2).

Двойное уплотнение по корпусу (Рис. 3–4)

Для применения затворов в системах с высокими требованиями по герметичности уплотнения по корпусу.

Поверхностная обработка

При определенных условиях эксплуатации арматуры иногда возникает необходимость в нанесении дополнительного защитного покрытия или изоляции как на сам затвор, так и на отдельные его части.
Компания Orbinox осуществляет на заказ нанесение дополнительных защитных покрытий для улучшения стойкости затвора к истиранию (Стеллит), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE).

Ручное:

• штурвал (с выдвижным или невыдвижным штоком);
• цепной;

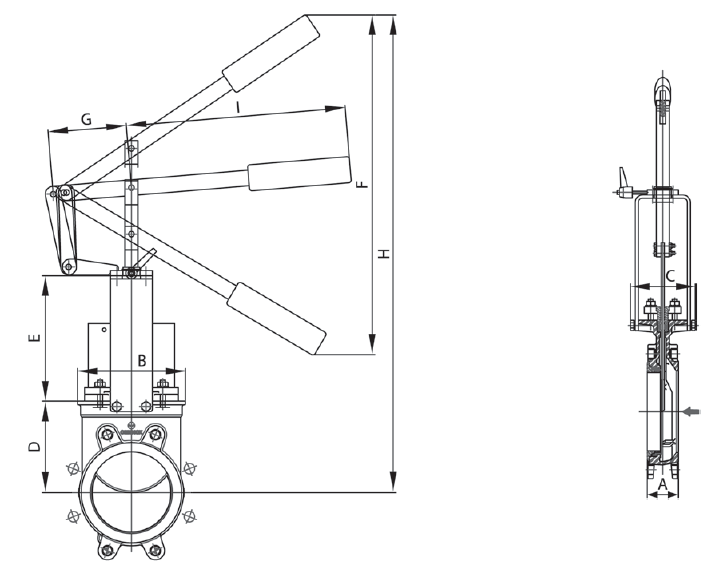

• рычажный;
• конический редуктор.

Сервоприводы:

• электрический;
• пневматический двойного действия;
• пневматический одностороннего действия*:
– с возвратной пружиной (DN 50–200);
– с демпферной емкостью (DN 250–1200).

Аксессуары:

• механические ограничители;
• устройства блокировки;
• ручные дублеры;
• соленоидные клапаны;
• позиционеры;
• концевые выключатели;
• бесконтактные выключатели;
• удлинения штока;
• стопор

Стандартный материал штурвала:
• О 50–300 мм: алюминий;
• О ≥ 350: GG-25 (серый чугун).

Рекомендуется для установки в местах с ограниченным пространством.

Составляющие механизма ручного привода со штурвалом:
• штурвал с ручкой;
• шток;
• втулка бугеля;
• ходовая гайка, закрепленная на ноже.

Исполнение затвора диаметром 50–1000 мм.

Опции (под заказ):

• стопор;
• удлинение штока;
• квадратная ходовая гайка.

Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от
толщины ответного фланца.

Составляющие механизма ручного привода
со штурвалом:
• штурвал из чугуна с эпоксидным покрытием;
• шток;
• ходовая гайка;
• защита штока.

Опции:

• стопор;
• удлинение штока.

Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

Рекомендуется установка редуктора на затворы диаметром свыше 350 мм и рабочим давлением свыше 0,35 МПа.

Составляющие механизма привода с редуктором:
• шток;
• втулка бугеля;
• конический редуктор со штурвалом (передаточное отношение 4:1).

Опции:

• стопор;
• удлинение штока;
• цепной привод;
• невыдвижной шток.

Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

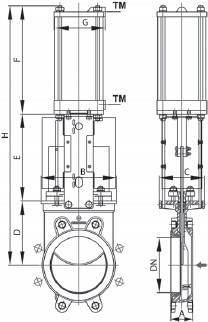

Составляющие механизма пневмопривода двой-
ного действия:
• алюминиевый корпус;
• шток из нержавеющей стали;
• поршень из стали с покрытием из нитрила.

Рабочее давление воздуха, (МПа): 0,35–1,0.
Для затворов, устанавливаемых в горизонтальном положении, рекомендуется использование U-образных поддерживающих пластин и / или поддержка привода.

Опции:

• защитный короб для приводов с бесконтактными датчиками;
• анодированный корпус;
• подбор пневмопривода в зависимости от давления воздуха;
• корпус из нержавеющей стали;
• ручной дублер;
• ограничители хода;
• регулятор расхода;
• установки воздухоподготовки.

Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

Пневмопривод одностороннего действия
с возвратной пружиной, DN 50–300

Составляющие механизма пневмопривода одностороннего действия:
• алюминиевый корпус;
• защитный кожух пружины из ковкого чугуна или углеродистой стали;
• стальная пружина;
• шток из нержавеющей стали.

Рабочее давление воздуха, (МПа): 0,5–1,0.

Исполнение:

• нормально закрытый.

Пневмопривод одностороннего действия с демпферной емкостью, DN 250–1200

Составляющие механизма пневмопривода одностороннего действия с демпферной емкостью:
• пневмопривод двойного действия;
• демпферная емкость;
• необходимые дополнительные механизмы (соленоидный клапан, золотниковый пневмораспределитель и т. д.).

Рабочее давление воздуха, (МПа): 0,35–1,0.

Составляющие механизма электропривода:
• электродвигатель;
• выдвижной шток (возможна поставка с невыдвижным штоком);
• бугель с фланцем под электропривод (в соответствии с DIN 3338 / ISO 5210).

Стандартный электропривод комплектуется:
• штурвалом для возможности ручного управления;
• концевыми выключателями (открыто / закрыто);
• моментным выключателем.

Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца.
