Сепаратор воздуха АДЛ ГРАНЭЙР С, Ду25-600, углеродистая сталь

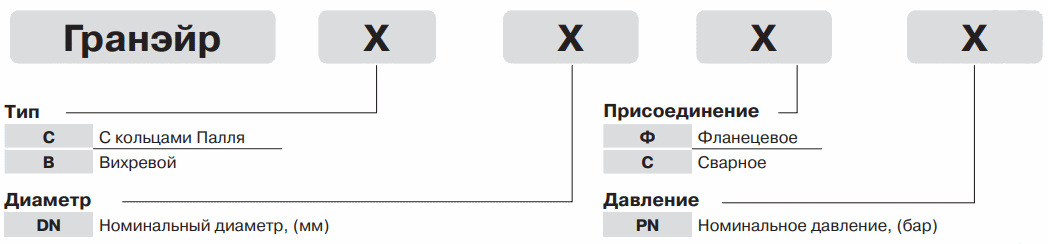

Маркировкa

Общие принципы

Присутствующий в замкнутой системе воздух вызывает следующие нежелательные последствия:

• раздражающие шумы;
• пониженная эффективность работы элементов систе- мы (пониженная теплоотдача);
• ускоренная внутренняя коррозия элементов системы (насос, котел, радиаторы и т. д.) и, как следствие, су- щественное уменьшение срока службы;
• повреждение циркуляционного насоса, например, износ подшипников, а также кавитационный износ лопастей насоса;
• пониженная эффективность работы насоса.

Сепараторы — важнейший элемент в отопительных сис- темах, предназначенный для предотвращения образо- вания в них воздушных пробок, благодаря оперативному автоматическому удалению воздушных скоплений.

Основные пути проникновения воздуха в систему

Чтобы избежать проблем, вызванных присутствием воз- духа, необходимо проанализировать пути его проникно- вения в систему.Воздух, находящийся в системе отопления и охлаждения, состоит из:

• воздуха, который попадает в систему в процессе ее заполнения;
• завоздушенных участков, образующихся после запол- нения системы;
• воздуха, находящегося в системе в виде микроскопи- ческих пузырьков, распределенных в воде;
• растворенного воздуха.

Работа сепараторов воздуха основана на применении закона Генри. С помощью этого закона оценивается количество растворенного в воде воздуха (см. диа- грамму далее):

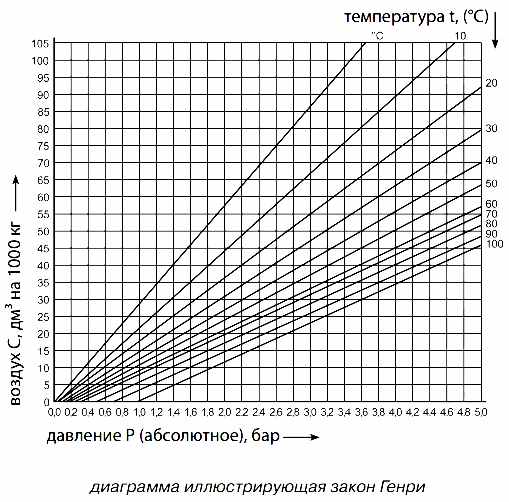

Закон Генри

Работа сепараторов воздуха основана на применении закона Генри. С помощью этого закона оценивается ко- личество растворенного в воде воздуха (см. диаграмму). Данная диаграмма показывает, что количество раство- ренного в воде воздуха зависит от температуры и давле- ния. Растворенный в воде воздух высвобождается при по- вышении температуры и при понижении давления.

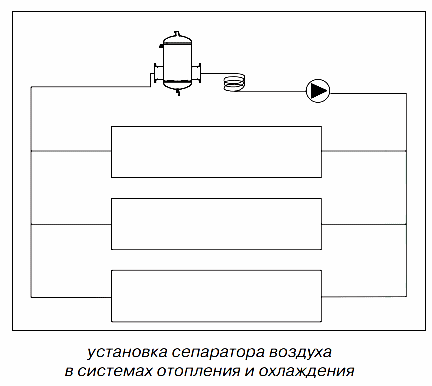

Место установки сепаратора

В соответствии с законом Генри в одних областях воздух будет выделяться из воды, а в других — растворяться в ней. Наибольшее влияние на растворимость воздуха оказывает давление.

Большое количество воздуха (самые большие пузырьки) выделяется в местах с малым давлением (верхняя часть системы), что является наилучшим местом для установки сепаратора воздуха.

Внутри радиатора охлаждения температура воды уменьшается. Это значит, что после него часть пузырь- ков воздуха снова перейдет в растворенное состояние. Следовательно, устанавливать сепаратор воздуха пред- почтительно перед радиатором охлаждения.

Для предотвращения повреждения насоса пузырьками воздуха (из-за кавитации) сепаратор воздуха устанавли- вается перед насосом.

После прохождения воды через сепаратор воздуха она становится обезвоздушенной. При дальнейшем прохож- дении воды по системе давление повышается, и вода становится ненасыщенной (способна растворять боль- ше воздуха в соответствии с законом Генри). Это значит, что вода будет поглощать воздух, находящийся в разных местах системы.

Перед сепаратором воздуха давление снова уменьшает- ся, что приводит к выделению из воды ранее растворен- ного в ней воздуха в виде микропузырьков, которые будут отведены сепаратором. Данный процесс непрерывно продолжается до тех пор, пока весь воздух не будет вы- веден из системы.

При понижении температуры и повышении давления про- исходит обратный процесс — растворение пузырьков воздуха в воде. Он происходит, например, в системах отопления. В котле теплоноситель нагревается до высо- кой температуры, поэтому именно в нем из содержащей воздух воды будет высвобождаться наибольшее количе- ство воздуха в виде мельчайших пузырьков. Если их не- замедлительно не отвести, то они растворятся в других местах системы, где температура меньше.

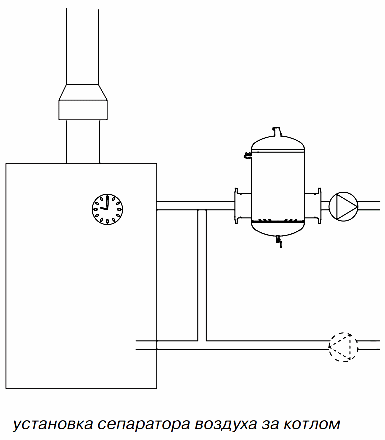

Если удалить микропузырьки сразу за котлом, то на вы- ходе сепаратора получим обезвоздушенную воду, кото- рая будет поглощать воздух в разных местах системы. Процесс продолжается постоянно до полного выведения воздуха из системы.

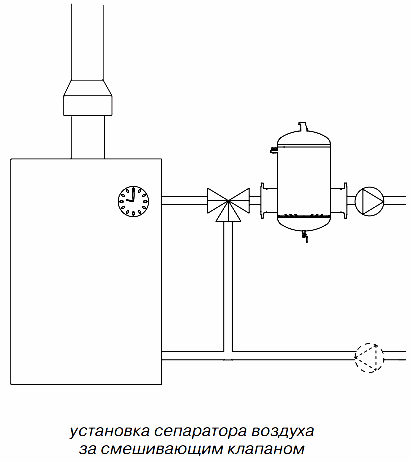

Также для наиболее эффективного отвода воздуха из си- стемы сепаратор воздуха устанавливают за смешиваю- щим клапаном.

В высоких зданиях на высоте более 30 м рекомендуется устанавливать сепараторы воздуха на каждом этаже.

Применение

Сепаратор воздуха Гранэйр тип с используется для пол- ного выведения воздуха из замкнутых систем отопления и охлаждения. Принцип его работы базируется на методе выведения газов из воды на основе колец Палля.

Использование сепаратора воздуха Гранэйр тип с позво- ляет вывести воздух из системы, который находится в во- де в виде мелких пузырьков и микропузырьков, раство- рен в воде системы, который находится в местах, где не может быть установлен автоматический поплавковый воздухоотводчик.

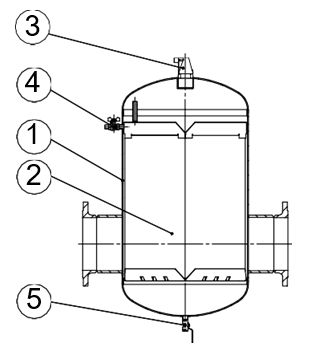

Спецификация

В корпусе сепаратора находится сетка с кольцами Палля, которая обеспечивает полное удаление свободного и растворенного воздуха, а также микропузырьков раз- мером 15–20 мкм.

Шлам опускается на дно камеры и удаляется с помощью сливного крана.

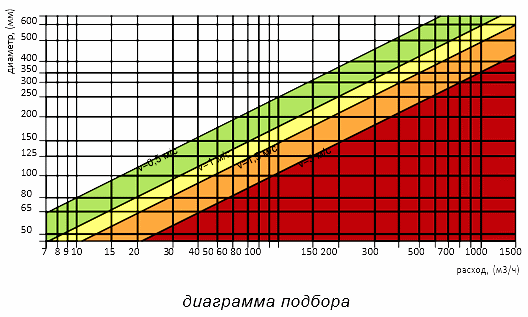

Метод подбора сепаратора для систем отопления и охлаждения

Метод подбора используется как для систем отопления, так и для систем охлаждения. Эффективность работы сепаратора зависит от скорости движения потока жидко- сти в системе. Сепаратор рекомендуется устанавливать в той точке системы, где будет достигнута наивысшая температура и наименьшее давление. Оптимальная ско- рость жидкости для сепаратора должна составлять: 1–1,5 м/c. Если сепаратор воздуха Гранэйр тип с все же должен быть установлен в системе со скоростью потока жидкости больше 1,5 м/с, то необходимо использовать переходные адаптеры на входе и выходе сепаратора, которые обеспечиват уменьшение скорости потока до 1–1,5 м/с

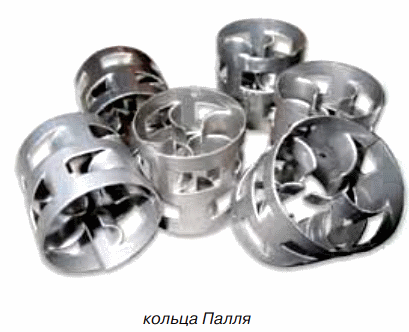

Кольца Палля

В сепараторах воздуха Гранэйр тип с используются про- цессы, протекающие в кольцах Палля, что позволяет до- биться оптимального эффекта слияния микро пузырьков. При прохождении жидкости через корпус сепаратора воз- духа ее скорость существенно уменьшается в результате увеличения проходного сечения, что позволяет большим пузырькам воздуха всплыть в воздушную камеру сепа- ратора, где отводятся поплавковым механизмом. в то же время поток жидкости сталкивается с множеством колец Палля, наполняющих корпус сепаратора, в результате че- го образуется множество равнораспределенных потоков внутри и вокруг колец Палля. Благодаря этому весь газ, переносимый жидкостью в виде микропузырьков, всту- пает в контакт с поверхностью колец Палля, что делает возможным их слияние.

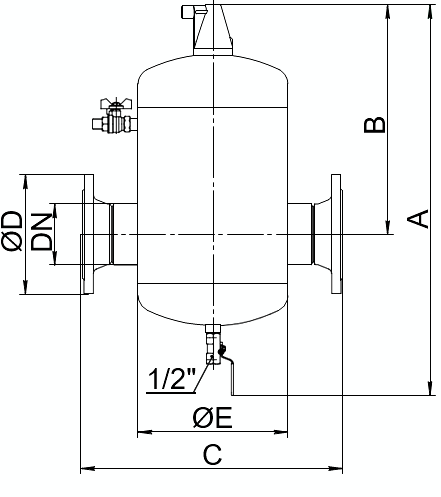

Размеры PN 1,0 МПа, (мм)

Размеры PN 1,6 МПа, (мм)

Размеры PN 2,5 МПа, (мм)
