Назначение

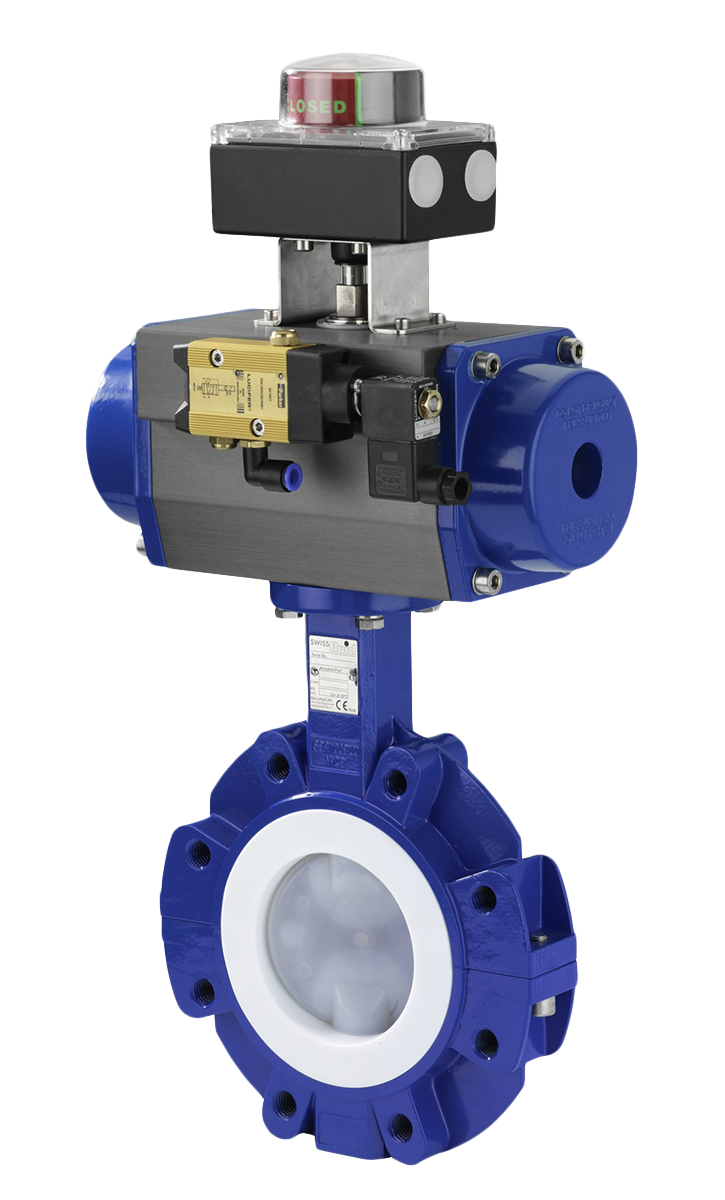

Затвор дисковый футерованный эластомерами SWISSFLUID SBP, Ду25-1000, Ру16. Дисковые поворотные затворы серии SBP, футерованные пластомерами DN 25-1000 мм Применение Футерованные дисковые поворотные затворы применяются в качестве запорной и регулирующей арматуры на трубопроводах, транспортирующих химически активные, агрессивные и абразивные жидкости, газы и порошкообразные вещества в химической, фармацевтической, металлургической, нефтегазовой, пищевой и других отраслях промышленности. Описание - Герметичность по классу А (ГОСТ 9544-2005) обеспечивает специальная ...Подробнее

В зависимости от размера заказа предоставляются скидки

Дисковые поворотные затворы серии SBP, футерованные пластомерами DN 25-1000 мм

Применение
Футерованные дисковые поворотные затворы применяются в качестве запорной и регулирующей арматуры на трубопроводах, транспортирующих химически активные, агрессивные и абразивные жидкости, газы и порошкообразные вещества в химической, фармацевтической, металлургической, нефтегазовой, пищевой и других отраслях промышленности.
Описание
- Герметичность по классу А (ГОСТ 9544-2005) обеспечивает специальная конструкция седлового уплотнения и динамического уплотнения штока.
- Широкая область применений за счет многообразия материалов футеровки, корпуса, диска.
- Диск затвора изготавливается из сплавов, устойчивых к агрессивным химическим средам (Duplex, Hastalloy).
- Покрытие диска из PFA обеспечивает больший срок службы по сравнению с PTFE.
- Специальное исполнение для взрывоопасных сред по стандарту ATEX (опция).
- Обеспечение большей надежности конструкции за счет объединения диска и штока в одну деталь.
- Геометрия диска оптимизирована для плавного регулирования потока.
- Материалы седла и диска подобраны с учетом снижения коэффициента трения и снижения момента открытия/ закрытия затвора.
- Разборная конструкция обеспечивает простоту замены диска и седла затвора.
- Не требуют регулярного обслуживания.

Испытания
- Испытания на герметичность по EN 12266-1, герметичность класса A.
- Испытания целостности футеровки электроискровым способом под напряжением 35 кВ.
Пример заказов оборудования
SBPW-050/16-W-G10-A80-E68-K16-U85-DD — затвор дисковый, футерованный пластомерами, DN 50 мм, межфланцевый, корпус стальной (WCB), уплотнения – тефлон, силикон, шток – Duplex, оболочка – PFA, форма штока – двойное D.
Динамическое уплотнение по штоку (стандарт) Отбортовка футеровки для предотвращения контакта рабочей среды со штоком (1) подпружинена эластомерной вставкой (6). На вставку через нажимное кольцо (5) передается усилие напряженных при сборке дисковых пружин (3). Опорное кольцо (7) служит для передачи давления в направлении шпинделя (1). Под давлением происходит упругая деформация отбортовки футеровки и она плотно прижимается к поверхности штока независимо от условий эксплуатации.

Технические характеристики

Строительная длина	DIN EN 558-1, ASME B16.10
Фланцы согласно DIN	PN 1,0/1,6 МПа соотв. ASME B16.10
Фланец под привод	соотв. ISO 524
Класс герметичности	А, ГОСТ 9544-2005

* В зависимости от применяемых в конструкции пластомеров.

Возможные исполнения

Корпус	- углеродистая сталь WCB - нержавеющая сталь AISI 316
Футеровка корпуса	- PTFE (стандарт) - PTFE- AS - UHMWPE - PP - PTFE-T
Диск	- нержавеющая сталь Duplex (стандарт) - титан - сплав Hastalloy
Футеровка диска**	- PFA (стандарт) - PFA-AS - PVDF - ETFE
Упругие элементы	- силикон (стандарт) - FPM (Viton) - EPDM

** Имеется также исполнение диска без покрытия.

Уплотнения по стандарту TA-Luft (по заказу)

1. Основное уплотнение по штоку - эластомерная вставка и два кольцевых уплотнения, поджатые пакетом тарельчатых пружин.
2. Вторичное уплотнение по штоку - кольцевое уплотнение.
3. Третье уплотнение находится между половинами корпуса, эластомер.

Коэффициент пропускной способности в зависимости от угла поворота диска, м³/час

DN, мм	25/32	40	50	65	80	100	125	150	200	250	300
20°	2,59	5,18	6,9	6,9	14,66	19,23	37,94	60,35	94,83	175	264,7
30°	4,31	11,21	16,38	16,38	32,76	48,28	81,9	130,2	230,2	350	522,4
40°	7,76	24,14	35,35	35,35	71,58	94,83	164,7	235,4	483	710,4	994,8
50°	13,8	43,11	60,35	60,35	125	162,1	255,2	394,8	794,8	1160	1719
60°	22,42	63,8	92,25	92,25	189,7	255,2	455,2	644,8	1180	1610	2664
70°	31,9	92,25	131,9	131,9	269,8	385,4	644,8	955,2	1815	2420	3964
80°	39,66	119,8	169,8	169,8	335,4	485,4	814,7	1219	2410	3650	5960
90°	50	136,2	193,1	193,1	392,3	585,4	1014	1495	3050	4510	7210

Диаграмма температура/давление для различных материалов футеровки (DN 25-300 мм)

Спецификация на стандартное исполнение футерованного дискового затвора серии SBP

№	Колво	Наименование	Материал
1	1	Разборный корпус	угл. сталь WCB
2	1	Футеровка	PTFE (тефлон)
3*	1	Диск (материал / покрытие)	нерж. сталь 1.4462
3*	1	Диск без покрытия	нерж. сталь 1.4306
4,5	2	Упругий элемент (эластомер- ная вставка)	VMQ (силикон)
6	2	Нажимное кольцо	конструкц. сталь 1.0737
7	2	Опорное кольцо	конструкц. сталь 1.0737
8	2	Эластомерная вставка	VMQ ( силикон)
9	8	Тарельчатая пружина	пруж. сталь 1.8159
10	3	Втулка	нерж. сталь/PTFE
11	1	Шайба	FPM
12	2	Стяжной болт с внутренним шестигранником	нерж. сталь 1.4310
13	1	Шильдик	нерж. сталь 1.4301
14	2	Крепежный винт	нерж. сталь 1.4310

* Диск может не иметь покрытия, если стойкость его материала достаточна для конкретной рабочей среды.

Габаритные размеры и технические данные дисковых поворотных затворов серии SBP

DN, мм, "	Размеры, мм
A	A1	B	C	D	E	F	G	H	J	K	ISO* *	T	T1	U	V
25*	1"	-	115	33	46	87	23	14	11	35	10	64	F05	230	126	46	78
32*	1 1/4"	-	115	33	46	87	23	14	11	35	10	64	F05	230	126	46	78
40*	1 1/2"	-	145	33	64	109	23	14	11	50	38	79	F07	230	126	46	78
50	2"	118	160	43	69	124	23	14	11	60	42	99	F07	230	126	46	78
65*	2 1/2"	120	180	46	79	144	23	14	11	60	39	104	F07	230	126	46	78
80	3"	134	202	46	93	159	23	14	11	80	66	119	F07	230	126	46	78
100	4"	162	232	52	107	184	23	18	14	100	86	144	F07	270	126	51	78
125*	5"	185	269	56	119	199	23	18	14	125	112	169	F07	270	126	51	78
150	6"	248	289	56	130	209	28	24	17	150	141	199	F07	325	185	51	96
200	8"	273	349	60	158	239	28	24	17	200	191	249	F10	-	185	-	96
250	10"	328	400	68	195	264	40	30	22	250	241	309	F10	-	251	-	142
300	12"	378	470	78	229	264	40	30	22	300	290	359	F10	-	251	-	142
350	-	416	530	92	254	309	40	40	27	340	328	409	F12	318	-	280	178
400	-	462	596	102	289	339	40	40	27	400	387	459	F12	318	-	280	178
450	-	512	630	114	308	359	50	50	14	450	436	515	F14	320	-	400	238
500	-	566	698	127	339	390	50	50	14	500	484	569	F14	320	-	400	238
600	-	668	812	154	399	449	50	50	14	600	578	669	F14	320	-	400	238
700	-	805	1020	165	476	558	50	50	14	680	660	779	F14	420	-	600	370
800	-	1110	1110	165	540	608	90	70	20	780	761	839	F16	420	-	600	370
900	-	1220	1220	203	586	685	90	90	25	880	856	980	F25	470	-	600	370

Строительная длина В по DIN EN 558-1 раздел 20.
* Выпускаются только со сквозными отверстиями
**Присоединительные размеры для приводов по ISO 5211.

Крутящий момент закрытия затвора SBP для диска с покрытием из PFA при указанных в таблице материалах седлового уплотения, Н•м

DN, мм	25/32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
PTFE	20	25	30	30	40	50	60	110	180	250	350	450	600	740	900	1200
PTFE -T	22	28	33	33	44	55	66	122	198	275	385	495	660	815	990	1320
PTFE -AS	20	25	30	30	40	50	60	110	180	250	350	450	600	740	900	1200
PP	32	40	45	45	60	75	90	165	270	375	525	-	-	-	-	-
UHMWPE	28	35	40	40	52	65	78	140	230	325	455	-	-	-	-	-
макс. допустимый крутящий момент	145	145	145	145	145	320	320	700	700	1200	1200	1800	1800	2000	2000	2000

Масса дисковых поворотных затворов серии SBP, кг
DN 25-300 мм

Диаметр DN,мм	25/32	40	50	65	80	100	125	150	200	250	300
С резьбовыми отв.	2,3	3,2	4,7	6	6,5	8,5	10,6	13,6	17,9	27,2	35,9
С проушинами	-	-	-	-	4,3	6,3	-	10,9	16,2	24,1	31,2
Рукоятка	0,9	0,9	0,9	0,9	1,2	1,2	1,2	-	-	-	-
Редуктор	2,3	2,3	2,3	2,3	2,3	2,3	2,2	2,5	2,5	4,5	4,5

DN 300-600 мм

Диаметр DN,мм	350	400	450	500	600
С резьбовыми отв.	85	98	124	132	224
С проушинами	51	63	76	88	132
Редуктор	8,5	8,5	17,5	17,5	18
