Затвор дисковый поворотный 3-х эксцентриковый СТЕЙНВАЛ ТМ, Ду200-1400, Ру16/40, стальной

Назначение

Затвор дисковый поворотный 3-х эксцентриковый СТЕЙНВАЛ ТМ, Ду200-1400, Ру16/40, стальной. Применение Затворы поворотные дисковые 3-х эксцентриковые «Стейнвал» подходят для применения в условиях высоких температур и давлений, а также коррозионных сред. В то же время они обладают всеми преимуществами обычных дисковых затворов, такими как: малые габариты и масса, простота монтажа, автоматизации и др. Они применяются в теплоснабжении, энергетике, нефтегазовой, нефтехимической, химической, металлургической, целлюлозно-бумажной и других отраслях промышленности. Преимущества Уплотн...Подробнее

В зависимости от размера заказа предоставляются скидки

Применение

Затворы поворотные дисковые 3-х эксцентриковые

«Стейнвал» подходят для применения в условиях высоких температур и давлений, а также коррозионных сред. В то же время они обладают всеми преимуществами обычных дисковых затворов, такими как: малые габариты и масса, простота монтажа, автоматизации и др. Они применяются в теплоснабжении, энергетике, нефтегазовой, нефтехимической, химической, металлургической, целлюлозно-бумажной и других отраслях промышленности.

Преимущества

Уплотнение металл по металлу
Отсутствие протечек
Герметичное перекрытие в обоих направлениях

Типы корпуса: фланцевый, под приварку, межфлан- цевый.

Диск имеет уплотнительное кольцо, прокладку и фиксатор. Может быть изготовлен из тех же материалов, что и корпус.

Шток—цельнаяконструкция, присоединеннаяк диску с помощью штифтов. Опирается на подшипниковый узел, поглощающий нагрузку со стороны диска.

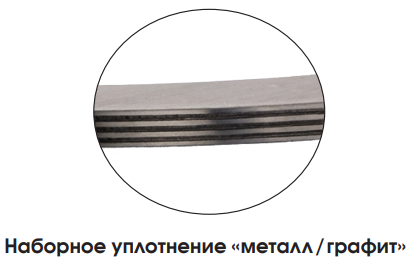

Уплотнение — универсальное исполнение нержавеющая сталь/графойл. Удерживается фиксатором, закрепленным на диске.

Подшипники увеличены для минимизации контактного давления. Выполнены из упрочненной нержавеющей стали для уменьшения износа.

Сальниковая набивка предварительно сжата перед закладкой. Выполнена из графитовых колец. Поджатие сальника регулируется.

Запорный механизм

Для обеспечения герметичности перекрытия затвора в обоих направлениях применена уникальная геометрия, обусловленная инновационной конструкцией запорного механизма, отличающегося от оного в других затворах.

Инновационность заключается в применении тройного эксцентриситета: два эксцентрика связаны со смещением положения штока по двум осям относительно симметричного положения штока и еще один эксцентрик связан с особым седлом конического профиля.

Формой седла является усеченный наклонный конус, который обеспечивает полную поверхность контакта с диском даже в зоне, близкой к штоку, где у большинства обычных затворов начинаются протечки, причем трение диска об седло в этой зоне минимально. Уплотнительное кольцо надежно закреплено, но не имеет жесткого закрепления на диске для обеспечения радиального перемещения. Описанное выше дает первую значимую характеристику — гибкость. Момент закрытия, приложенный к штоку, передается на уплотнительное кольцо, которое благодаря своей конструкции поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Получается эффект, аналогичный эффекту при использовании пружины или мягкого седла. Это обеспечивает нулевые протечки в обоих направлениях и дает возможность корпусу и диску расширяться без риска заклинивания. Затвор получает возможность самоподстройки диска к корпусу, которая необходима из-за деформаций корпуса, получаемых от трубопровода и от нагружения давлением.

Под уплотнительным кольцом штока находится спирально-навитая прокладка, предотвращающая любые протечки по штоку затвора.

Затвор имеет герметичность класса А в обоих направлениях потока!

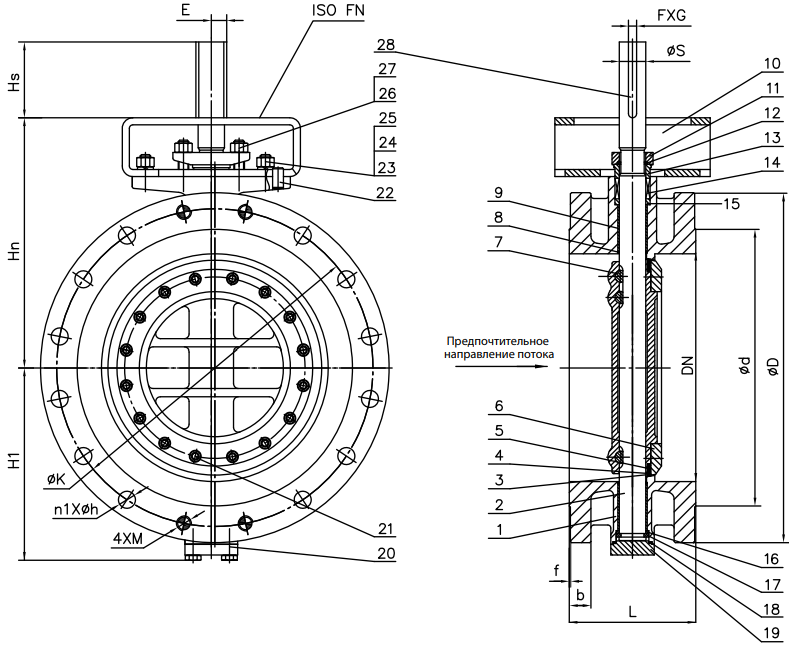

Дисковый поворотный затвор «Стейнвал» ТМ АДЛ ( Россия)

DN 200-1200 мм, PN 2,5 МПа, фланцевый, 3-х эксцентриковый

Рабочие характеристики

PN	2,5 МПа
Максимальный перепад давления на затворе, ΔP	2,5 МПа
Испытания на герметичность по корпусу	3,75 МПа
Испытания на герметичность уплотнения	2,75 МПа
Испытание воздухом	0,6 МПа
Температура	–40 ...+315 °С

Технические характеристики

Тест и контроль в соответствии с ГОСТ Р 53402-2009.
Фланцы в соответствии с ГОСТ 12815-12821.

Спецификация

1	Корпус	Углеродистая сталь 20Л (GS-C25+13Cr)/нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
2	Шток	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
3	Диск	Углеродистая сталь 20Л (GS-C25) / нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
4	Прокладка	Гибкий графит
5	Уплотнение диска	Нержавеющая сталь 03Х17Н14М3 + гибкий графит (316 + Flexible Graphite)*
6	Зажимное кольцо	Нержавеющая сталь 03Х17Н14М3 (316)
7	Штифт	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
8	Защитное кольцо	Гибкий графит
9	Опорная муфта	Нержавеющая сталь 08Х18Н10 (304+SH)
10	Скоба	Углеродистая сталь Ст 20 (1020)
11	Фланец сальника	Углеродистая сталь 20Л (GS-C25)

* возможны другие типы уплотнения.

12	Кольцо защиты от вылета	Нержавеющая сталь 08Х18Н10 (304)
13	Сальник	Нержавеющая сталь 08Х18Н10 (304)
14	Уплотнение штока	Гибкий графит (Flexible Graphite)
15	Прокладка уплотнения штока	Нержавеющая сталь 08Х18Н10 (304)
16	Уплотнительный фланец	Нержавеющая сталь 08Х18Н10 (304)
17	Дополнительное кольцо	Нержавеющая сталь 08Х18Н10 (304)
18	Спирально- навитая прокладка	Нержавеющая сталь 08Х18Н10 + гибкий графит (304+Flexible Graphite)
19	Нижняя крышка	Углеродистая сталь 20Л (А105)
20	Болт	Нержавеющая сталь 35ХМ (А193 В7)
21	Болт	Нержавеющая сталь 38ХМ (А193 В7)
22	Штифт	Нержавеющая сталь 20Х13 (2Cr13)
23	Болт	Нержавеющая сталь 35ХМ (А193 В7)
24	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
25	Шайба	Углеродистая сталь 65Г (65Mn)
26	Болт	Нержавеющая сталь 35ХМ (А193 В7)
27	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
28	Шпонка	Углеродистая сталь Ст 45 (1045)

Габаритные размеры*, PN 2,5 МПа

Код для заказа# (с редуктором)	DN	L	Ø D	Ø K	Ø d	b	f	n1 x Ø h	M	H1	Hn	Hs	Ø S	F x G	E	Масса, (кг)
A132.47MG3.1454	200	152	360	310	278	30	3	8 x 26	24	191	270	65	26	1 x 8	17	48
A132.47MG3.1554	250	165	425	370	335	32	3	8 x 30	27	226	325	80	30	2 x 8	19	73
A132.47MG3.1654	300	178	485	430	395	34	4	12 x 30	27	264	365	85	36	2 x 10	23	98
A132.47MG3.1754	350	190	555	490	450	38	4	12 x 33	30	289	390	85	40	2 x 12	26	135
A132.47MG3.1854	400	216	620	550	505	40	4	12 x 36	33	325	445	90	45	2 x 14	29,5	185
A132.47MG3.2054	500	229	730	660	615	48	4	16 x 36	33	400	510	120	55	2 x 18	36,5	290
A132.47MG3.2154	600	267	845	770	720	58	5	16 x 39	36	460	590	130	65	2 x 20	42,5	454
A132.47MG3.2254	700	292	960	875	820	60	5	20 x 42	39	520	720	150	75	2 x 20	47,5	660
A132.47MG3.2354	800	318	1085	990	930	66	5	20 x 48	45	590	790	150	85	2 x 22	53,5	880
A132.47MG3.2454	900	330	1185	1090	1030	70	5	24 x 48	45	655	870	220	100	2 x 28	64	1235
A132.47MG3.2554	1000	410	1320	1210	1140	74	5	24 x 56	52	715	930	220	110	2 x 28	69	1600
A132.47MG3.2754	1200	470	1530	1420	1350	86	5	28 x 56	52	880	1080	270	130	2 x 32	81	по запросу

*-Параметры указаны для корпуса из углеродистой стали. значения для корпуса из нержавеющей стали предоставляются по запросу.

Значения крутящих моментов и пропускной способности Kv затворов предоставляются по запросу.

По вопросам подбора редукторов и приводов обращайтесь к инженерам компании Академия Тепла

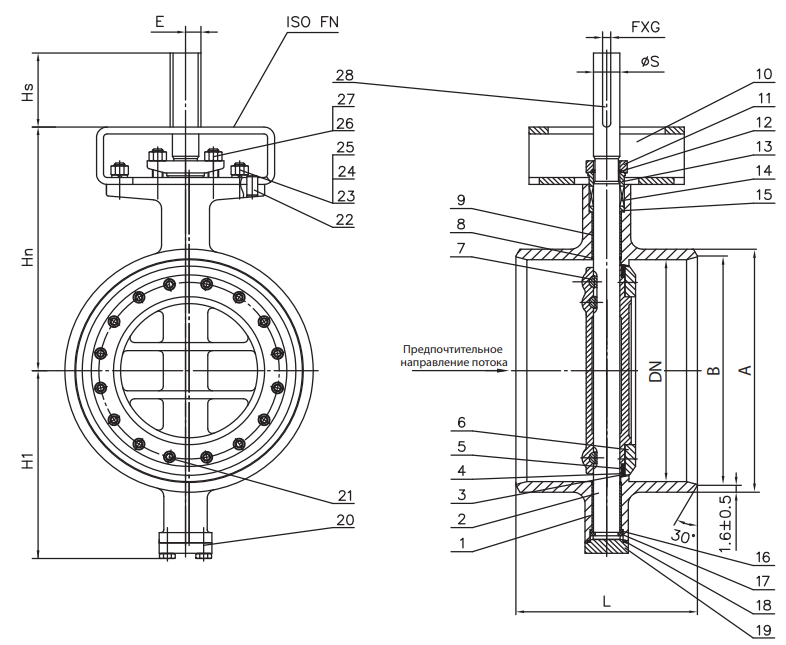

Дисковый поворотный затвор «Стейнвал» ТМ АДЛ ( Россия)

DN 200-1200 мм, PN 2,5 МПа, под приварку, 3-х эксцентриковый

Рабочие характеристики

PN	2,5 МПа
Максимальный перепад давления на затворе, ΔP	2,5 МПа
Испытания на герметичность по корпусу	3,75 МПа
Испытания на герметичность уплотнения	2,75 МПа
Испытание воздухом	0,6 МПа
Температура	–40...+315 °С

Технические характеристики

Тест и контроль в соответствии с ГОСТ Р 53402-2009.
Фланцы в соответствии с ГОСТ 12815-12821.

Спецификация

1	Корпус	Углеродистая cталь 17ГС (Q345R+13Cr)/нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
2	Шток	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
3	Диск	Углеродистая сталь 20Л (GS-C25) / нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
4	Прокладка	Гибкий графит
5	Уплотнение диска	Нержавеющая сталь 03Х17Н14М3 + гибкий графит (316+Flexible Graphite)*
6	Зажимное кольцо	Нержавеющая сталь 03Х17Н14М3 (316)
7	Штифт	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
8	Защитное кольцо	Гибкий графит
9	Опорная муфта	Нержавеющая сталь 08Х18Н10 (304+SH)
10	Скоба	Углеродистая сталь Ст 20 (1020)
11	Фланец сальника	Углеродистая сталь 20Л (GS-C25)
12	Кольцо защиты от вылета	Нержавеющая сталь 08Х18Н10 (304)

* возможны другие типы уплотнения.

13	Сальник	Нержавеющая сталь 08Х18Н10 (304)
14	Уплотнение штока	Гибкий графит (Flexible Graphite)
15	Прокладка уплотнения штока	Нержавеющая сталь 08Х18Н10 (304)
16	Уплотнительный фланец	Нержавеющая сталь 08Х18Н10 (304)
17	Дополнительное кольцо	Нержавеющая сталь 08Х18Н10 (304)
18	Спирально-навитая прокладка	Нержавеющая сталь 08Х18Н10 + гибкий графит (304+Flexible Graphite)
19	Нижняя крышка	Углеродистая сталь 20Л (А105)
20	Болт	Нержавеющая сталь 35ХМ (А193 В7)
21	Болт	Нержавеющая сталь 38ХМ (А193 В7)
22	Штифт	Нержавеющая сталь 20Х13 (2Cr13)
23	Болт	Нержавеющая сталь 35ХМ (А193 В7)
24	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
25	Шайба	Углеродистая сталь 65Г (65Mn)
26	Болт	Нержавеющая сталь 35ХМ (А193 В7)
27	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
28	Шпонка	Углеродистая сталь Ст 45 (1045)

Габаритные размеры*, PN 2,5 МПа

Код для заказа# (с редуктором)	DN	A	B	L	H1	Hn	Hs	Ø S	F x G	E	Масса, (кг)
A132.47MG3.1464	200	219,1	210,1	230	191	270	65	26	1 x 8	17	35
A132.47MG3.1564	250	273	263	250	226	325	80	30	2 x 8	19	55
A132.47MG3.1664	300	323,9	312,7	270	264	365	85	36	2 x 10	23	65
A132.47MG3.1764	350	377	365	290	289	390	85	40	2 x 12	26	80
A132.47MG3.1864	400	426	414	310	325	445	90	45	2 x 14	29,5	120
A132.47MG3.2064	500	530	514	350	400	510	120	55	2 x 18	36,5	195
A132.47MG3.2164	600	630	616	390	460	590	130	65	2 x 20	42,5	305
A132.47MG3.2264	700	720	704	430	520	720	150	75	2 x 20	47,5	470
A132.47MG3.2364	800	820	804	470	590	790	150	85	2 x 22	53,5	700
A132.47MG3.2464	900	920	902	510	655	870	220	100	2 x 28	64	950
A132.47MG3.2564	1000	1020	1000	550	715	930	220	110	2 x 28	69	1160
A132.47MG3.2764	1200	1220	1195	630	880	1080	270	130	2 x 32	81	по запросу

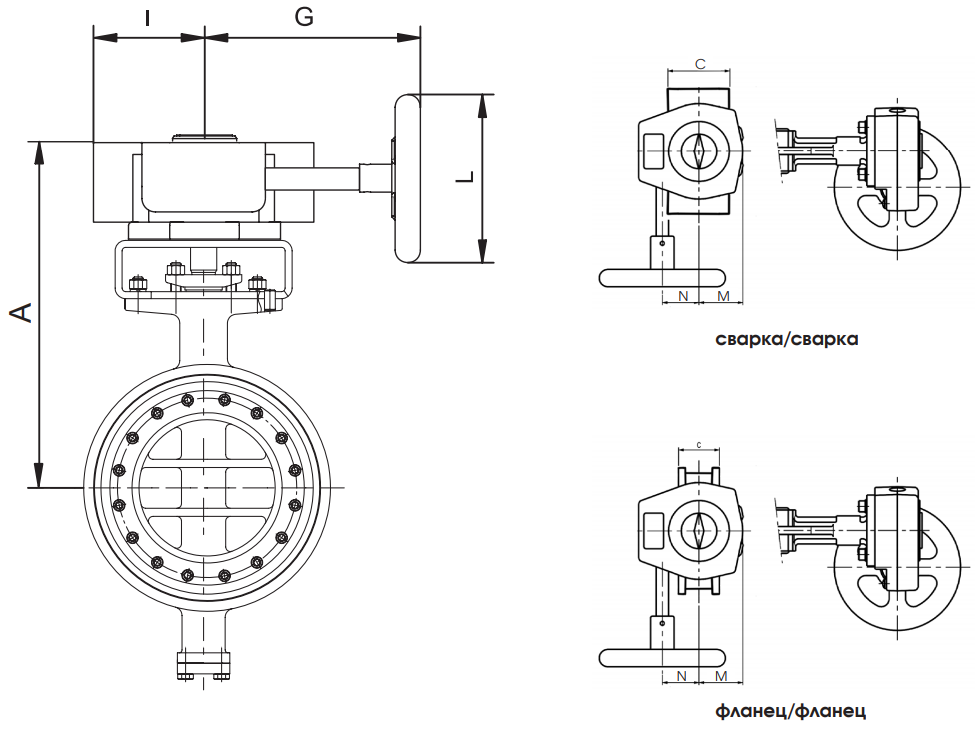

Значения крутящих моментов и пропускной способности Kv затворов предоставляются по запросу.

По вопросам подбора редукторов и приводов обращайтесь к инженерам компании Академия Тепла

Дисковый поворотный затвор «Стейнвал» ТМ АДЛ ( Россия)

DN 200-1200 мм, PN 1,6 МПа, 3-х эксцентриковый, межфланцевый

Рабочие характеристики

PN	1,6 МПа
Максимальный перепад давления на затворе, ΔP	1,6 МПа
Испытания на герметичность по корпусу	2,4 МПа
Испытания на герметичность уплотнения	1,76 МПа
Испытание воздухом	0,6 МПа
Температура	–40 ...+315 °С

Технические характеристики

Условный диаметр, (мм)	15-100
Условное давление, бар	40
Рабочая температура	–40...+180 °C*
Присоединение	резьбовое
Управление	рукоятка

Спецификация

1	Корпус	Углеродистая сталь 20Л (GS-C25+13Cr)/нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
2	Шток	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
3	Диск	Углеродистая сталь 20Л (GS-C25) / нержавеющая сталь 07Х18Н10Г2С2М2Л (CF8M)
4	Прокладка	Гибкий графит
5	Уплотнение диска	Нержавеющая сталь 03Х17Н14М3 + гибкий графит (316+Flexible Graphite)*
6	Зажимное кольцо	Нержавеющая сталь 03Х17Н14М3 (316)
7	Штифт	Нержавеющая сталь 07Х16Н4Д4Б-Ш (17-4РН)
8	Опорная муфта	Нержавеющая сталь 08Х18Н10 (304+SH)
9	Скоба	Углеродистая сталь Ст 20 (1020)
10	Фланец сальника	Углеродистая сталь 20Л (GS-C25)
11	Кольцо защиты от вылета	Нержавеющая сталь 08Х18Н10 (304)
12	Сальник	Нержавеющая сталь 08Х18Н10 (304)

* возможны другие типы уплотнения.

13	Уплотнение штока	Гибкий графит (Flexible Graphite)
14	Прокладка уплотнения штока	Нержавеющая сталь 08Х18Н10 (304)
15	Уплотнительный фланец	Нержавеющая сталь 08Х18Н10 (304)
16	Дополнительное кольцо	Нержавеющая сталь 08Х18Н10 (304)
17	Спирально-навитая прокладка	Нержавеющая сталь 08Х18Н10 + гибкий графит (304+Flexible Graphite)
18	Нижняя крышка	Углеродистая сталь 20Л (А105)
19	Болт	Нержавеющая сталь 35ХМ (А193 В7)
20	Болт	Нержавеющая сталь 38ХМ (А193 В7)
21	Штифт	Нержавеющая сталь 20Х13 (2Cr13)
22	Болт	Нержавеющая сталь 35ХМ (А193 В7)
23	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
24	Шайба	Углеродистая сталь 65Г (65Mn)
25	Болт	Нержавеющая сталь 35ХМ (А193 В7)
26	Шестигр. гайка	Нержавеющая сталь 35ХМ (А194 2Н)
27	Шпонка	Углеродистая сталь Ст 45 (1045)

Габаритные размеры*, PN 1,6 МПа

Код для заказа# (с редуктором)	DN	L	Ø K	Ø d	Ø d1	n x M	H1	Hn	H2	B	Hs	Ø S	F x G	E	Масса, (кг)
A132.47MG2.1444	200	71	295	203	268	-	191	270	80	100	65	26	1 x 8	17	21
A132.47MG2.1544	250	76	355	254	324	-	226	325	100	120	65	30	2 x 8	19	33
A132.47MG2.1644	300	83	410	305	375	-	264	365	100	120	80	36	2 x 10	23	49
A132.47MG2.1744	350	92	470	337	435	16 x 24	289	390	100	160	85	40	2 x 12	26	73
A132.47MG2.1844	400	102	525	387	485	16 x 27	325	445	120	160	85	45	2 x 14	29,5	105
A132.47MG2.2044	500	127	650	489	584	20 x 30	400	510	120	300	90	55	2 x 18	36,5	173
A132.47MG2.2144	600	154	770	591	692	20 x 33	460	570	120	300	110	65	2 x 20	42,5	265
A132.47MG2.2244	700	165	840	692	800	24 x 33	520	680	140	350	110	75	2 x 20	47,5	400
A132.47MG2.2344	800	190	950	788	905	24 x 36	590	790	180	415	150	85	2 x 22	53,5	545
A132.47MG2.2444	900	203	1050	889	1005	26 x 36	655	850	180	415	165	90	2 x 25	57,5	700
A132.47MG2.2544	1000	216	1170	991	1115	28 x 39	715	910	200	560	165	100	2 x 28	64	850
A132.47MG2.2744	1200	254	1390	1188	1330	32 x 45	845	1060	200	560	180	120	2 x 32	76	1600

Значения крутящих моментов и пропускной способности Kv затворов предоставляются по запросу.

По вопросам подбора редукторов и приводов обращайтесь к инженерам компании Академия Тепла

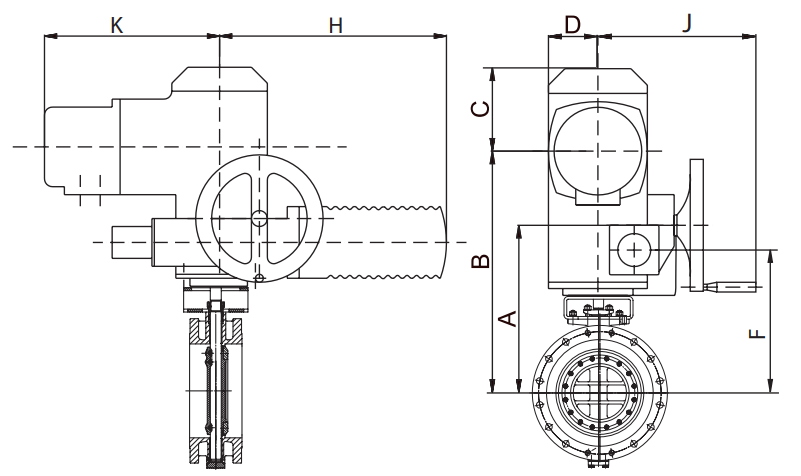

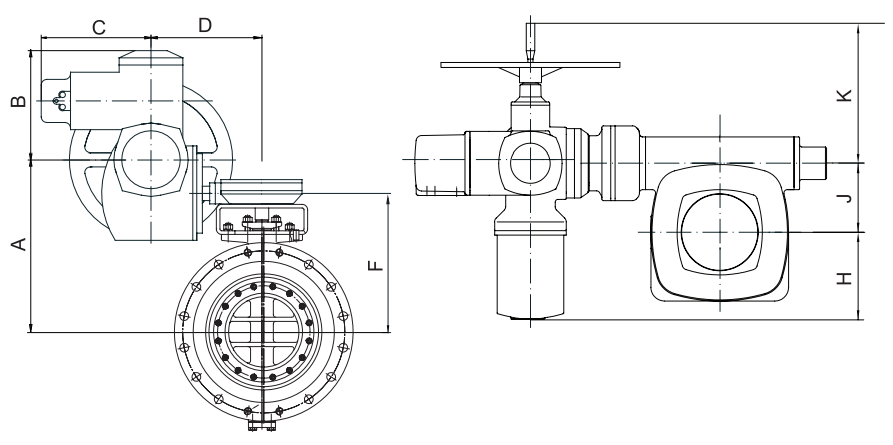

Дисковый поворотный затвор «Стейнвал» ТМ АДЛ ( Россия)

DN 200-1200 мм, PN 2,5 МПа, 3-х эксцентриковый, с электроприводом AUMA ( Германия)

Основные параметры затворов «Стейнвал» с электроприводами серий SG, SA/GS

DN, (мм)	Привод	Размеры, (мм)	Масса, (кг)	Код для заказа#
A	B	C	D	F	H	J	K	Ф/Ф	С/С	Ф/Ф	С/С
200	SQ12.2	375	465	121	75	343	301	233	220	77	64	A132.47MG3.14535	A132.47MG3.14635
250	SA10.2/GS80.3 (SQ14.2)	423	198	210	210	372	203	80	254	115	97	A132.47MG3.15535	A132.47MG3.15635
300	SA07.6/GS100.3/VZ4.3 (SQ14.2)	485	198	210	337	445	164	100	250	158	125	A132.47MG3.16535	A132.47MG3.16635
350	SA07.6/GS100.3/VZ4.3	510	198	210	337	470	164	100	250	195	140	A132.47MG3.17535	A132.47MG3.17635
400	SA07.6/GS125.3/VZ4.3	565	198	210	342	520	139	125	250	252	187	A132.47MG3.18535	A132.47MG3.18635
500	SA10.2/GS125.3/VZ4.3	640	198	210	344	585	158	125	254	362	267	A132.47MG3.20535	A132.47MG3.20635
600	SA10.2/GS160.3/GZ160.3 (8:1)	715	198	210	420	665	123	160	254	571	422	A132.47MG3.21535	A132.47MG3.21635
700	SA10.2/GS200.3/GZ200.3 (16:1)	860	198	210	550	815	83	200	254	856	667	A132.47MG3.22535	A132.47MG3.22635
800	SA10.2/GS200.3/GZ200.3 (16:1)	930	198	210	550	885	83	200	254	1076	896	A132.47MG3.23535	A132.47MG3.23635
900	SA14.2/GS250.3/GZ250.3 (16:1)	1072	219	226	570	1005	139	250	336	1595	1310	A132.47MG3.24535	A132.47MG3.24635
1000	SA14.2/GS250.3/GZ250.3 (16:1)	1132	219	226	570	1065	139	250	336	1960	1520	A132.47MG3.25535	A132.47MG3.25635
1200	SA14.2/GS315/GZ30.1 (848:1) 140% режим	1299	219	226	756	1232	74	315	336	по запросу	по запросу	A132.47MG3.27535	A132.47MG3.27635

Дисковый поворотный затвор «Стейнвал» ТМ АДЛ ( Россия)

DN 200-1200 мм, PN 2,5 МПа, 3-х эксцентриковый, с редуктором

Основные параметры дискового поворотного затвора «Стейнвал» с редуктором?

DN, (мм)	Тип редуктора	Размеры, (мм)	Масса, (кг)	Код для заказа#
A	C	G	I	L	M	N	Ф/Ф	С/С	Ф/Ф	С/С
Ф/Ф	С/С
200	Q-1500S	367	152	230	355	78	500	83	84	68	55	A132.47MG3.1454	A132.47MG3.1464
250	Q-1500S	422	165	250	355	78	500	83	84	93	75	A132.47MG3.1554	A132.47MG3.1564
300	Q-4000S	493	178	270	441	141	500	140	137,5	137	104	A132.47MG3.1654	A132.47MG3.1664
350	Q-4000S	518	190	290	441	141	500	140	137,5	174	119	A132.47MG3.1754	A132.47MG3.1764
400	Q-6500S	573	216	310	473	141	500	140	137,5	230	165	A132.47MG3.1854	A132.47MG3.1864
500	Q-12000S	645	229	350	504	188	500	156	180	355	260	A132.47MG3.2054	A132.47MG3.2064
600	Q-12000S	725	267	390	504	188	500	156	180	519	370	A132.47MG3.2154	A132.47MG3.2164
700	Q-24000S	909	292	430	622	255	700	201	252,5	862	672	A132.47MG3.2254	A132.47MG3.2264
800	Q-32000S	979	318	470	622	255	700	201	252,5	1085	905	A132.47MG3.2354	A132.47MG3.2364
900	Q-50000S	1133	330	510	792	306	700	306	291,5	1601	1316	A132.47MG3.2454	A132.47MG3.2464
1000	Q-50000S	1193	410	550	792	306	700	306	291,5	1966	1526	A132.47MG3.2554	A132.47MG3.2564
1200	Q-70000S	1343	470	630	792	306	700	306	291,5	по запросу	по запросу	A132.47MG3.2754	A132.47MG3.2764

Производитель:

Прогрессивные решения

Метки: Затвор дисковый поворотный 3-х эксцентриковый СТЕЙНВАЛ ТМ, Ду200-1400, Ру16/40, стальной

Затвор дисковый поворотный пластиковый SAFI, Ду50-600, Ру1-10

Затвор дисковый поворотный межфланцевый ABRA BUV-VF826 и BUV-VF866, Ду32-600 Ру16

Затвор дисковый поворотный 2-х эксцентриковый СТЕЙНВАЛ ТМ 2, Ду50-800, Ру16/40, стальной

Затвор дисковый поворотный футерованный эластомерами, межфланцевый SWISS FLUID SBP, Ду 25-1000, Ру16
