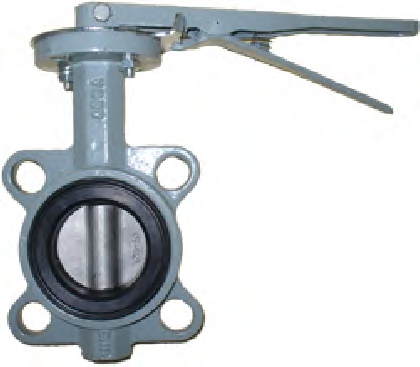

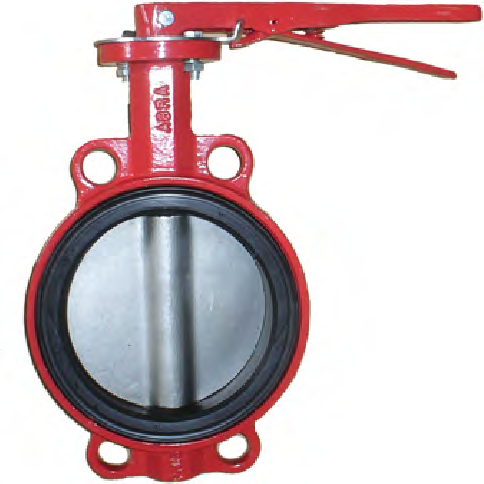

Затвор дисковый поворотный межфланцевый ABRA BUV-VF826 и BUV-VF866, Ду32-600 Ру16

Затворы поворотные дисковые чугунные межфланцевые ABRA Ду32-600, Ру16 BUV-VF826 GG25/GGG40/EPDM и BUV-VF863 GG25 /AISI316/ NBR и BUV-VF866 GG25/AISI316/EPDM

Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short”

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 9544-93).
Особенностью затворов ABRA является высоконадежный и долговечный сквозной шток и жесткая посадка диска (никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.)

Поворотные затворы ABRA, в основном, применяются в системах тепло-, водоснабжения, вентиляции и кондиционирования.

Уплотнение и диск затворов ABRA BUV-VF826, ABRA BUV-VF866, ABRA BUV-VF863 обладают отличной химической устойчивостью к: воде; теплоносителям; гликолевым и спиртовым антифризам; щелочным и нейтральным средам, таким как моющие растворы; воздуху; азоту и т.п.

Уплотнение NBR и нержавеющий диск затвора ABRA BUV-VF863 дополнительно обладают отличной химической устойчивостью к: воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.; минеральным маслам; бензинам неэтилированным; большинству буровых растворов; алифатическим углеводородам (метан, пропан, бутан); хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC; дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо); растительным и животным маслам и жирам; большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре.

Уплотнение и диск затвора ABRA BUV-VF863 обладают средней химической устойчивостью к нижеследующим средам: дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины; биологически разлагающиеся гидравлические жидкости; силиконовые масла и жиры (масла могут вызвать сокращение)

Уплотнение и диск затвора ABRA BUV-VF863 обладают низкой / нулевой химической устойчивостью к нижеследующим средам: ароматические углеводороды (толуол, бензол); хлорированные углеводороды (трихлор-, перхлорэтилен); тормозные жидкости и антифризы на гликолевой основе (рекомендовано уплотнение EPDM); хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD; ацетон; этиловый, бутиловый и т.д., эфиры.

В качестве основных преимуществ использования затворов поворотных ABRA следует упомянуть: - Класс герметичности А (наилучший, перекрытия потока в обоих направлениях)

• Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
• Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной и весом (значительно легче задвижек и шаровых кранов)
• Тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск
• Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
• При монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением соединения
• Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
• Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность
• Оптимальная цена приобретения, низкая стоимость установки и обслуживания (возможность приобретения запасных седел)
• Широкий выбор средств управления (ручка до Ду300, редуктор, электро-пневмопривод)
• Очевидно, что в силу соображений симметрии, затвор поворотный ABRA допускает возможность подачи среды в любом направлении
• Сквозной шток-жесткая посадка диска на фрезерованный шток, никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.

Условное графическое изображение затвора поворотного дискового на чертежах и схемах:

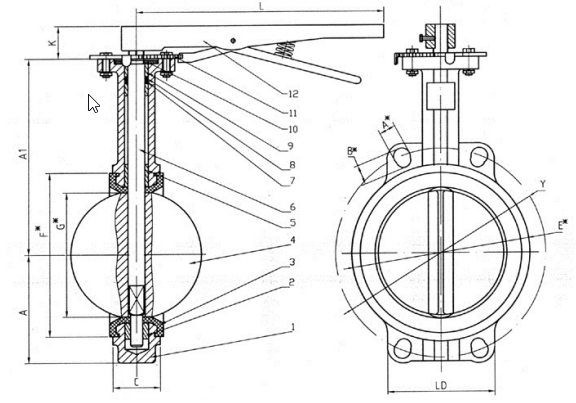

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF826D и ABRA-BUV-VF863D и ABRA-BUV-VF866D с рукояткой Ду32-300 (размеры в таблице ниже, габариты затвора с редуктором - еще ниже):

В положении “Закрыто” Профилированный под квадрат верх штока является существенным преимуществом в случае установки электропневмопривода ABRA BUV-826 DN32-150 PN10/16, DN200-300 PN16 ABRA BUV-863 DN32-150 PN10/16, DN200-300 PN16 ABRA BUV-866 DN32-150 PN10/16, DN200-300 PN16

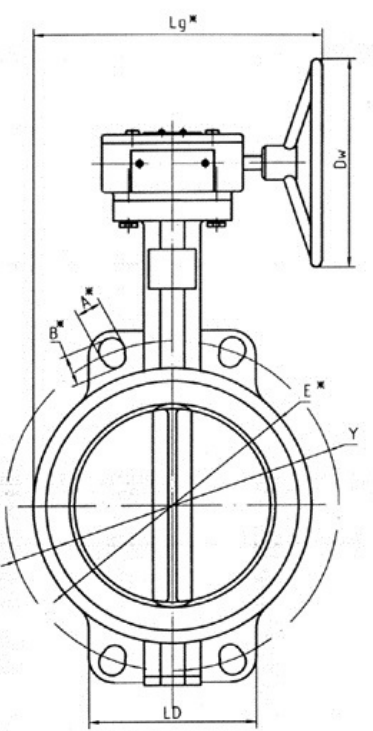

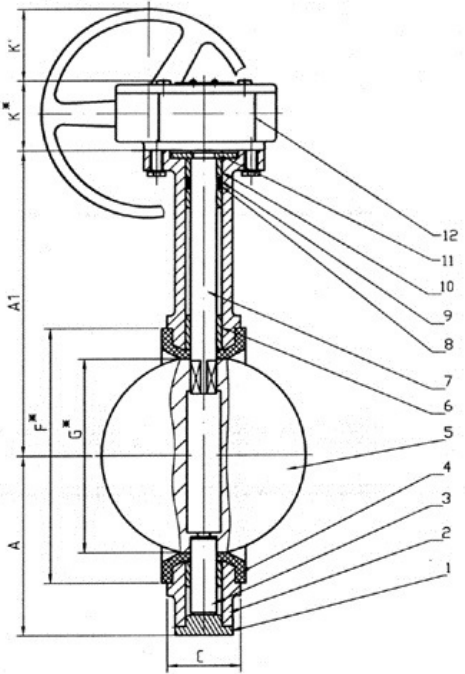

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF826D и ABRA-BUV-VF863D и ABRA-BUV-VF866D с редуктором
Ду32-600
(размеры в таблице ниже):

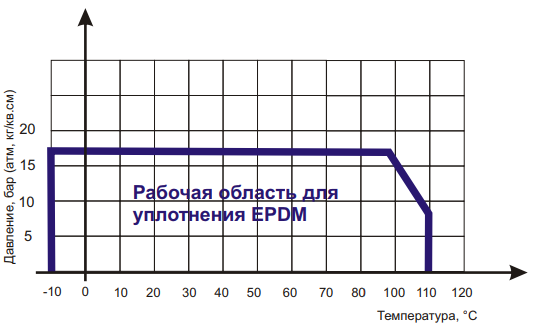

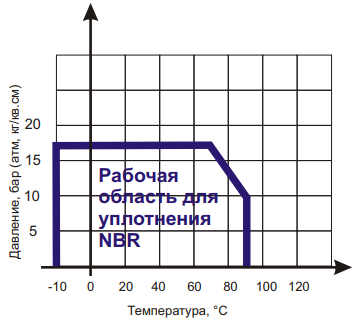

Диаграммы определяют рабочую область дла затвора поворотного дискового ABRA-BUV-VF826Dxxx Ду 032-600, Ру16 и ABRA-BUV-VF863Dxxx Ду 032-600, Ру16 и ABRA-BUV-VF866Dxxx Ду 032-600, Ру16 в координатах Давление (в барах приборного) / Температура (° C).

Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv затвора поворотного дискового чугунного ABRA-BUV-VF826DxxxH(BS*) Ду32-600 Ру16 и ABRA-BUV-VF863DxxxH(BS*) Ду32-600 Ру16 и ABRA-BUV-VF866DxxxH(BS*) Ду32-600 Ру16, межфланцевого.
Размеры в мм.

- Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

* - "BS" - без рукоятки, под установку редуктора или привода, веса с редуктором см. в таблице ниже.

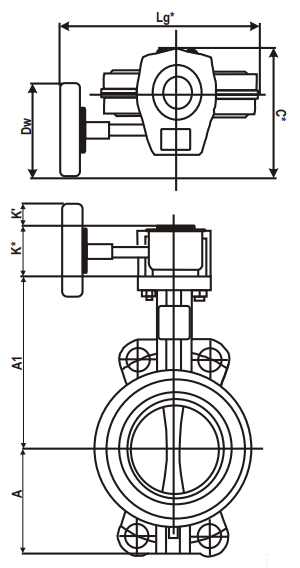

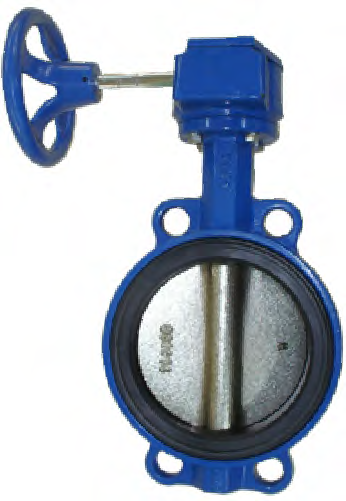

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF826DxxxG и ABRA-BUV-VF863DxxxG и ABRA-BUV-VF866DxxxGс редуктором

Габаритные размеры, вес затвора поворотного дискового чугунного ABRA-BUV-VF826DxxxG и ABRA-BUV-VF863DxxxG и ABRA-BUVVF866DxxxGДу32-600 Ру 16, межфланцевого с редуктором. Размеры в мм. Затвор Ду Lg* Dw A A1 K* K Вес, кг BUV- VF ххх D32/40G 32/40 195 150 54 117 65 45 4,5=2,5+2,0 BUV- VF ххх D050G 50 205 70 133 5,0=3,0+2,0 BUV- VF ххх D065G 65 215 79 143 5,6=3,6+2,0 BUV- VF ххх D080G 80 222 85 154 6,0=4,0+2,0 BUV- VF ххх D100G 100 232 106 166 6,8=4,8+2,0 BUV- VF ххх D125G 125 246 107 181 8,3=6,3+2,0 BUV- VF ххх D150G 150 258 112 201 9,4=7,4+2,0 BUV- VF ххх D200G 200 357 300 175 231 74 43 18,8=15,8+3,0 BUV- VF ххх D250G 250 387 208 275 21,8=18,8+3,0 BUV- VF ххх D300G 300 404 237 298 81 108 30,0=27,0+3,0 BUV- VF ххх D350G 350 432 280 355 59,0=42,5+16,5 BUV- VF ххх D400G 400 498 323 390 124 150 77,0=60,5+16,5 BUV- VF ххх D450G 450 526 359 435 92,0=75,5+16,5 BUV- VF ххх D500G 500 554 377 440 141,0=105,0+36,0 BUV- VF ххх D600G 600 627 436 516 129 210,0=174,0+36,0

Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF826Dxxx и ABRA-BUV-VF863Dxxx и ABRA-BUV-VF866Dxxx Ду32-150 Ру 10/16, Ду200-600 Ру16 межфланцевого:

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Описание присоединительных размеров + подходящих стандартов присоединения затвора поворотного дискового чугунного ABRA-BUV-VF826Dxxx Ду32-200 Ру 10/16, Ду250-600 Ру16 и ABRA-BUV-VF863Dxxx Ду32-200 Ру 10/16, Ду250-600 Ру16 . И ABRA-BUV-VF866Dxxx Ду32-200 Ру 10/16, Ду250-600 Ру16
Размеры в мм

Подходящие стандарты ответных фланцев:
Гарантированно подходящими являются "воротниковые" фланцы по ГОСТ 12821-80 исполнения 1, рядов 1 и 2 по ГОСТ 12815-80, но, тем не менее, приведем таблицу стандартов ответных фланцев между которыми вполне возможно установить затворы поворотные ABRA-BUV-VF826Dxxx Ду32-600 и ABRA-BUV-VF863Dxxx Ду32-600 и ABRA-BUV-VF866Dxxx Ду32-600, если монтажники имеют достаточную квалификацию и строго следуют инструкции по установке и монтажу.

Возможные варианты поставки: с ручкой, с концевыми выключателями для ручки; с редуктором, с концевыми выключателями на редуктор
